AKM照门基座总成完整机械结构

　　该总成属于轻武器尾部瞄准与机匣衔接区域的核心承载组件，覆盖照门安装座、铰接转轴、限位卡扣、配合衬套以及周边连接子件，整体围绕枪械后段的装配关系完成全细节还原。从实际使用场景看，这一部件位于机匣后上方，既承担机械瞄具后照门的定位支撑，又参与机匣与机匣盖、相关铰接结构的开合限位；在维护状态下，相关铰接部位允许上部组件绕轴翻转，射手或维修人员可快速进入机匣内部完成枪机、复进机构的检查与清理，因此结构上同时要满足射击时的刚性定位和日常分解时的转动自由度。

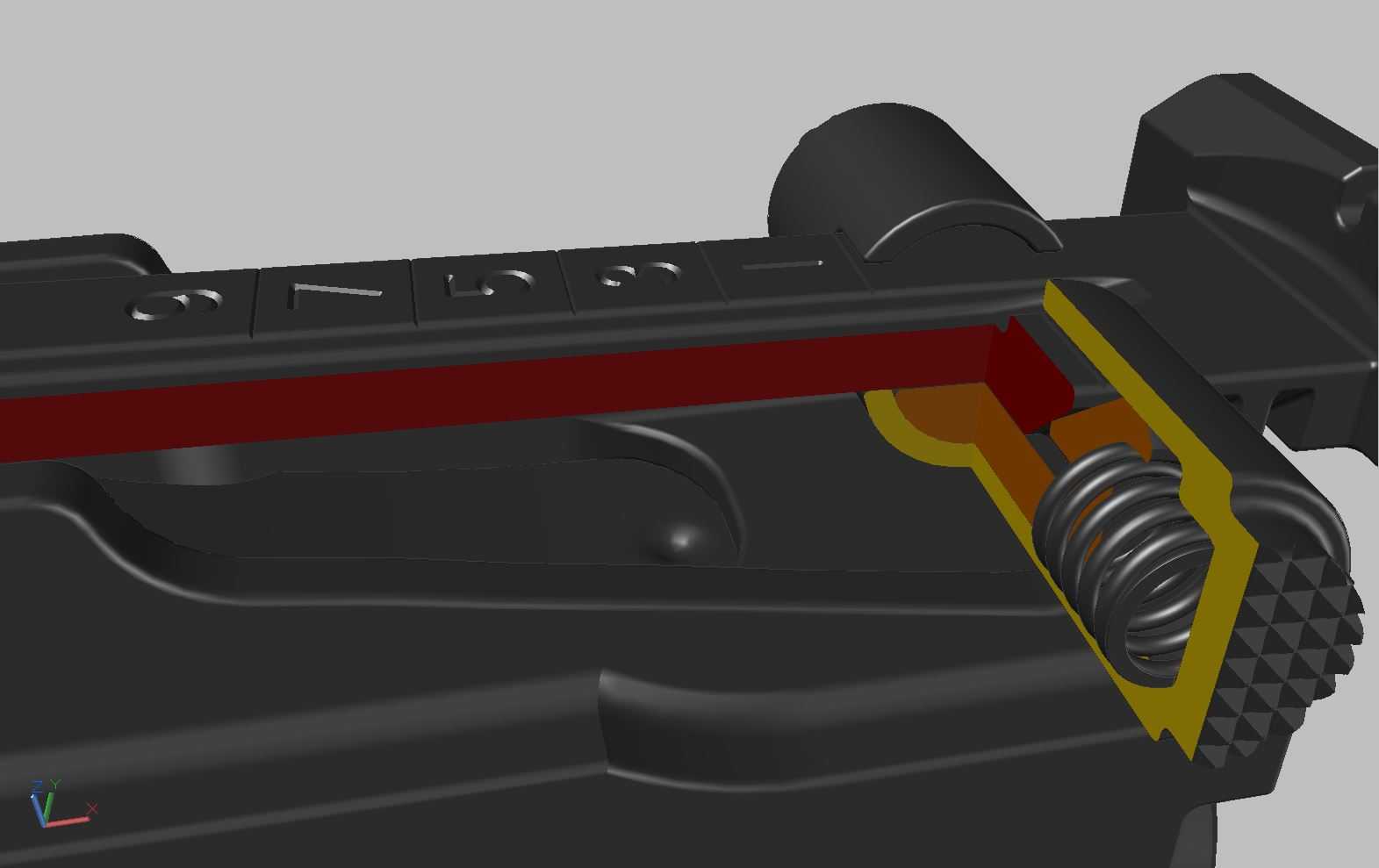

　　建模时没有把外观件做成单一实体，而是按照零件层级拆分出销轴、卡块、支座、加强筋和局部配合面，能够直观看到各子件之间的接触边界。照门座区域保留了安装基准面和侧向约束结构，保证瞄具在反复后坐冲击下仍有稳定的位置关系；后部铰接孔与转轴采用同轴设计，孔壁周围通过加厚材料和过渡圆角分散应力，避免长期转动或冲击后出现局部变形。侧面的弹性限位件用于控制组件开合位置，其卡扣轮廓、让位槽和按压区域都有明确表达，便于在结构评审时检查运动干涉。

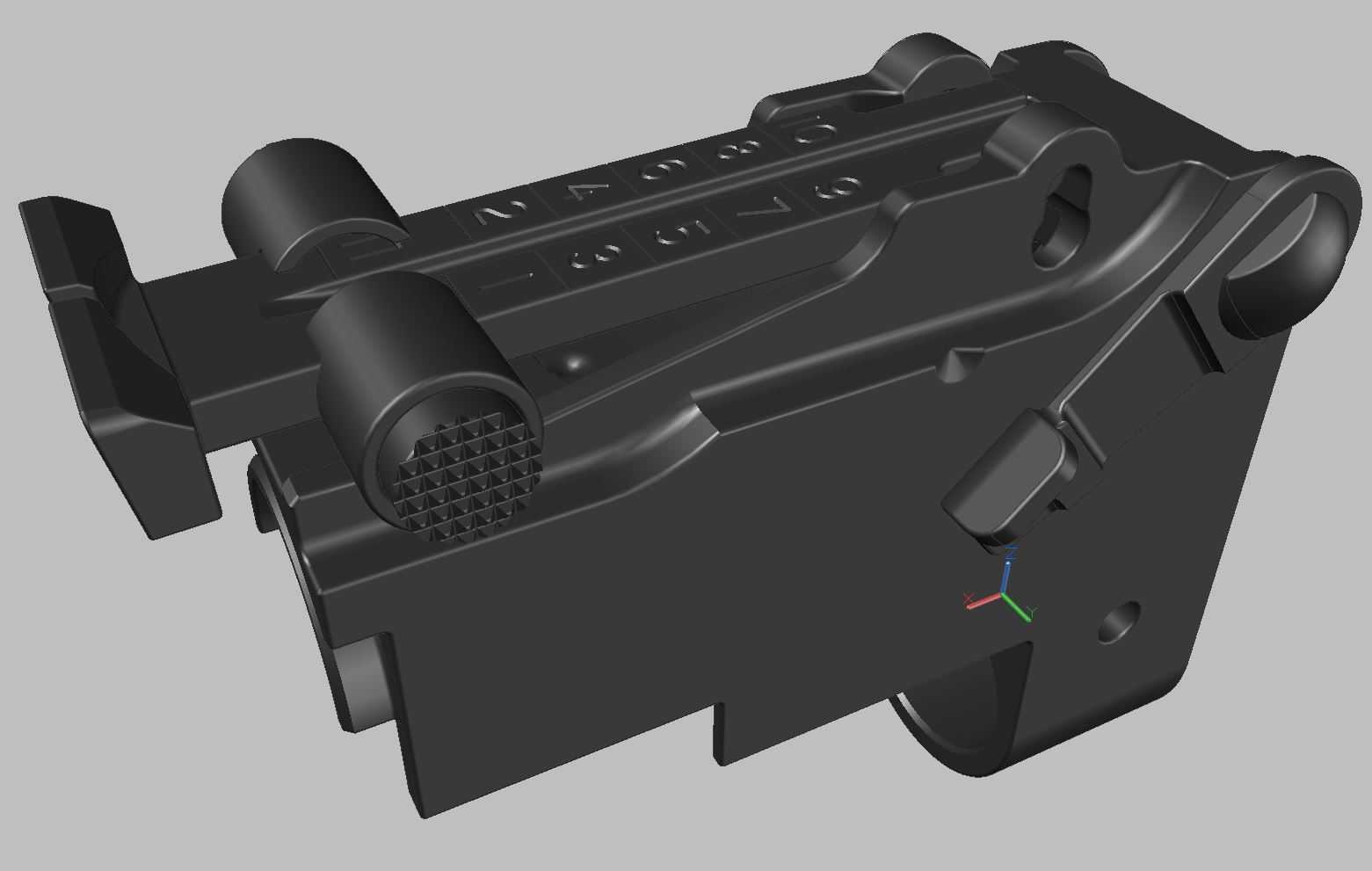

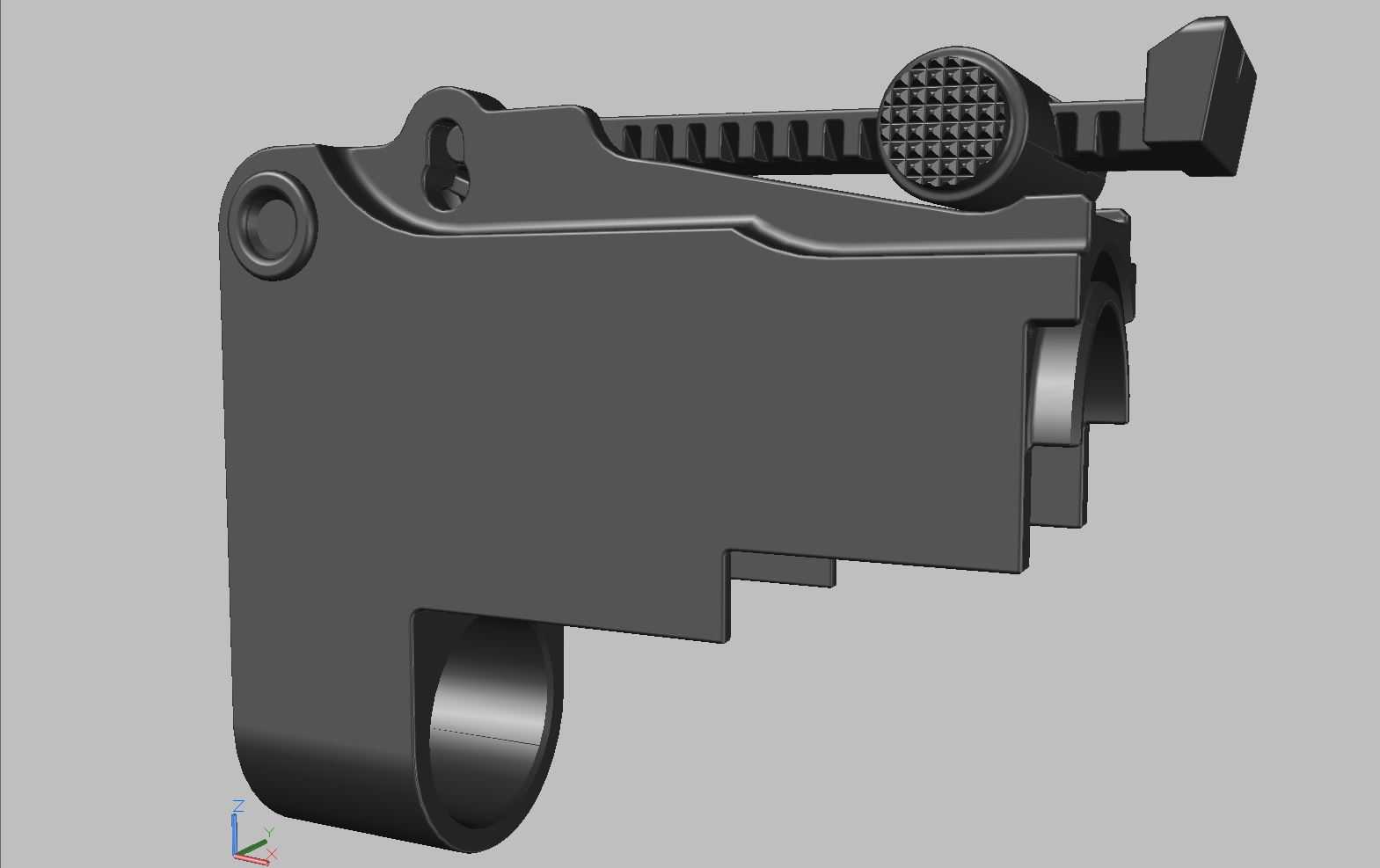

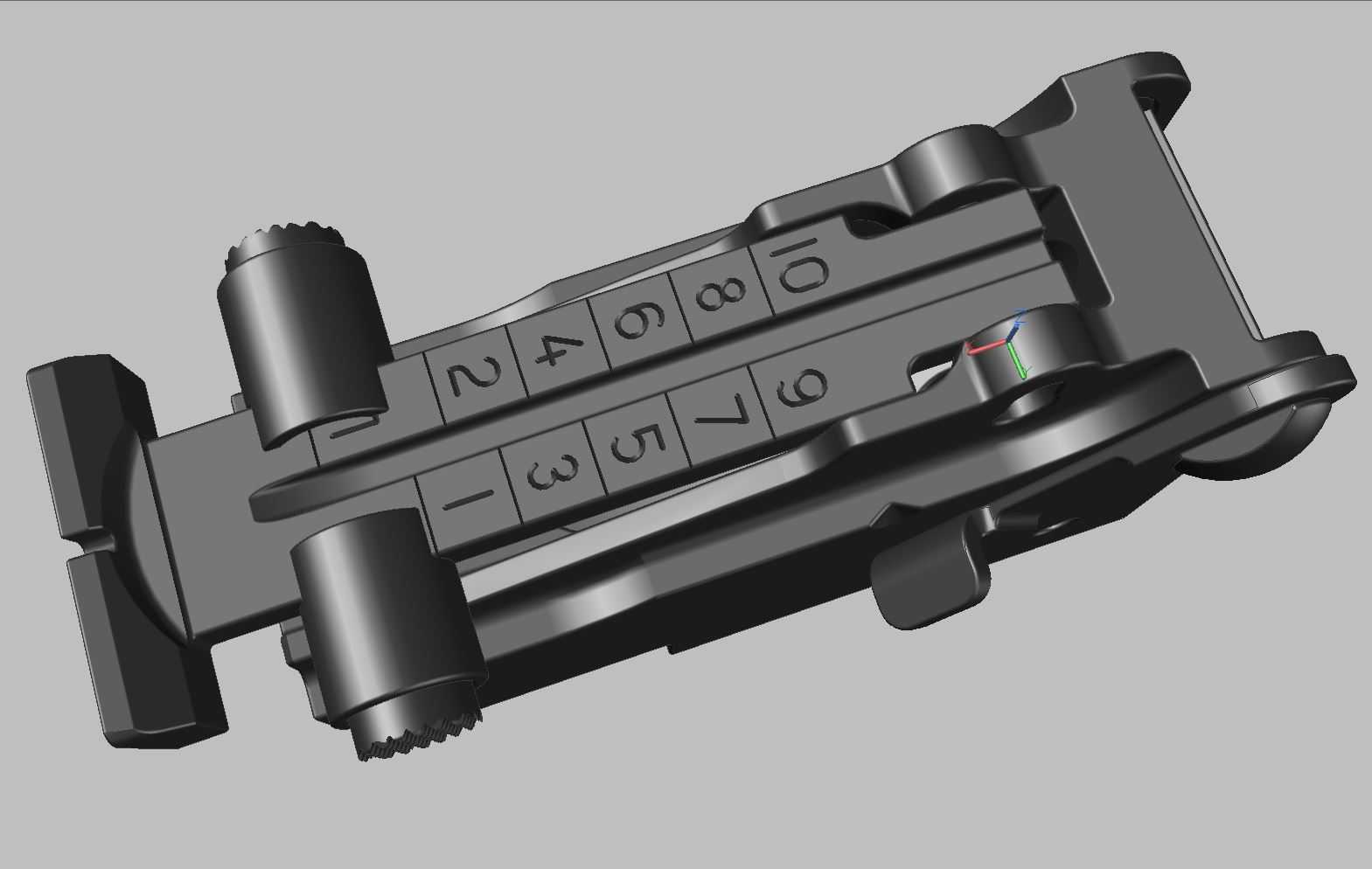

　　外形上，组件主体呈狭长块状，上部设有照门安装与调节相关的配合面，下部则与机匣承力区域贴合。前后方向的安装边界主要由铰接孔、定位面和止动面共同确定；左右方向需要为机匣侧壁、销轴端部和相邻运动件保留间隙；高度方向则要兼顾照门视线高度、机匣盖闭合空间以及内部运动部件行程。模型中的加强筋并非装饰结构，而是沿载荷传递路径布置，将照门座受力、铰接反力和机匣连接载荷逐步分散到主体壁面上。

　　从结构设计思路看，这类零件不能只追求外形相似，必须重点处理三类关系：第一是固定件与转动件的同轴关系，销轴孔、衬套孔和铰接耳的中心需要保持一致，否则开合过程会出现卡滞；第二是定位面与受力面的分工，照门安装面强调平面度和位置稳定，卡扣接触面则关注耐磨与限位角度；第三是装配顺序，子件需要能够沿轴向或侧向装入，不能在数字装配中形成无法安装的封闭结构。模型对这些部位均保留了真实厚度、孔位和倒角，使设计者能够直接检查零件层级和装配逻辑。

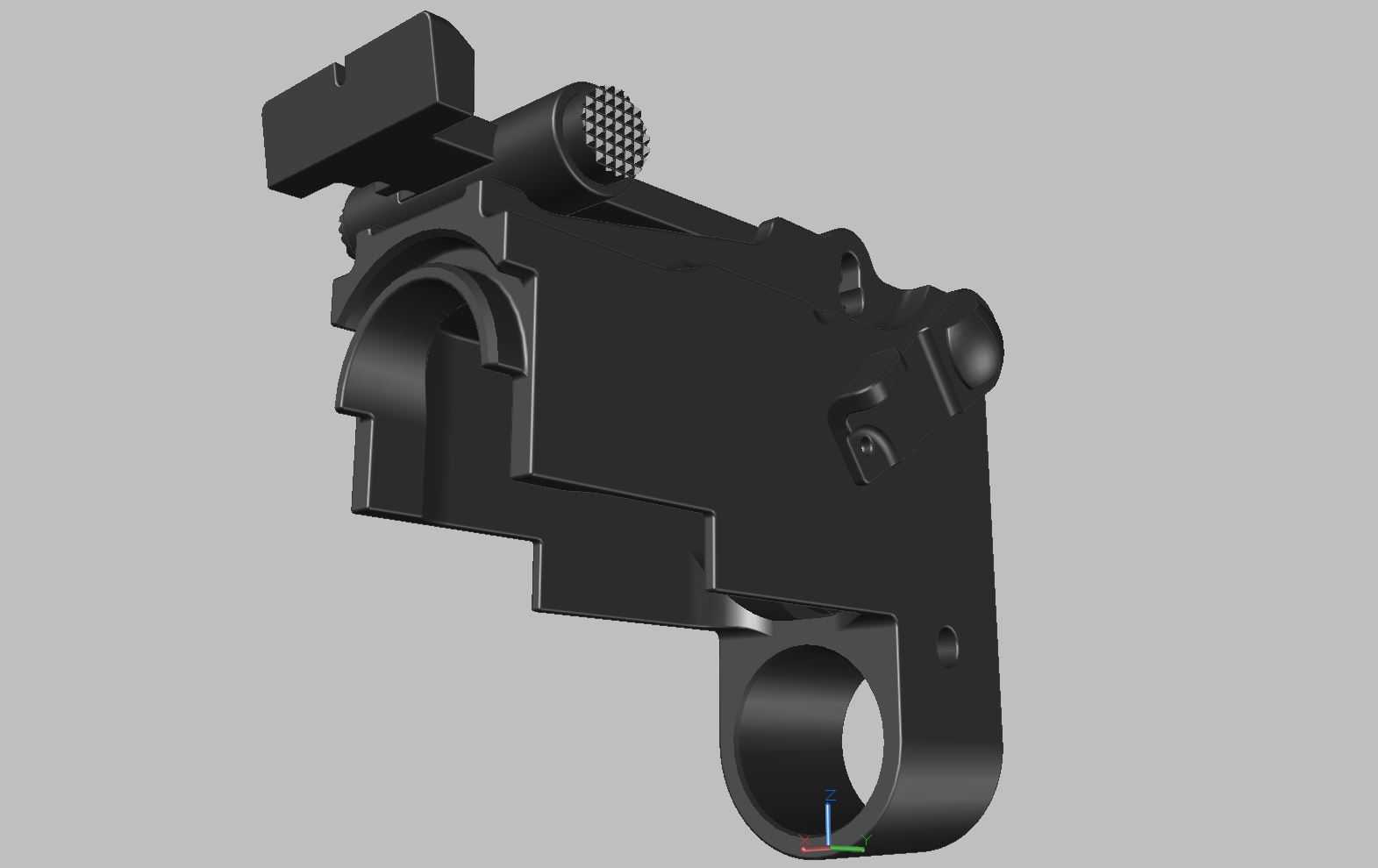

　　在工程应用中，该总成可用于轻武器结构教学、机械装配演示、运动机构干涉检查以及复杂钣金与机加工组合件的建模参考。观察模型时，可以从后部铰接孔开始确认旋转轴线，再沿主体上表面检查照门安装基准，随后转到侧面查看限位卡扣与让位槽的配合关系。下部开口和侧壁轮廓需要与机匣内部运动空间协调，过厚会侵占枪机运动区域，过薄则会降低照门座和铰接耳的承力能力。

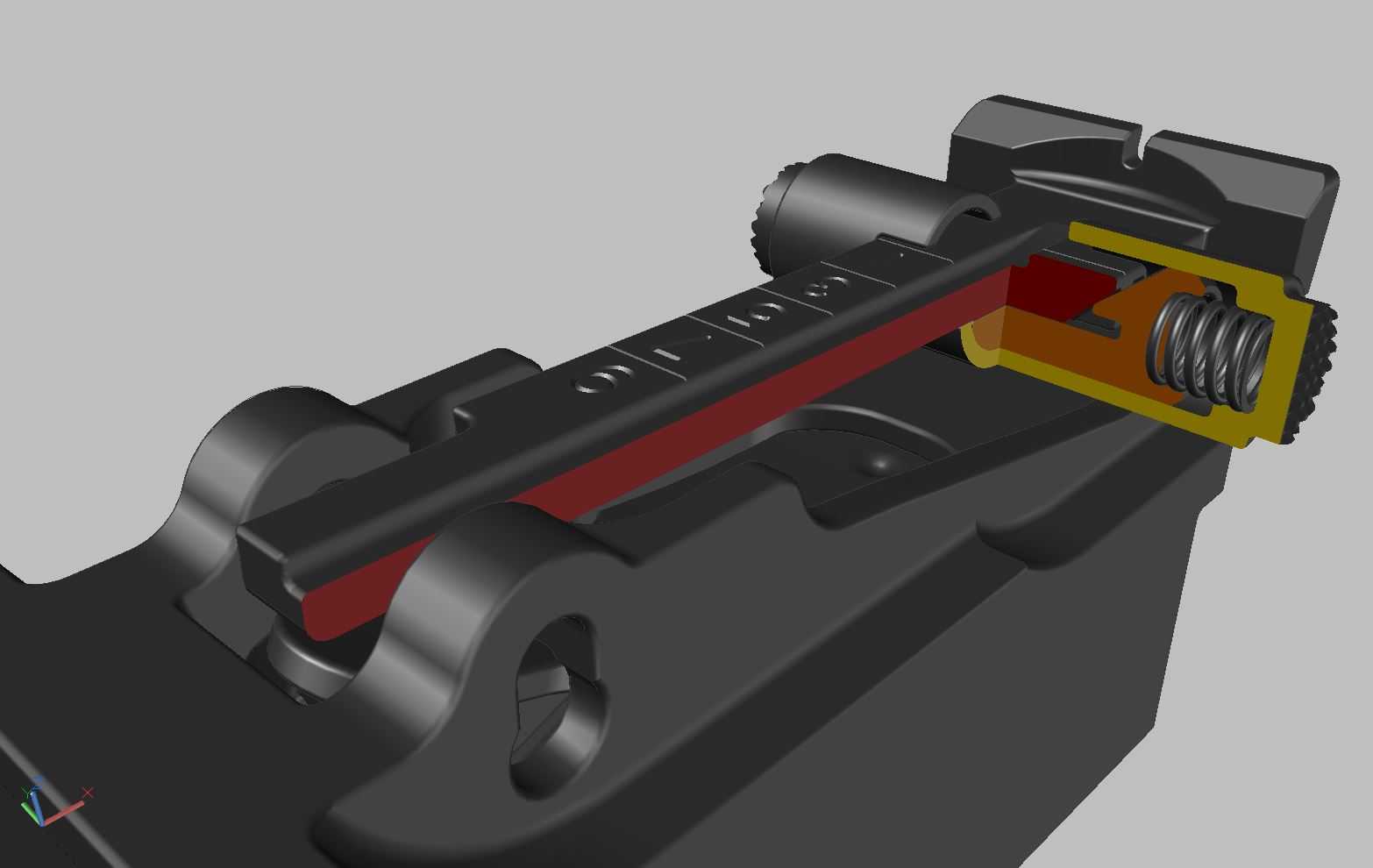

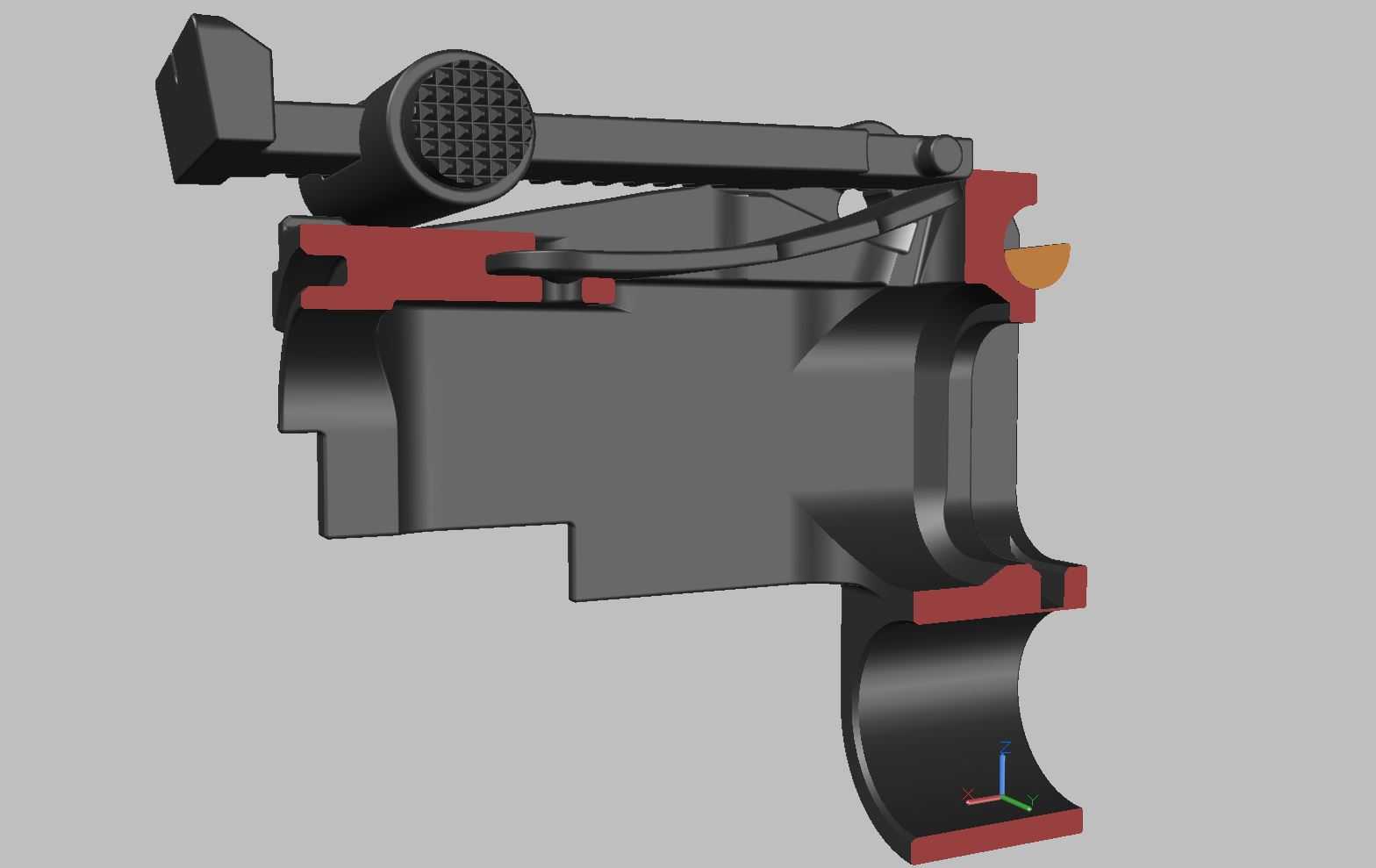

　　细节处理上，外露表面的凹凸字符、网格状减重或防滑结构、端部圆弧以及冲压过渡面均被纳入模型，这些特征不仅影响外观，也反映了零件成型工艺和握持、定位需求。网格区域背后仍保留实体壁厚，避免视觉模型中常见的薄壁缺失问题；卡扣与主体之间留有运动空隙，能够在三维环境中模拟按压和复位趋势；各销轴与孔位的配合层级清晰，适合继续生成爆炸视图、装配工程图或进行结构剖面分析。

　　对于三维建模从业者而言，该作品的价值在于把小型承力组件中的固定、转动、限位和瞄准基准集中在同一总成内。建模过程需要兼顾外形曲面、孔轴同心、壁厚连续性和零件可装配性；对于结构设计人员，则可借由该模型理解后照门支座如何在有限空间内同时满足瞄准稳定性、机匣连接强度和维护开合需求。整体结构紧凑，特征密度高，适合作为复杂机械零部件数字化设计与装配关系验证的参考对象。
