VZ27手枪握把结构三维数模

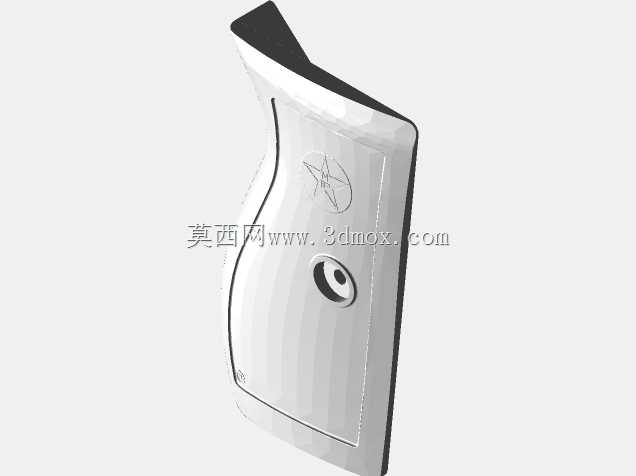

　　该握把属于手持枪械的人机握持承载部件，在整枪装配中承担握持定位、内部组件包覆与操作受力传递的作用，其结构形态直接影响单手握持的贴合度、射击姿态稳定性以及日常携行与拆装维护的便利性。从结构布局来看，握把外形采用贴合手掌自然弯曲的曲面轮廓，侧面设置连续弧形过渡面，以适配掌心与指根区域的贴合支撑；外侧轮廓预留有与枪械机匣、发射机构配合的装配边界，内部空腔用于容纳弹匣、复位组件及相关传动零件，侧壁的凸台与卡槽用于和相邻金属件形成定位约束，保证反复拆装后配合位置不发生偏移。

　　在实际使用场景中，握把需要承受握持时的横向握紧力、射击过程中沿枪管轴向传递的后坐反力，以及野外携行时可能出现的磕碰、挤压载荷，因此外形在虎口支撑位置做了局部加厚，边缘采用圆角过渡，避免应力集中在长期受力后出现裂纹。曲面的深浅变化并非单纯出于外观考虑：指槽区域的内凹弧度对应食指、中指与无名指的自然排布位置，掌心贴合面的微弧凸起能够填充掌心空隙，使握持时手部受力均匀分布，减少长时间据枪的局部压迫疲劳。

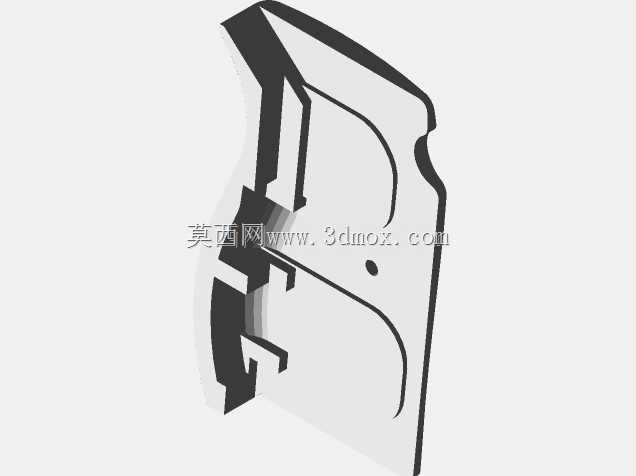

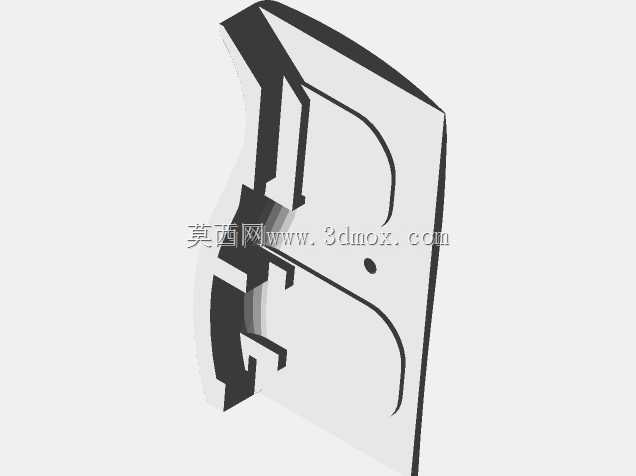

　　设计过程中需要优先协调人机握持曲面与内部零件容纳空间之间的矛盾。握把壁厚需要在保证结构强度的前提下为内部弹匣与机构留出足够运动间隙，侧壁开孔与定位槽的位置需避开内部零件的运动路径，同时保证外表面无突兀棱角。装配边界方面，握把上端与机匣结合面采用阶梯止口配合，控制前后与左右方向的装配窜动；侧向连接孔位用于穿装固定销或紧固螺钉，孔位周边局部加厚以承受螺钉预紧力；底部轮廓兼顾弹匣插拔导向，使弹匣在装入过程中能够沿握把内壁顺滑进入锁定位置。

　　从建模实现角度，该类握把适合先以多截面曲面构建外轮廓，再通过实体加厚与内部抽壳形成基础腔体，随后在侧壁补充定位凸台、固定孔、避让槽与加强筋结构。曲面建模阶段需重点检查相邻面的曲率连续性，避免出现局部凹陷或高光褶皱；实体阶段需核对壁厚均匀性，防止厚薄突变导致成型后收缩不均或受力薄弱。装配校核时需将握把与机匣、弹匣、发射组件进行干涉检查，确认内部运动件在全行程中不与握把内壁发生摩擦，同时验证握持姿态下手指与扳机、保险等操作件的相对位置是否符合人机操作范围。外形边界还需考虑携行时与枪套的配合，外侧面保持连续顺滑，无突出挂钩结构，保证枪械能够顺畅拔插与复位。
