DC5v电机固定安装支架结构设计

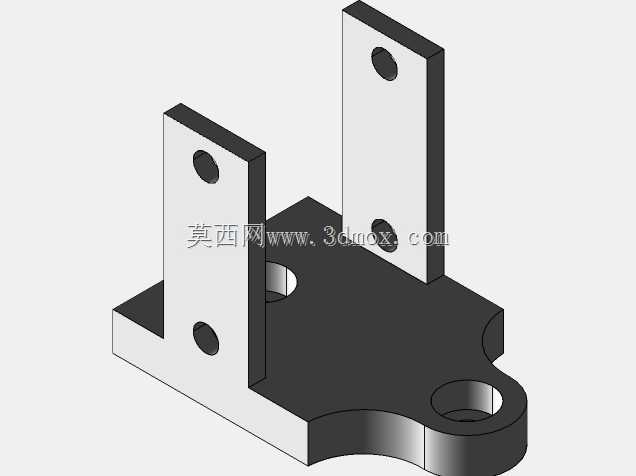

　　这款DC5v电机配套固定支架，主要面向小型低压直流电机的安装固定场景，常见于桌面级小型自动化执行机构、教学实验实训装置、小型智能传动模组等对安装空间有紧凑要求的设备中，用来解决微型电机在设备机架上的定位、防松、减震安装需求，避免电机运行过程中出现移位、振动过大导致的传动精度偏差问题。从结构设计来看，支架采用一体化折弯成型的L型主体结构，底部承载板做了圆角过渡处理，既避免锐边在装配过程中划伤操作人员，也能减少应力集中点，提升支架整体的抗形变能力，在电机持续运行产生小幅振动的工况下，不会因为应力集中出现焊缝开裂或者板材断裂的问题。两侧的立式安装耳板与底板垂直，耳板上预留的两个同轴安装孔，用来穿设螺栓完成电机本体与支架的锁紧固定，

　　孔位公差按照中等精度装配要求设计，既保证电机安装时的对位顺畅，也能限制电机径向的窜动间隙。底板上预留的两个安装孔，一个为圆孔、一个为腰型孔，这种孔位搭配是现场装配中非常实用的设计，圆孔作为定位基准，腰型孔可以补偿机架加工时的孔位误差，降低安装面的加工精度要求，即使机架上的对应安装孔存在1-2mm的位置偏差，也能顺利完成支架的固定，不需要二次扩孔修正。支架的整体安装边界控制得非常紧凑，立式耳板的高度刚好匹配5V微型直流电机的安装孔距，不会出现支架过高导致电机重心上移、运行晃动的问题，底板的厚度根据电机的额定扭矩做了匹配，在电机满负载输出扭矩的工况下，底板不会出现翘曲变形。设计过程中充分考虑了装配的工艺性，

　　所有折弯处的内R角按照板材厚度的1倍取值，既保证折弯成型的成品率，也不会因为R角过大导致安装面贴合不严的问题。支架表面没有多余的冗余结构，在保证结构强度的前提下尽可能减少材料占用，适合批量冲压成型加工，能够有效控制生产制造成本。在实际选型使用时，需要注意核对配套电机的安装孔距与耳板孔位的匹配度，同时确认安装面的平面度，保证支架底板与设备安装面完全贴合后再锁紧固定螺栓，避免支架出现悬空受力的情况，长期运行下出现形变。
