BT30支架配套机床用接触式测头结构

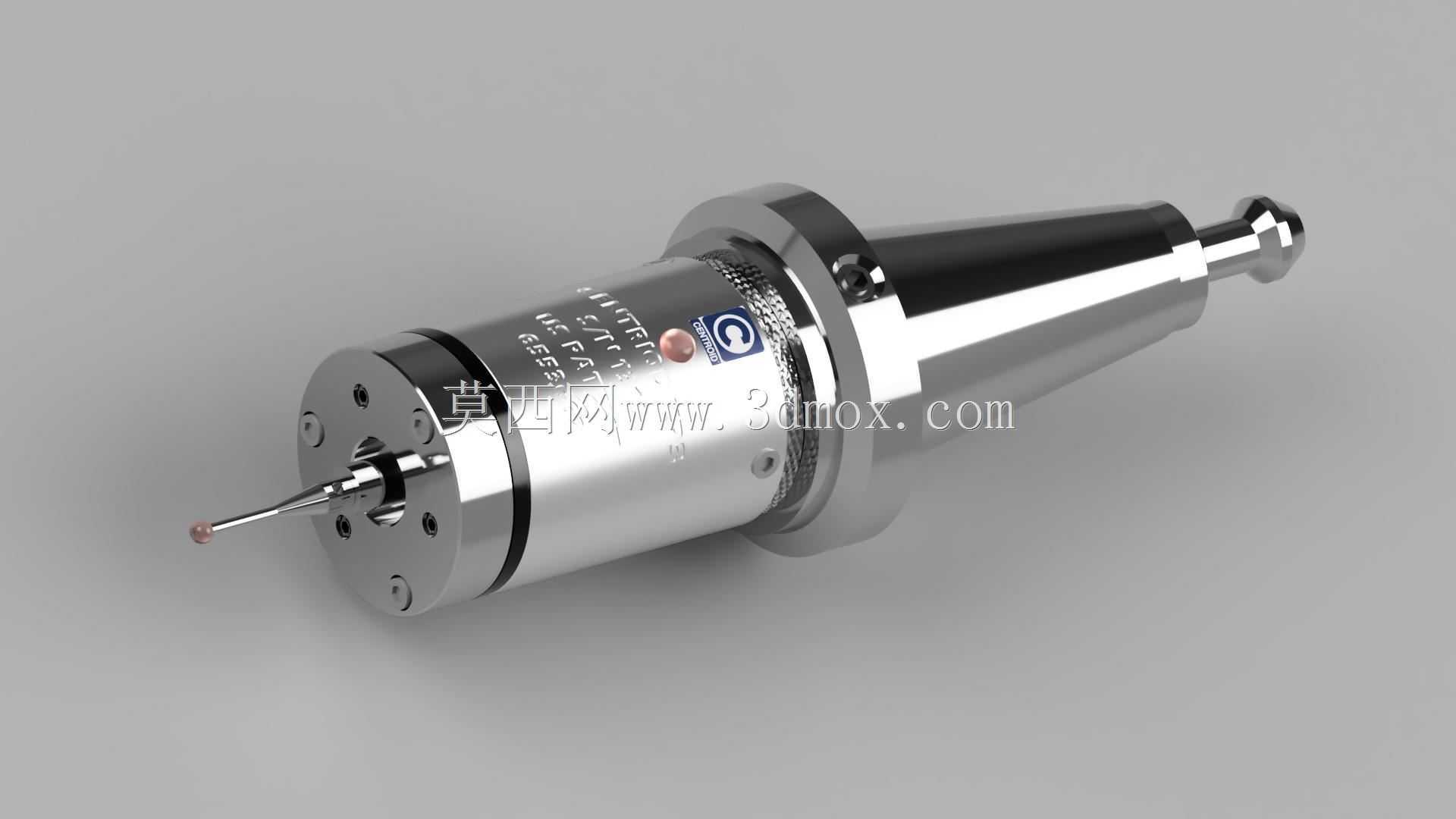

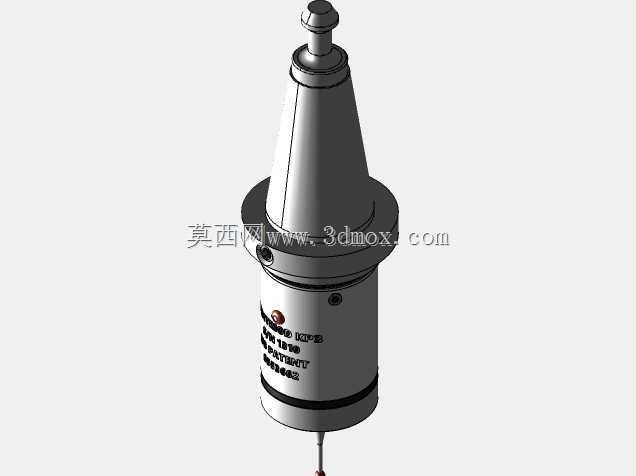

　　这款测头结构采用BT30标准锥柄作为安装接口，可直接适配搭载BT30主轴的加工中心、数控铣床等设备，无需额外制作过渡连接工装，安装时仅需按照标准刀柄的拉钉锁紧规范操作，即可保证锥面贴合精度满足检测工况要求，测头主体与锥柄采用同轴度公差控制在0.002mm以内的装配结构，避免主轴高速运转时出现动平衡偏差影响检测精度。从实际加工场景来看，这类测头主要承担工件装夹后的原点找正、复杂曲面加工过程中的在机尺寸检测、工装夹具定位偏差补偿等功能，以往加工过程中需要人工打表找正的工序，依靠这类测头可将单工位准备时间压缩七成以上，同时避免人工操作带来的读数误差，尤其在多品种小批量的精密零件加工场景中，能有效减少因定位偏差导致的废品率。结构设计上，

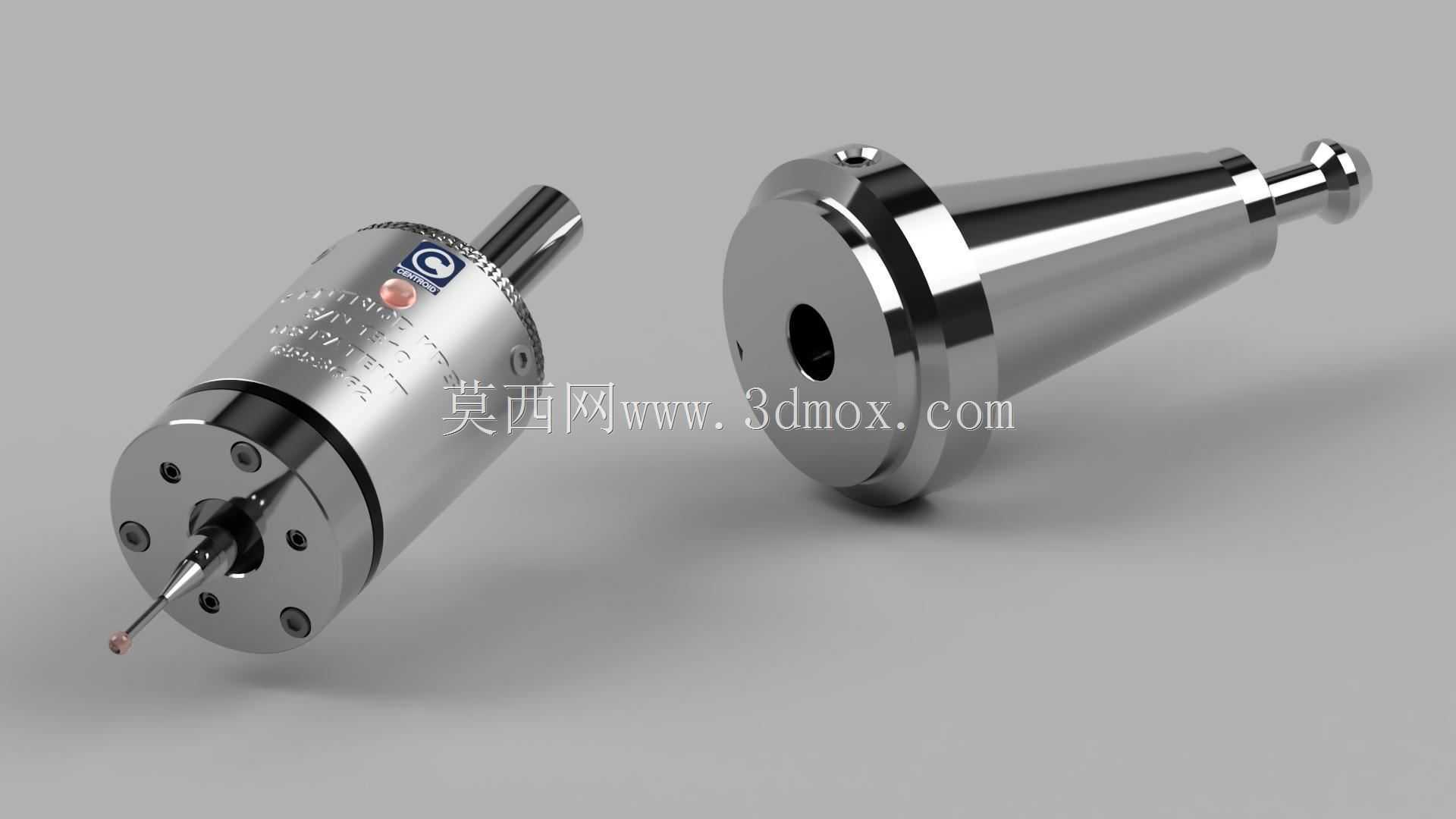

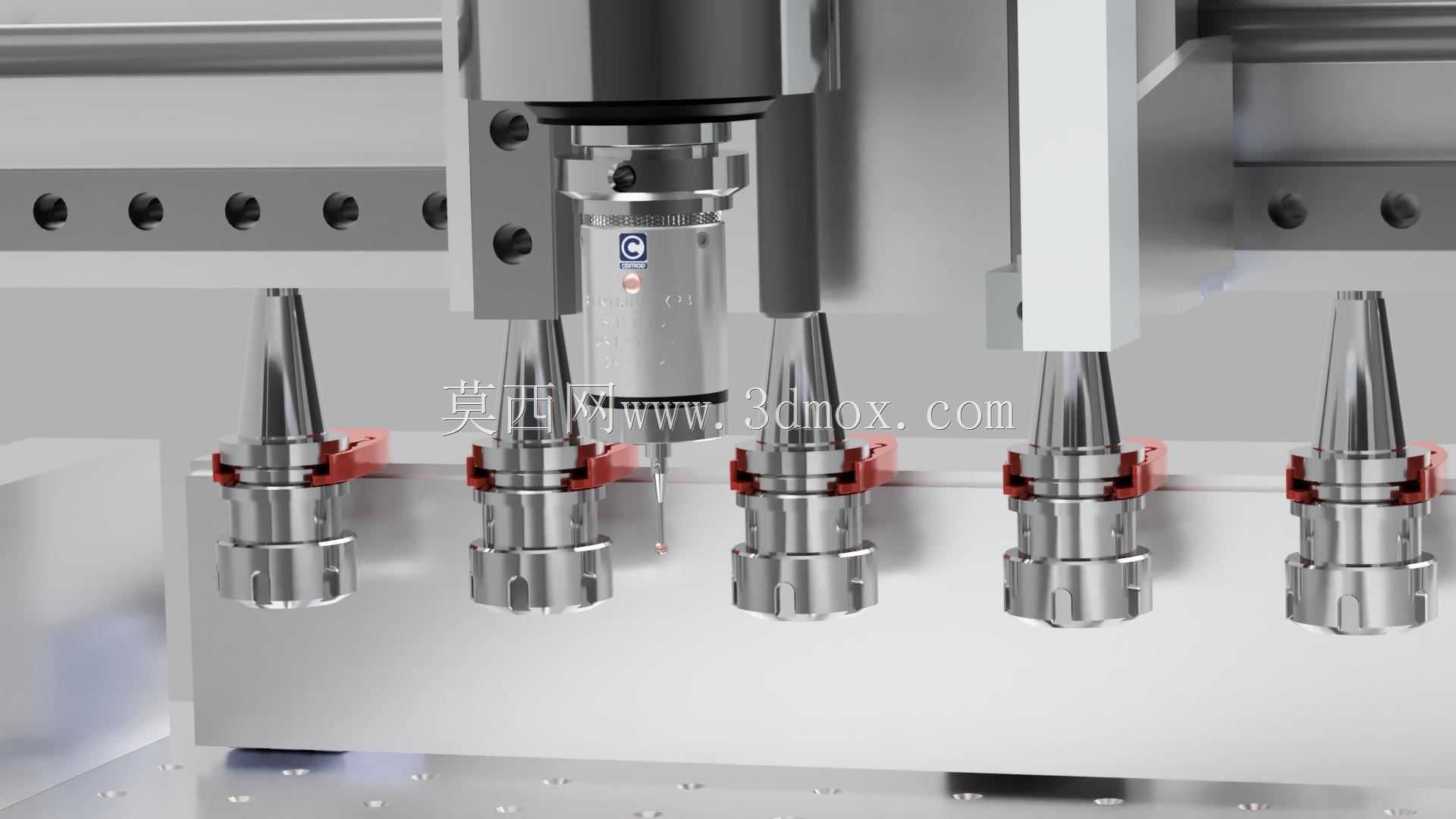

　　测头的探针部分采用可更换式结构，前端测球采用硬质合金材质，应对常规钢制、铝制工件的接触检测时具备足够的耐磨性能，探针与主体的连接部位设置了过载保护结构，当出现误操作导致测头碰撞行程超过阈值时，内部的触发机构会及时发送信号给机床控制系统，同时避免刚性碰撞造成内部传感部件损坏。测头主体的外壳采用不锈钢一体化车削成型，表面做了防切削液腐蚀的钝化处理，可适应加工舱内充斥切削液、金属切屑的恶劣工作环境，主体上的信号标识区域做了凹陷式设计，避免长期使用过程中标识被切屑磨损。配套的短BT30支架结构，主要用于测头在机床刀库中的存放定位，支架的夹持部位采用与主轴锥孔一致的锥面定位结构，保证测头在刀库中存放时不会出现磕碰探针的情况，

　　支架的安装孔位可适配常见的圆盘式、链条式刀库安装标准，安装边界尺寸经过优化，不会与刀库内相邻的刀具工位产生干涉。从内部结构布局来看，测头的信号触发模块采用模块化装配设计，日常维护时仅需拆开主体尾部的端盖即可完成模块更换，无需整体拆解测头主体，能降低设备维护的时间成本，主体内部的走线全部采用耐高温的屏蔽线缆，避免主轴运转时的电磁干扰影响触发信号的传输稳定性，保证检测信号的传输延迟控制在1ms以内，满足高速加工场景下的实时检测需求。
