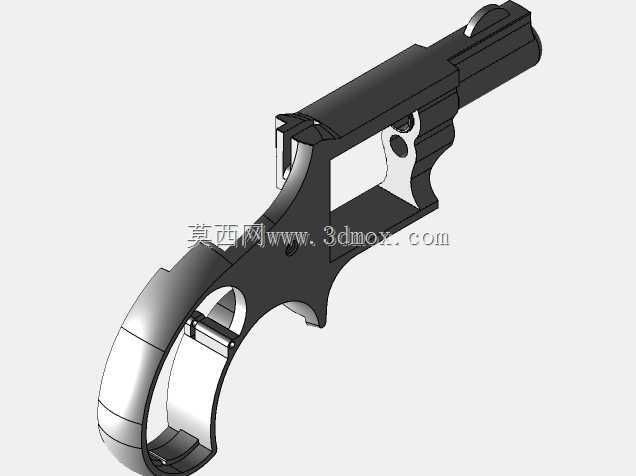

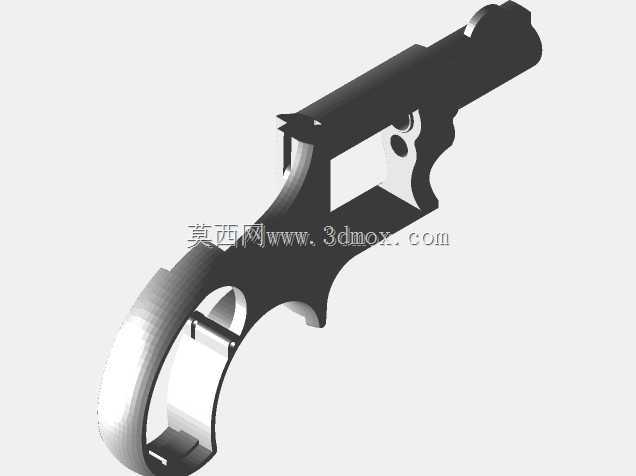

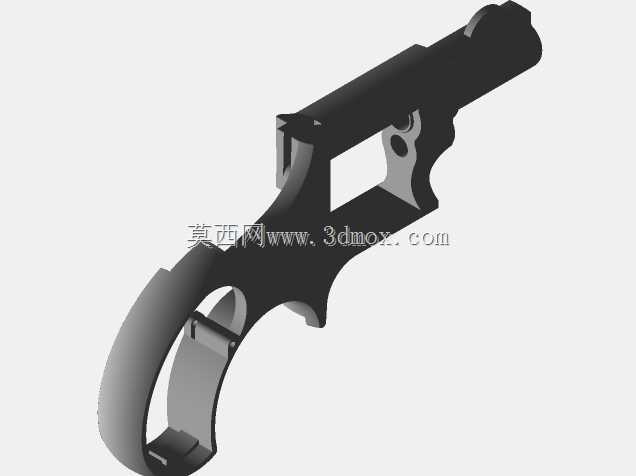

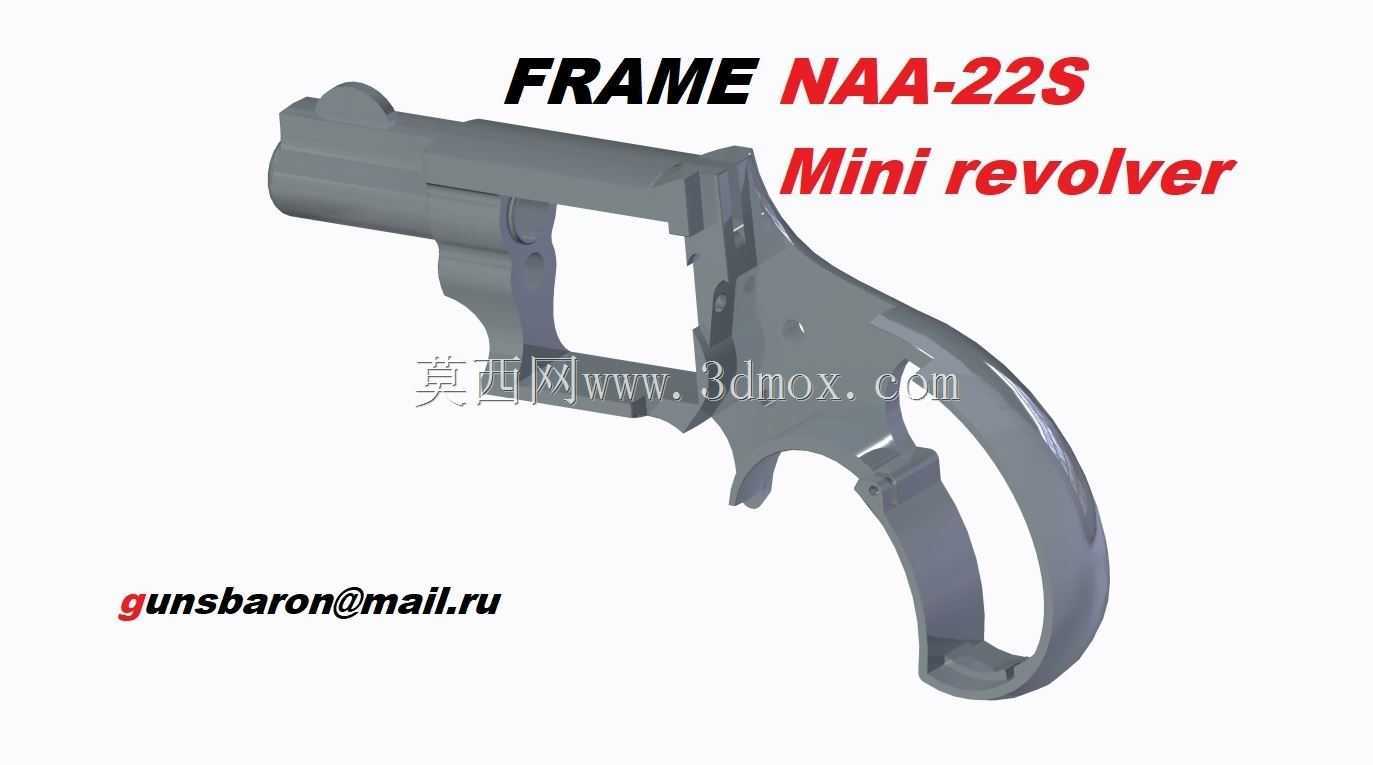

NAA-22S迷你左轮手枪框架结构设计

　　该零件为迷你转轮手枪的核心承载框架，是整枪装配的基准构件，所有功能部件均需依托该框架完成定位与装配，其结构精度直接决定枪械的击发可靠性与操作手感。从实际应用场景来看，这类迷你转轮手枪多用于隐蔽携带的自卫场景，对框架的结构紧凑度要求极高，需要在极小的空间内整合转轮定位槽、扳机铰接位、击锤安装腔、握把衔接面等多个功能结构，同时还要承受.22口径弹药击发时的瞬时膛压冲击，因此框架的壁厚分布、应力释放槽的设计都经过了多轮受力仿真验证。

　　从设计思路层面，该框架采用一体化铣削成型的结构逻辑，没有采用拼接式设计来减少装配累积误差，整体轮廓完全贴合人手握持的生理曲线，握把弯曲段的弧度经过反复调整，既保证了单手握持时的贴合度，又能在击发时将后坐力顺畅传导至手掌，避免局部应力集中造成的震手感。框架上部的转轮定位缺口采用对称式设计，保证转轮在转动换弹时的同轴度，缺口边缘做了0.2mm的倒角处理，避免转轮转动时出现卡滞；扳机铰接孔的位置经过反复调校，扳机行程控制在3mm以内，保证扣压时的响应速度，同时铰接孔内壁预留了衬套安装位，可通过更换铜衬套来降低长期使用后的磨损量，延长构件使用寿命。

　　在安装边界与尺寸控制上，该框架整体长度控制在65mm以内，最大宽度不超过22mm，完全适配迷你枪械的隐蔽携带需求，各个安装孔位的位置度公差控制在0.02mm以内，保证击针、转轮、扳机三个核心部件的动作同轴度。框架侧面的减重槽并非单纯为了降低重量，其槽体走向完全贴合击发时的应力传导路径，在去除冗余材料的同时不会削弱整体结构强度，经过受力仿真验证，在承受最大膛压1.5倍的冲击载荷时，框架最大形变量不超过0.03mm，完全满足使用强度要求。握把衔接端设置了两个定位销孔与一个螺纹安装孔，可快速适配不同材质的握把片，无论是木质握把片还是聚合物握把片，都能通过该安装结构实现紧密贴合，不会出现松动晃动感。击锤安装腔内部设置了限位凸台，可限制击锤的回转角度，避免击锤过度回转造成的弹簧疲劳损伤，同时凸台位置做了圆弧过渡，减少击锤动作时的碰撞磨损。
