星球大战主题迷你科幻枪械造型设计

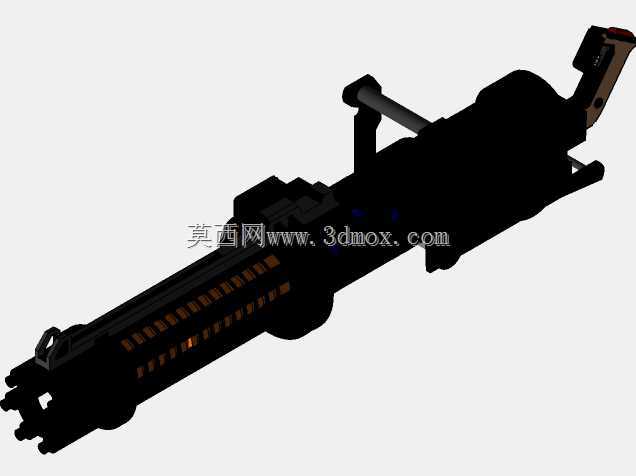

　　这款迷你枪械造型的设计，最初的需求锚点是影视IP衍生道具的实体化落地，区别于常规制式枪械的结构逻辑，整体走科幻架空的设计路线，在做三维结构拆解的时候，首先要平衡的是造型辨识度和实体可加工性的边界。从实际应用场景来看，这类小尺寸枪械造型主要服务于桌面潮玩摆件、1:12比例可动兵人配件、主题展陈的微缩道具三个核心方向，不需要承担真实击发功能，所有结构设计都围绕外观还原度、装配容错率、表面处理便利性三个核心维度展开。

　　先从外形尺寸和安装边界说起，整体长度控制在120mm区间，握把段最大宽度22mm，枪管段外径控制在8mm，所有外露棱角都做了R0.5-R1mm的倒圆处理，既避免3D打印或者机加工过程中出现锐边崩缺，也能在后期做喷涂做旧的时候减少漆料在锐角处的堆积问题。安装接口上，握把底部预留了标准3mm的兵人支架连接孔，枪管前端做了内径2mm的深1.5mm的凹孔，可兼容同比例的特效件安装，不需要额外做粘接处理，靠过盈配合就能实现固定，拆装不会损伤表面涂层。

　　设计思路上没有照搬现有制式枪械的自动机结构，而是把IP设定里的爆能枪视觉元素做了微缩整合：枪管段的散热槽做了分段式镂空，每段槽宽0.8mm，槽深1.2mm，既还原了设定里的能量散热结构视觉感，也能减少实体打印时的材料用量，同时避免整段实心结构打印时出现的翘曲变形。机匣顶部的瞄准结构做了一体化设计，没有做可拆卸分件，减少小尺寸零件的丢失概率，瞄准具的准星缺口做了0.3mm的凸起，既保留视觉辨识度，又不会因为凸起过高在把玩时出现断裂。握把部分的贴合弧度参考了成年人手指捏持的曲面，做了1.5度的内收倾角，握把表面的防滑纹做了0.2mm深度的网格纹理，既保证握持时的摩擦力，又不会因为纹理过深导致积灰难以清理。

　　功能特性上，因为定位是微缩道具，没有设计活动击发结构，但是扳机部分做了可动铰接，铰接轴用0.8mm的金属销实现，扳机行程控制在1.5mm，扳动时的阻尼靠销钉和孔位的过盈配合实现，不需要额外加装弹簧，简化装配流程的同时也避免小尺寸弹簧安装困难、容易失效的问题。枪托部分做了折叠式结构，折叠转轴同样用1mm的金属销，折叠状态下整体长度缩短到85mm，方便收纳在兵人配件盒里，展开状态下靠机匣尾部的0.5mm凸点实现定位，不会出现松垮下垂的问题。

　　从加工适配性来看，所有分件的拔模斜度都控制在1度以上，没有倒扣结构，不管是用光敏树脂3D打印，还是用PMMA材料做精雕加工，都不需要做复杂的拆电极或者支撑结构，打印时的支撑面都设计在非外观面，后期打磨处理不会破坏外观的细节纹理。表面处理的适配性上，所有外露面的平面度公差控制在0.1mm以内，做喷涂、电镀、水贴等表面工艺时，不会出现因为表面不平导致的橘皮或者水贴褶皱问题。结构装配上，所有零件的配合公差都留了0.1mm的间隙，粘接时用普通的CA胶就能实现牢固固定，不需要做超声波焊接或者螺丝紧固，减少小尺寸零件的装配难度。

　　实际落地测试的时候，针对不同加工工艺做了适配调整：针对FDM打印的场景，把最小壁厚调整到1.2mm以上，避免打印时出现壁层开裂；针对树脂打印的场景，把最小细节尺寸控制在0.3mm以上，保证细节能完整打印出来不会丢失；针对金属微缩铸造的场景，把所有内角都做了R角处理，避免铸造时出现应力集中导致的裂纹。整体结构没有薄壁长杆类的易损结构，所有伸出部分的长径比都控制在5:1以内，正常把玩掉落不会出现断裂问题，满足日常把玩、展陈的强度需求。
