乘用车辆独立悬架总成结构设计方案

项目分类:汽车 发布时间:2023-11-23 ID:716509

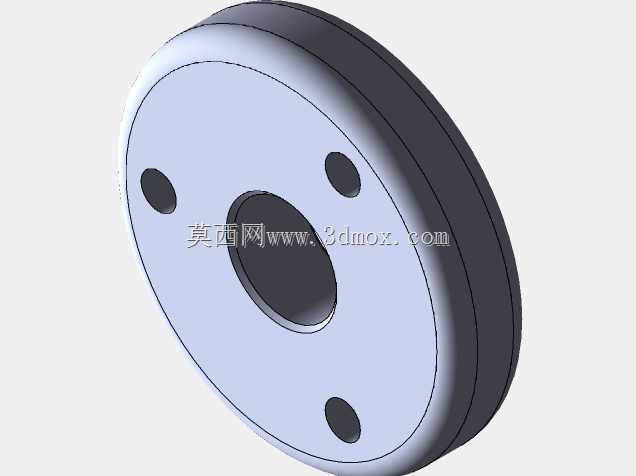

  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案
  • 乘用车辆独立悬架总成结构设计方案

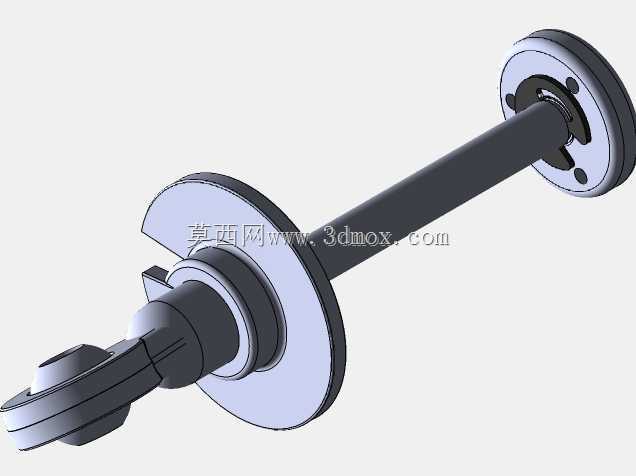

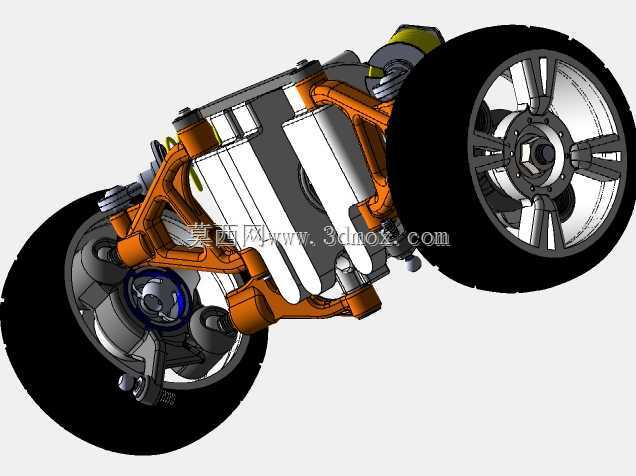

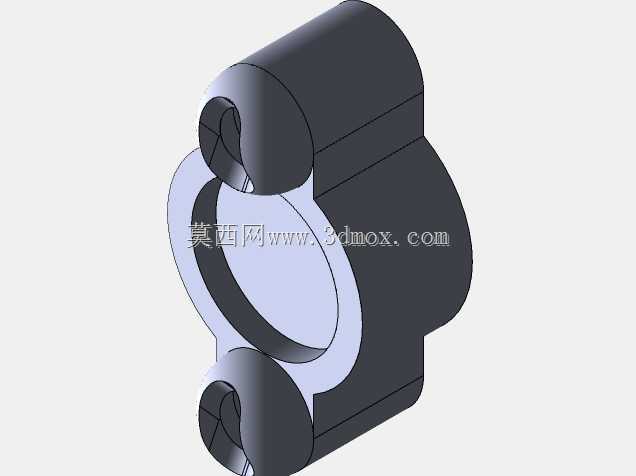

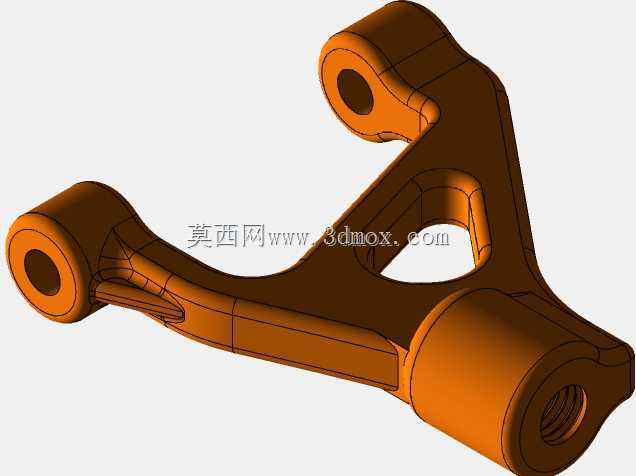

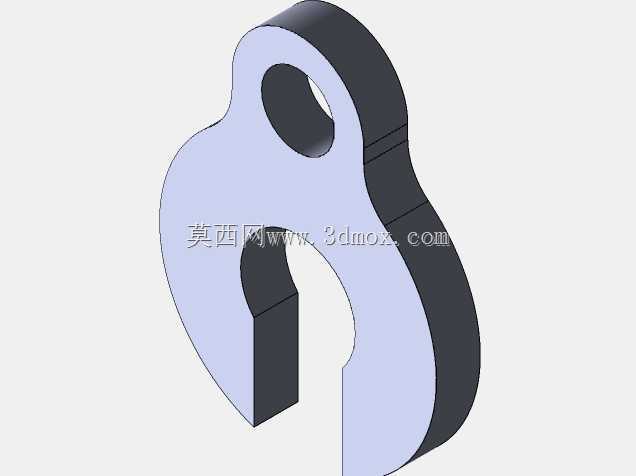

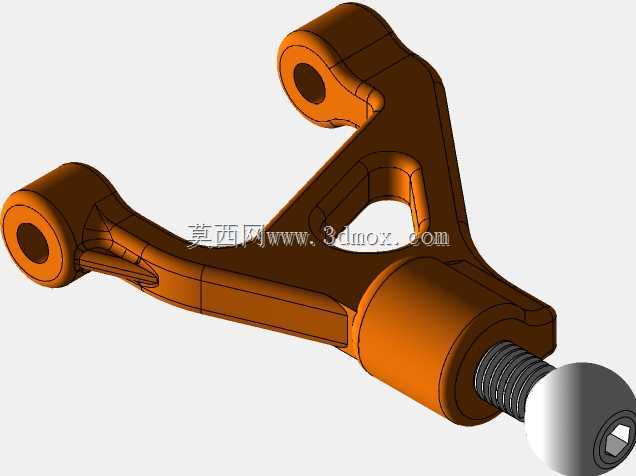

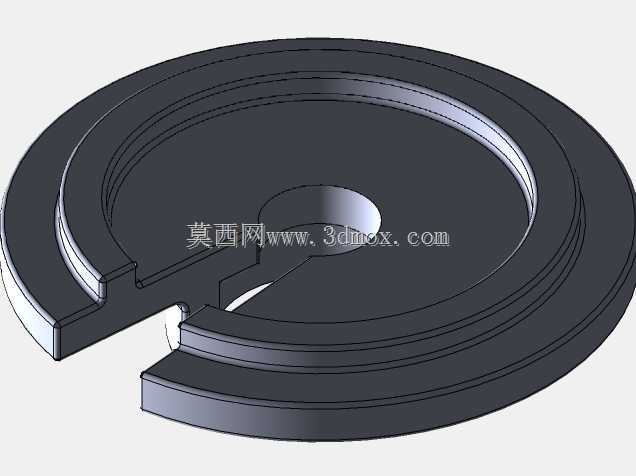

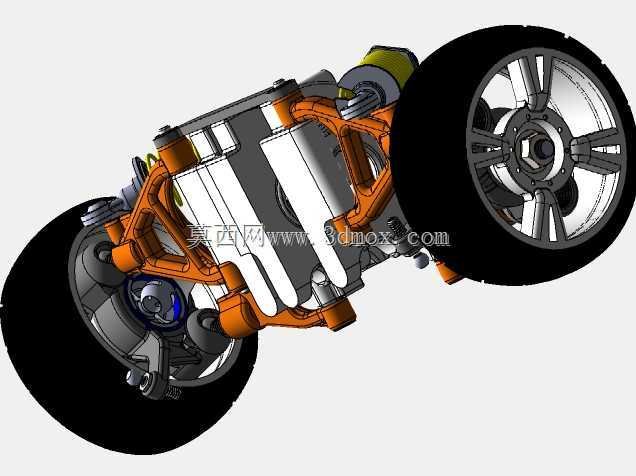

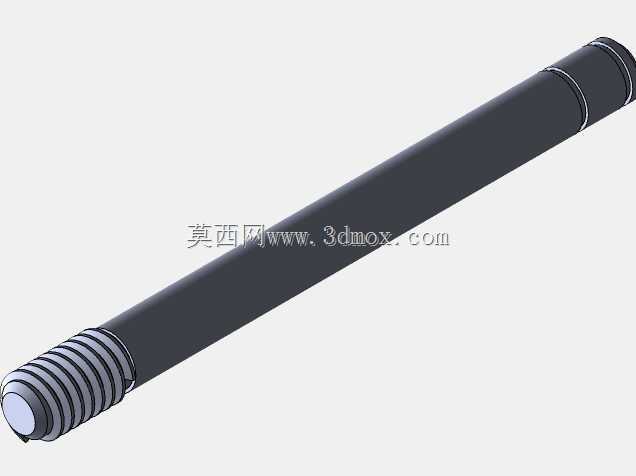

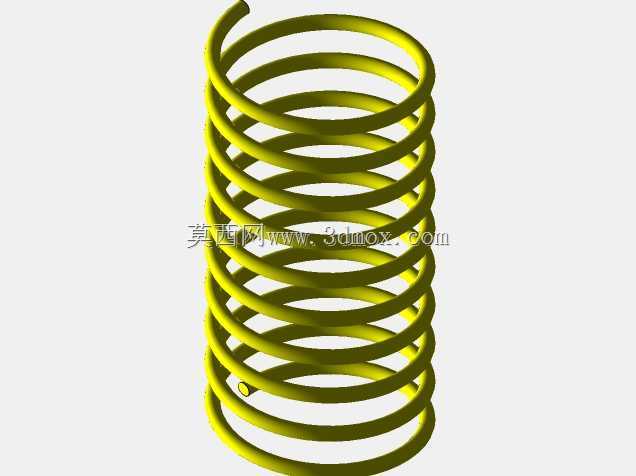

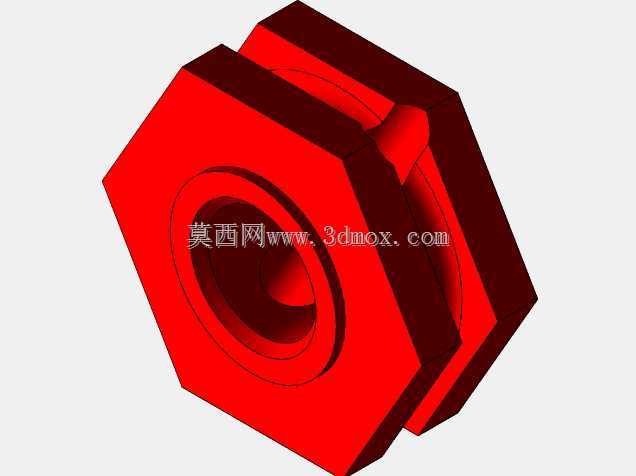

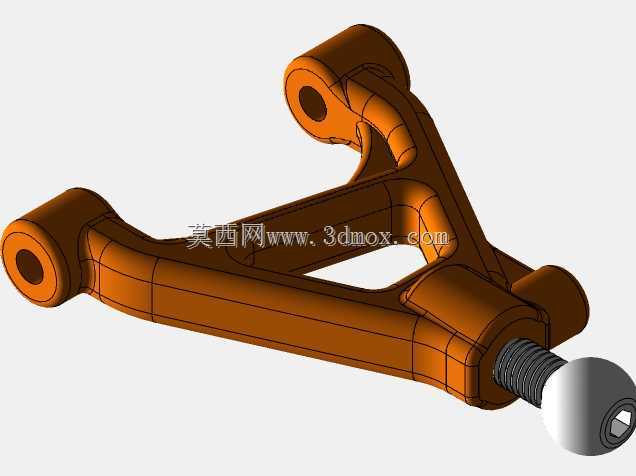

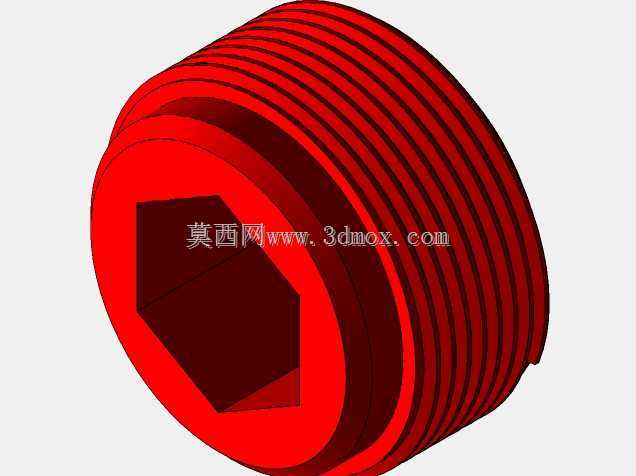

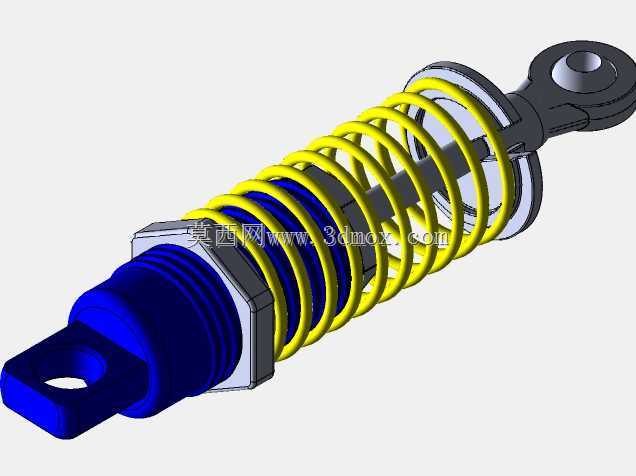

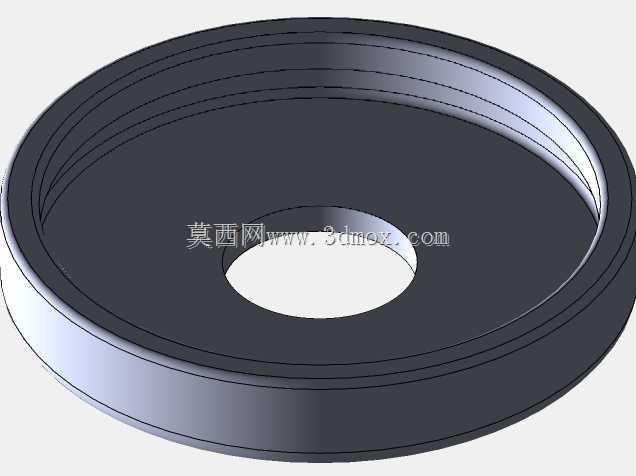

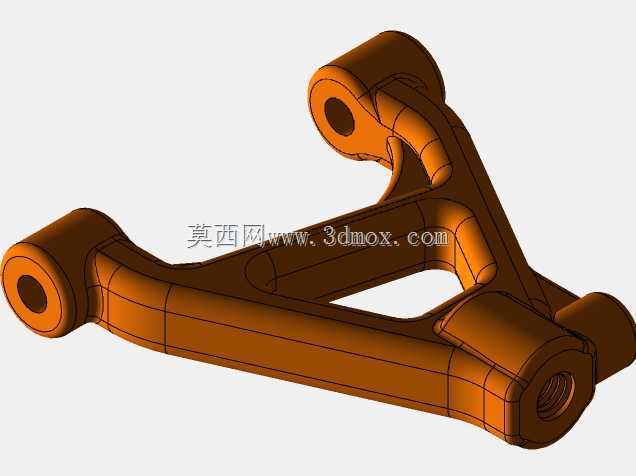

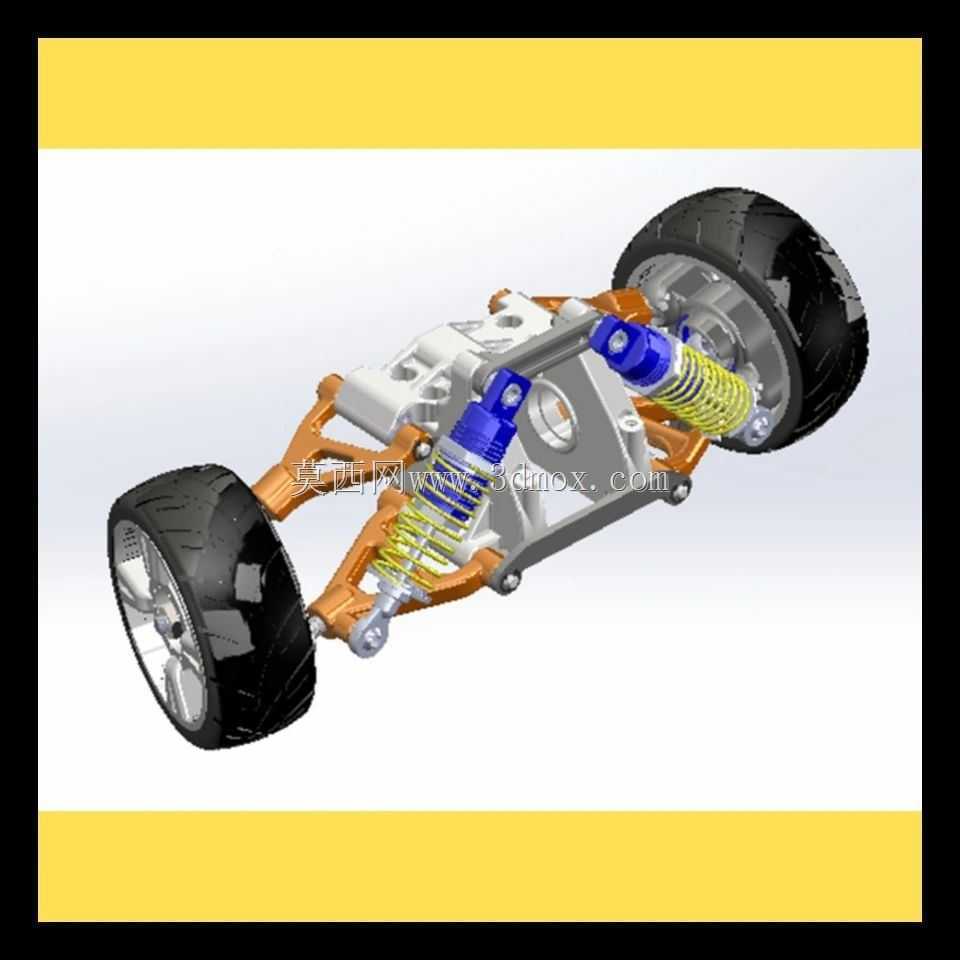

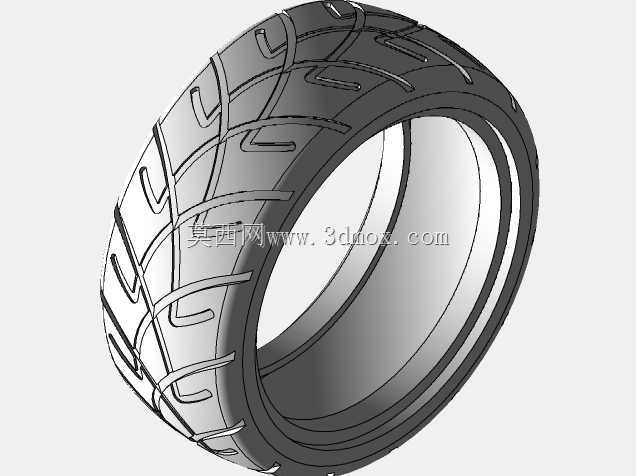

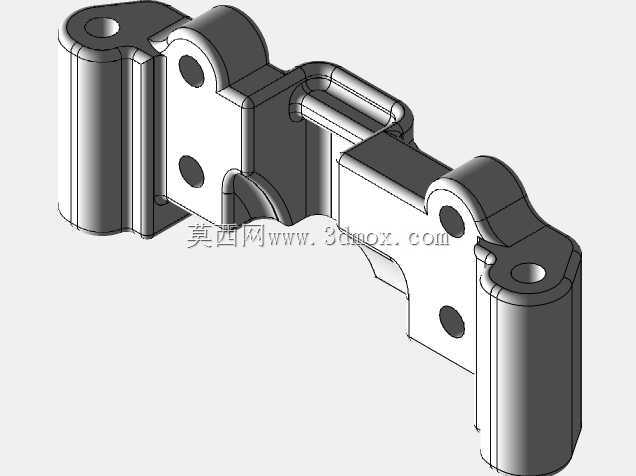

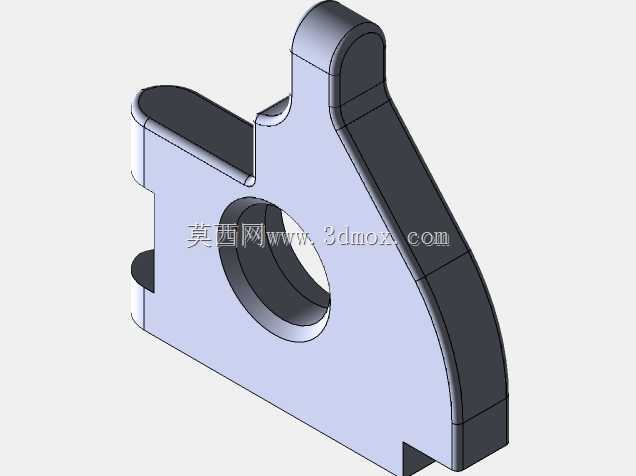

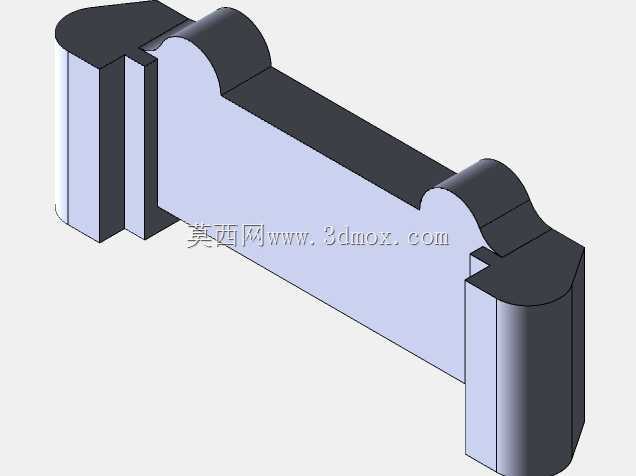

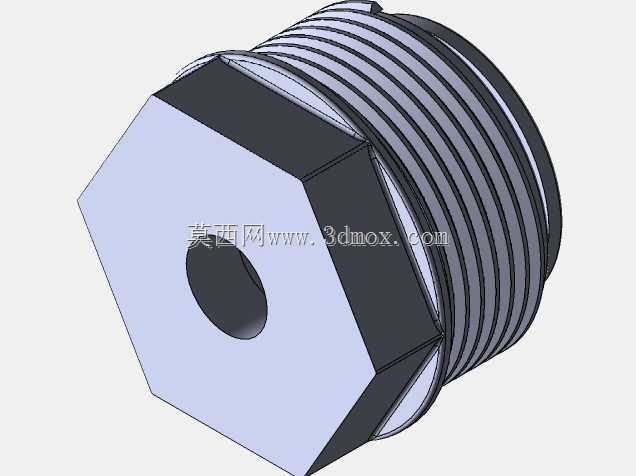

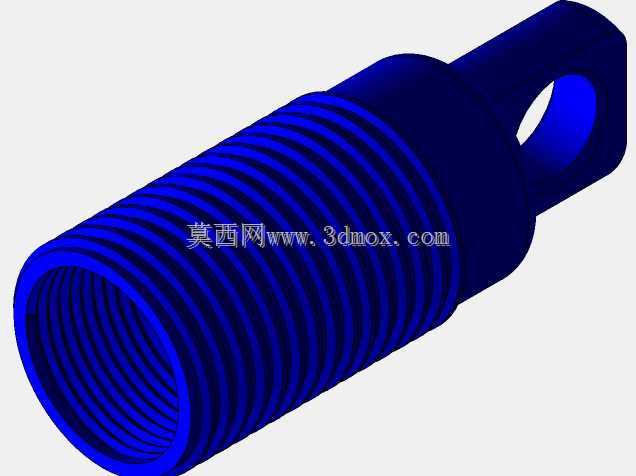

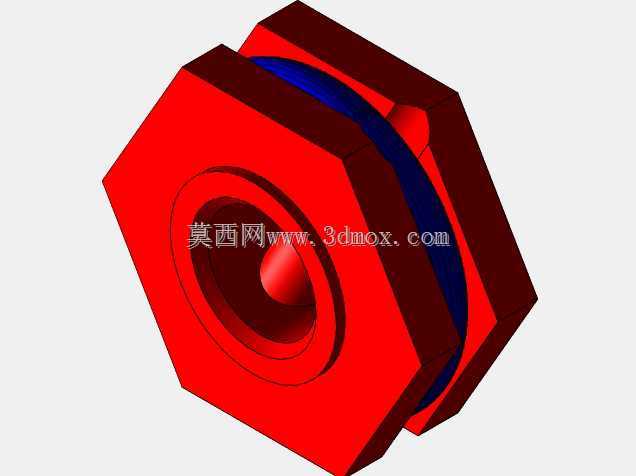

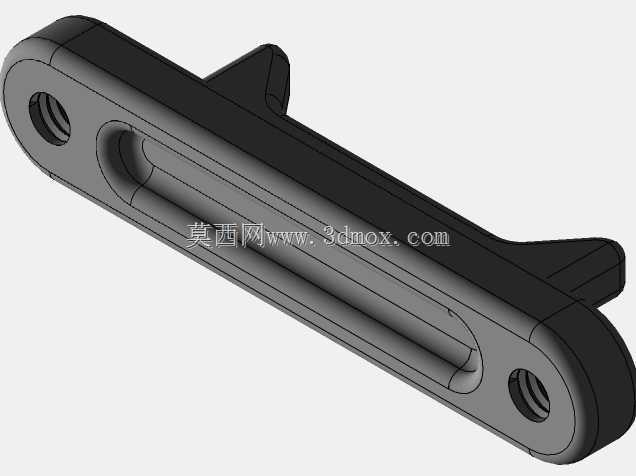

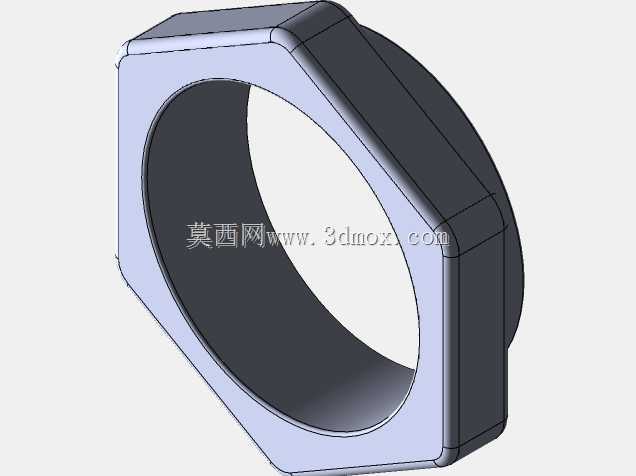

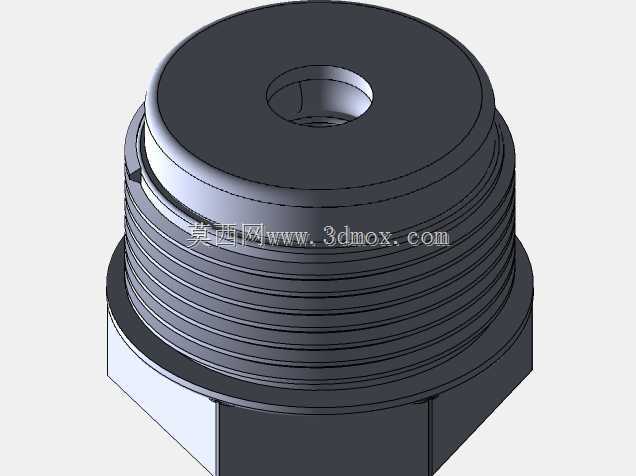

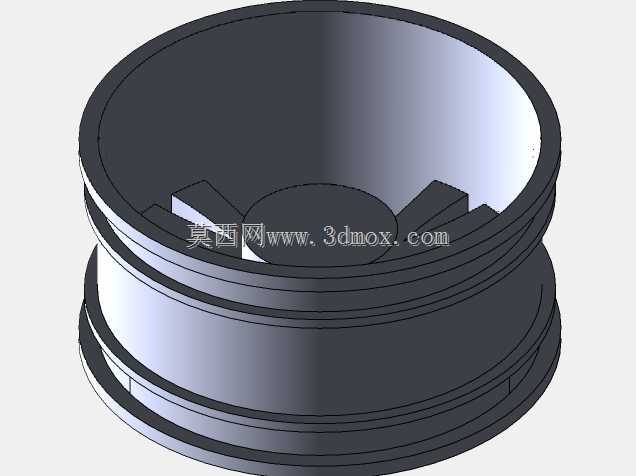

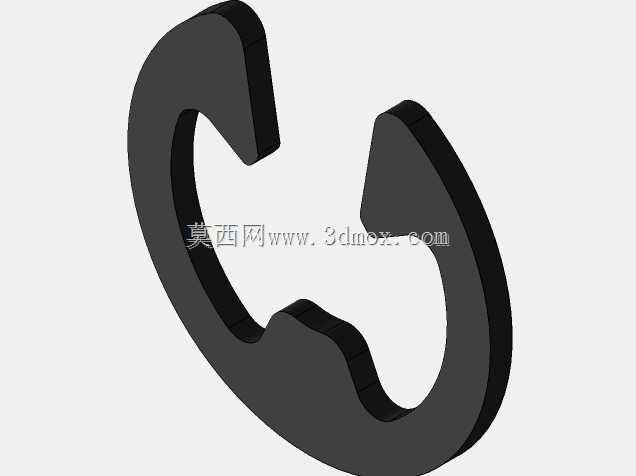

  日常道路行驶场景中,车辆悬架是连接车轮与车身承载结构的核心总成,直接决定行驶平顺性、操控稳定性与轮胎接地性能,不管是铺装路面的高速巡航、非铺装路面的颠簸通行,还是紧急变线、过弯的动态工况,悬架的结构匹配度都直接影响整车行驶表现。这套悬架结构采用双叉臂式独立悬架构型,区别于传统麦弗逊结构的单控制臂设计,上下两组横向控制臂分别承担车轮的横向定位与纵向力传递,搭配螺旋弹簧与筒式减震器同轴布置的支柱结构,能够在车轮上下跳动过程中,将车轮外倾角的变化量控制在合理区间,避免轮胎偏磨,同时保证转向过程中轮胎接地面始终贴合路面,提升抓地极限。从结构功能拆分来看,螺旋弹簧主要承担车身垂直载荷,根据整车整备质量与轴荷分配匹配对应的弹簧刚度,

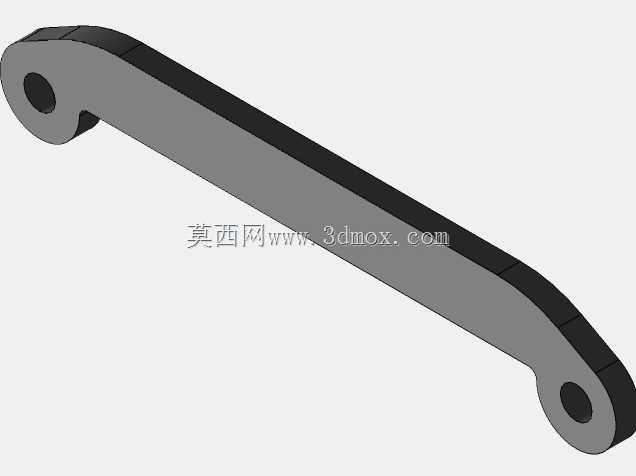

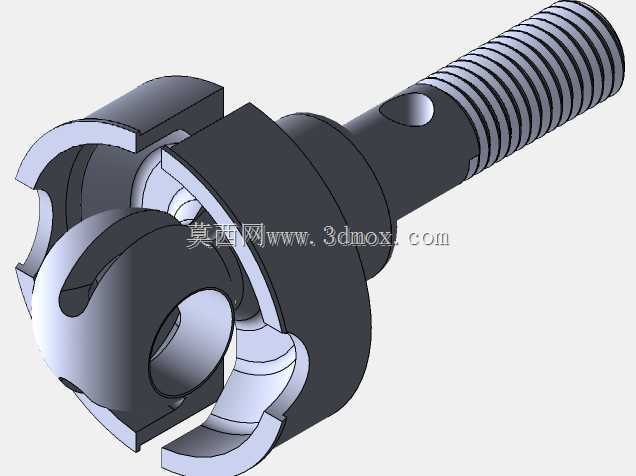

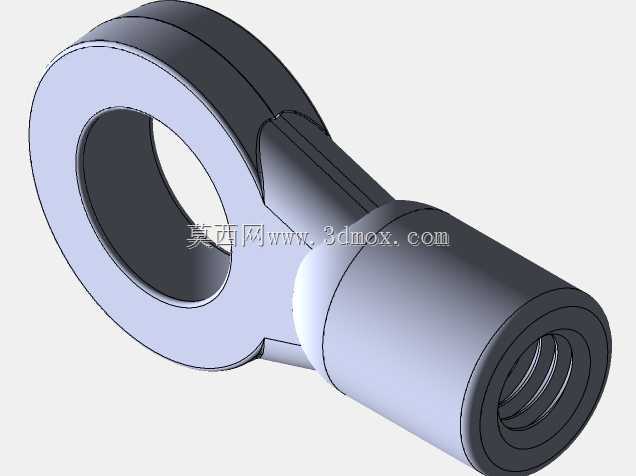

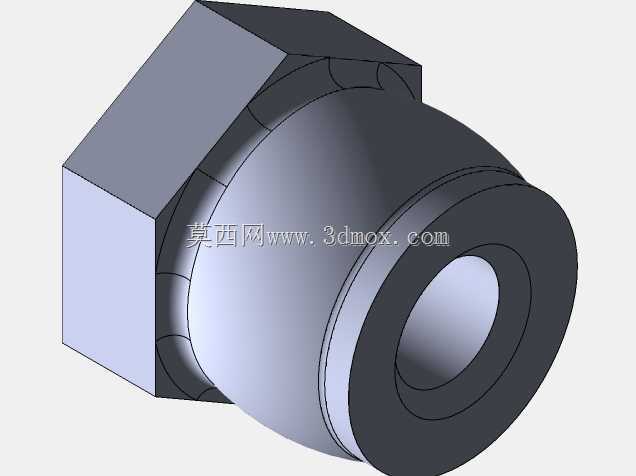

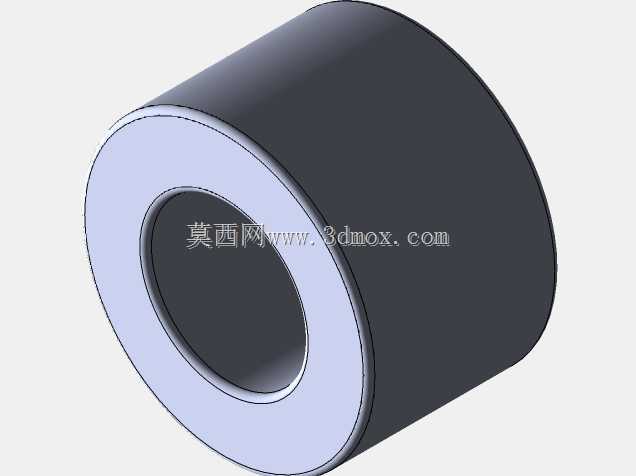

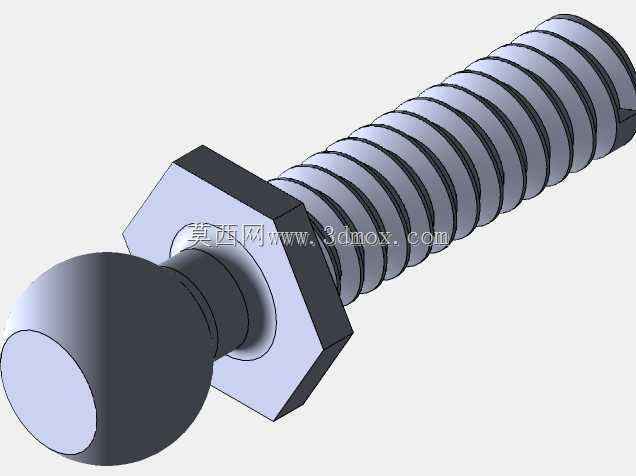

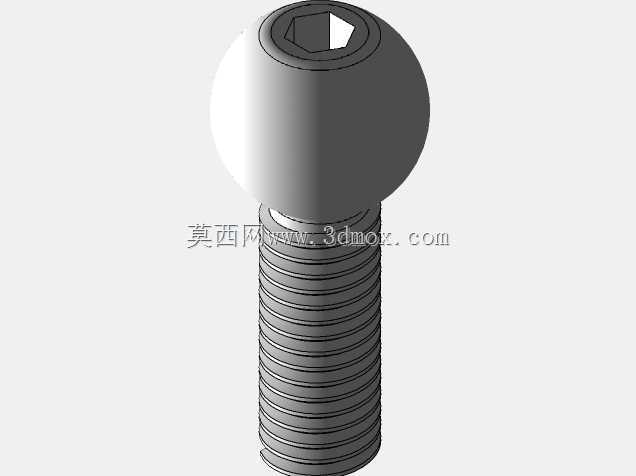

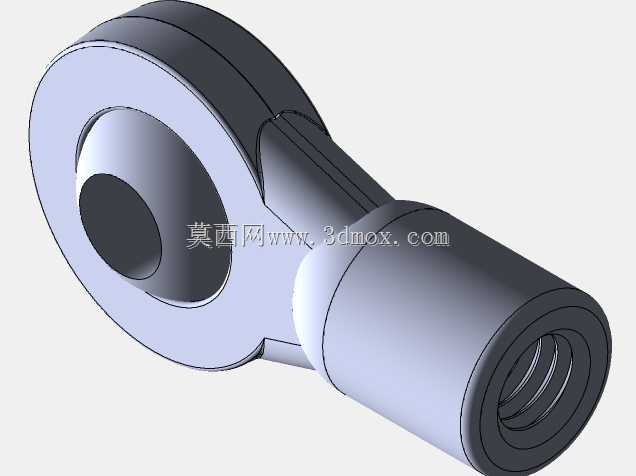

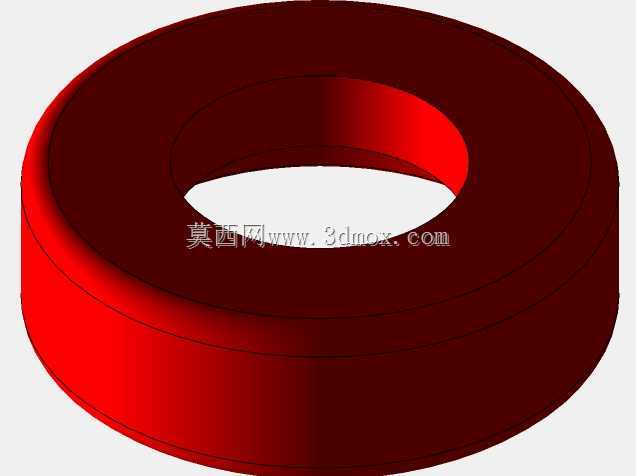

  既不能过硬导致颠簸路段冲击直接传递到车身,也不能过软造成刹车点头、过弯侧倾过大的问题;减震器的阻尼参数匹配需要和弹簧刚度做协同调校,压缩行程阻尼偏小用来吸收路面冲击,回弹行程阻尼偏大用来抑制弹簧余振,避免车身出现多次上下晃动。防侧倾杆通过衬套固定在副车架上,两端通过连杆连接两侧的减震器支柱,当车辆过弯产生侧倾时,两侧悬架跳动量不一致,防侧倾杆会产生抗扭力矩,拉低侧倾幅度,提升过弯的稳定性,同时不会影响直线行驶时两侧车轮独立跳动的舒适性。控制臂与副车架、转向节的连接点全部采用橡胶衬套或者球铰结构,衬套的径向刚度与轴向刚度做差异化设计,径向用来传递行驶过程中的纵向、横向力,轴向预留一定的变形量用来过滤路面传来的细碎振动,

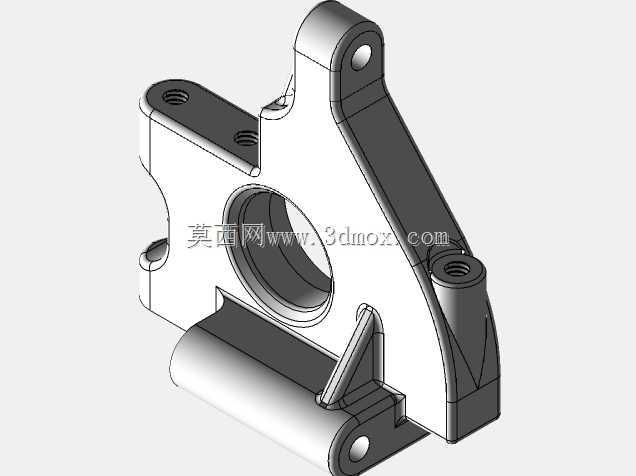

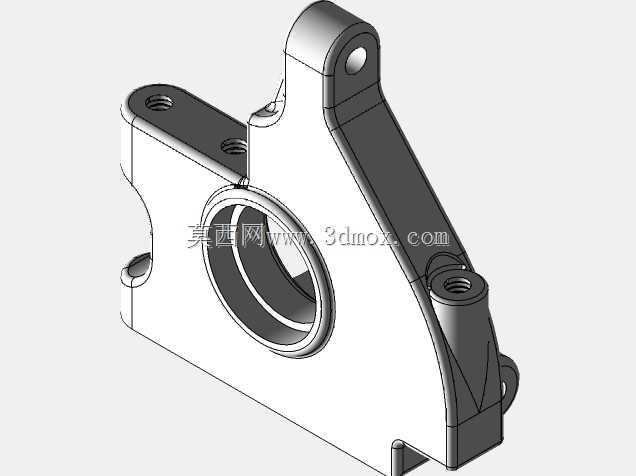

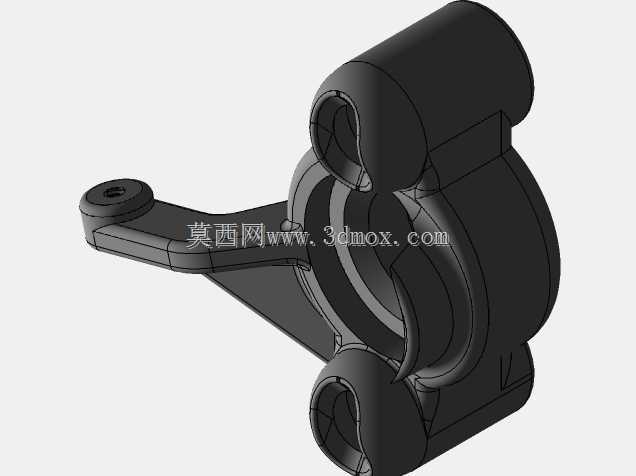

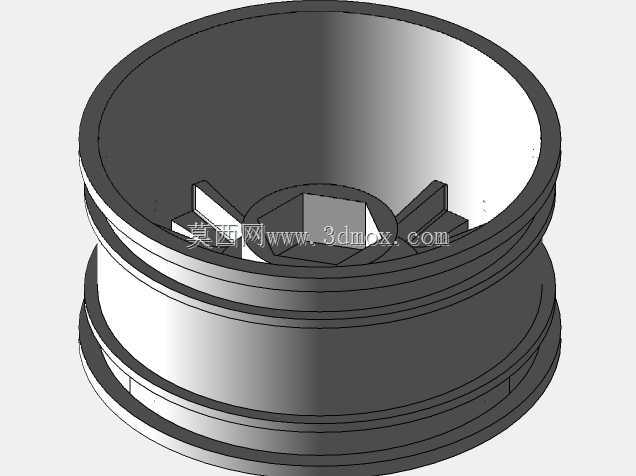

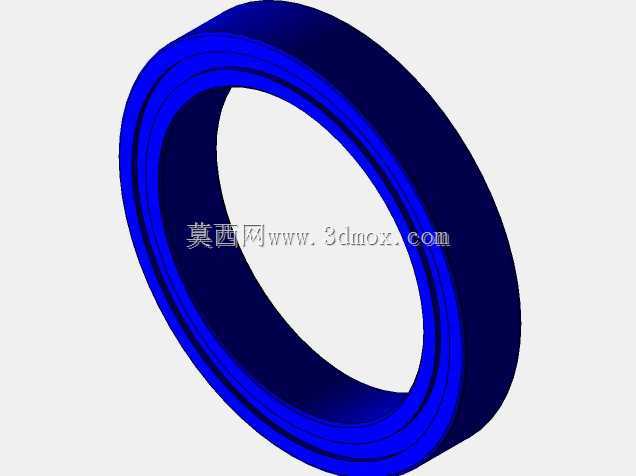

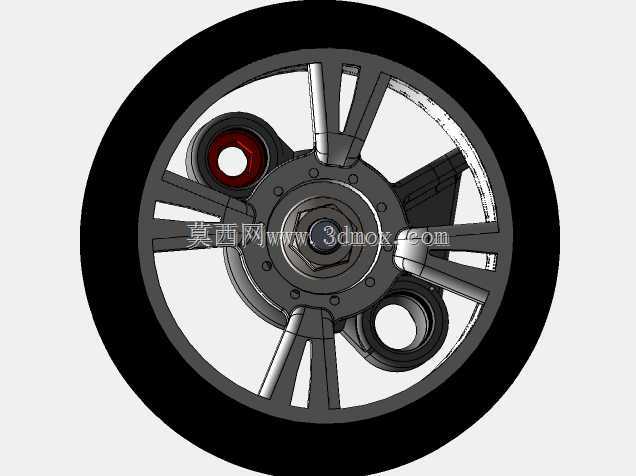

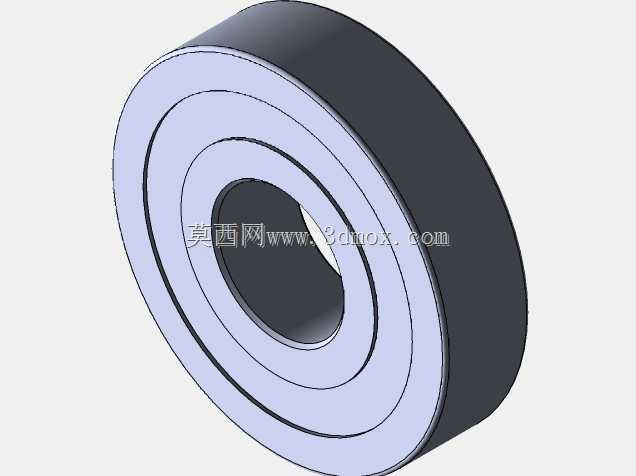

  避免硬连接产生的异响与冲击直接传递到座舱。转向节作为连接所有部件的核心枢纽,上方连接上控制臂球头,下方连接下控制臂球头,内侧连接减震器支柱下端,外侧通过轮毂轴承连接车轮轮毂,同时集成了刹车卡钳的安装位,所有安装孔位的位置度公差需要控制在0.1mm以内,避免装配后出现四轮定位参数偏差,导致行驶跑偏、轮胎异常磨损的问题。在安装边界设计上,这套悬架总成的横向安装空间预留了转向拉杆的运动行程,车轮在最大转向角度时,轮胎不会与控制臂、减震器壳体发生运动干涉;上下跳动行程按照满载100mm、空载180mm的行程范围设计,极限压缩位置预留了20mm的缓冲间隙,搭配缓冲块避免弹簧压并产生刚性冲击;副车架的安装点位置与车身纵梁的安装孔位完全匹配,

  安装螺栓的规格按照最大冲击载荷的1.5倍安全系数选型,保证极端工况下的连接强度。设计过程中需要反复做运动仿真校核,模拟车轮上下全行程跳动、最大转向角度组合工况下,所有部件的运动轨迹,排查硬点干涉风险,同时对控制臂、转向节等承载部件做有限元强度分析,在最大冲击载荷工况下,部件的最大应力要低于材料屈服强度,安全系数不低于1.2,同时通过拓扑优化去除非承载区域的多余材料,实现轻量化设计,降低簧下质量,提升悬架的响应速度。
