Kar98k枪械弹射板结构三维建模

　　在轻武器结构设计领域，供弹系统的动作可靠性直接决定整枪的实战表现，弹射板作为栓动步枪供弹路径上的核心承力零件，承担着托弹定位、弹药姿态约束、供弹行程导向的多重作用，本次建模的Kar98k弹射板，完全还原实枪零件的结构特征与安装匹配逻辑，可直接用于枪械结构教学、仿真验证、复刻改装等场景。

　　从实际应用场景来看，这类弹射板主要适配经典栓动步枪的内置弹仓结构，在射手完成拉栓动作、枪机后坐到位的过程中，弹射板需要配合托弹簧的顶升力，将弹仓内最上方的弹药抬升至进弹位置，同时约束弹药的轴向与径向偏移，避免出现卡弹、双弹进膛、弹药滑落等故障；在枪机推弹进膛的过程中，弹射板的弧形工作面需要与弹壳底部、弹身曲面形成顺滑接触，降低推弹阻力，保证弹药平稳进入弹膛定位。

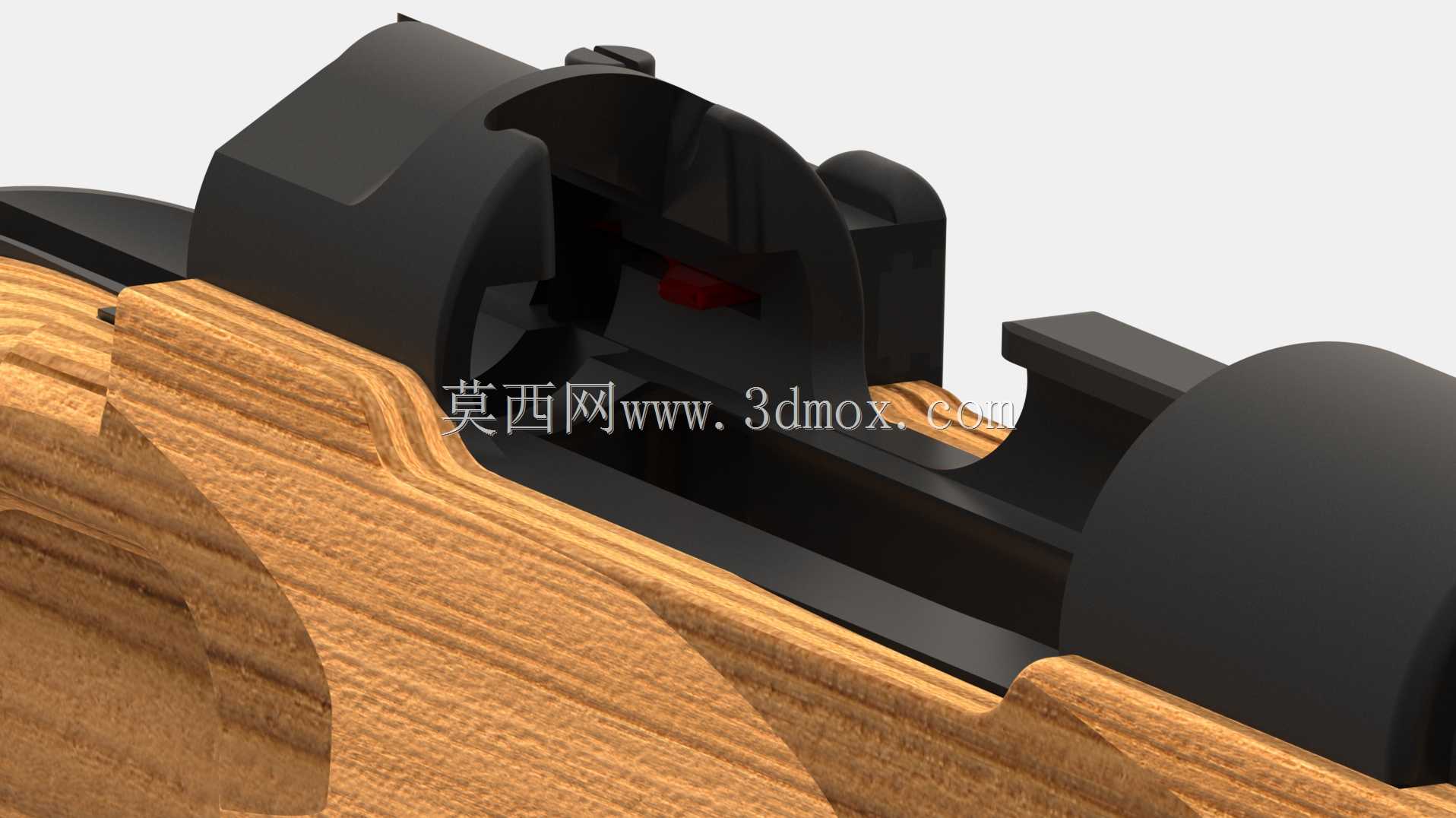

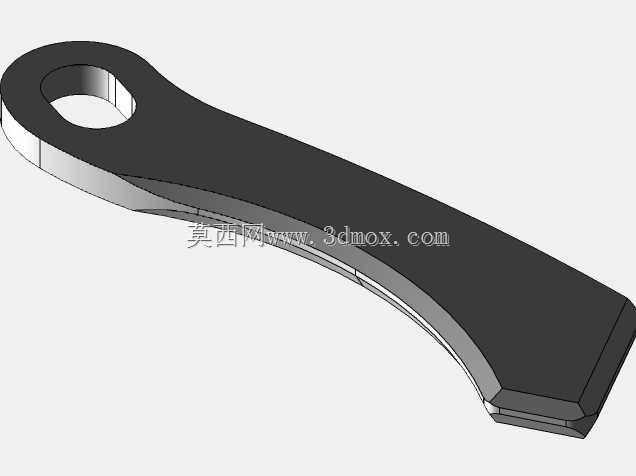

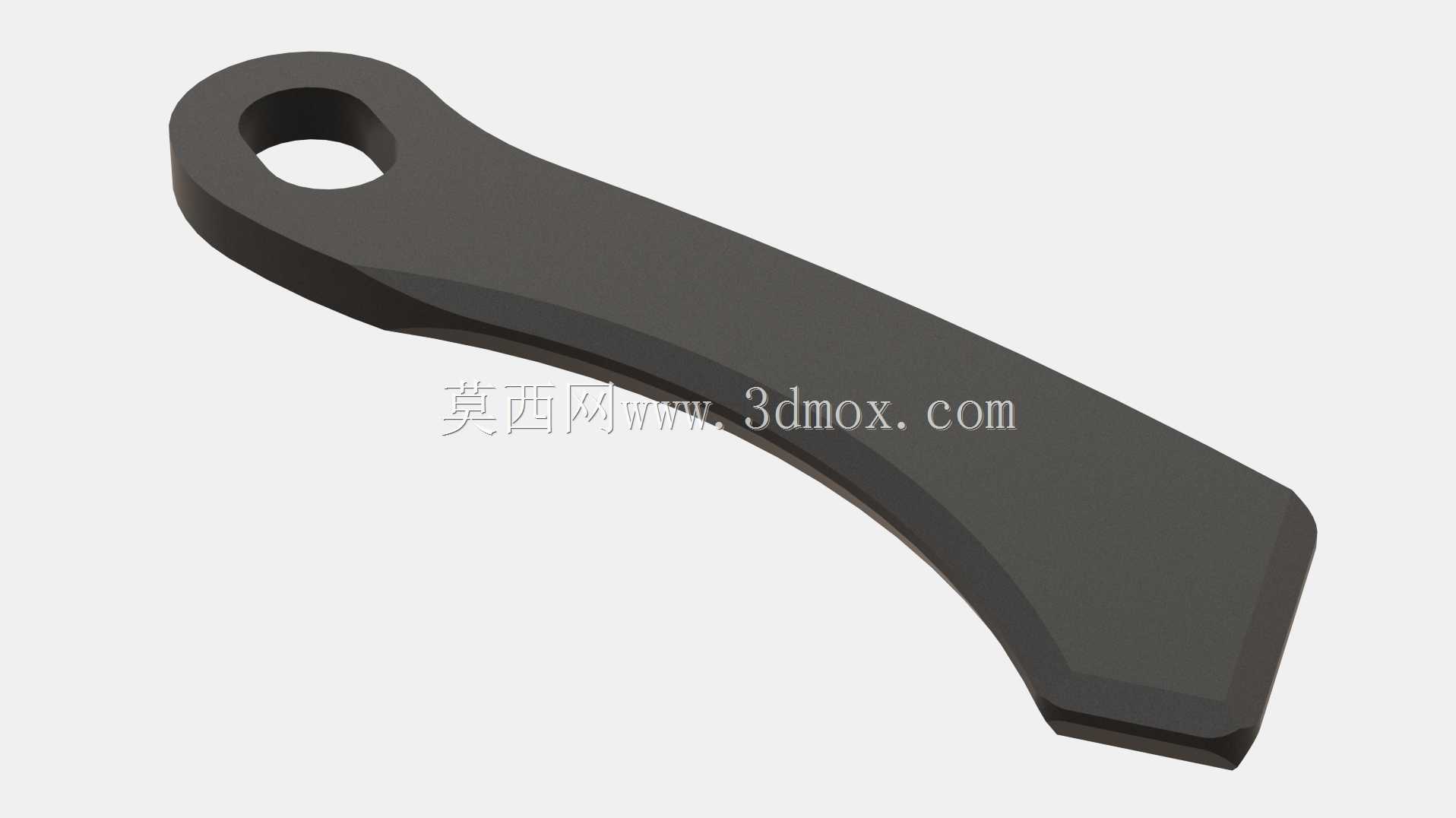

　　从功能特性层面拆解，该零件整体采用弧形长板结构，一端设置带通孔的安装铰接端，该通孔用于与弹仓内的铰接销轴配合，实现弹射板的摆动自由度，孔位的同轴度、孔壁的表面粗糙度直接影响零件摆动的顺畅度，若孔位偏差超过0.05mm，长期使用后会出现铰接卡滞，导致供弹动作失效；零件主体为变截面弧形板，从铰接端到推弹端厚度逐步过渡，既保证了承力部位的结构强度，又尽可能控制零件自重，避免增加枪机的动作负载；推弹端采用斜切端面设计，该端面的角度与弹壳底部的锥度完全匹配，在托弹状态下可以完全贴合弹壳底缘下方，避免托弹过程中出现弹药倾斜，同时在枪机后坐抽壳的瞬间，该端面可以配合抽壳钩的动作，为弹壳提供侧向的弹出导向力，保证空弹壳顺利抛出抛壳窗。

　　设计思路上，该零件的建模完全遵循实枪测绘的尺寸逻辑，首先确定铰接孔的中心位置作为整个零件的设计基准，以此为起点延伸出弧形主体的中心线，该中心线的曲率半径与弹仓内部的供弹行程轨迹完全重合，保证弹射板摆动过程中不会与弹仓内壁、托弹簧导向杆发生运动干涉；主体曲面的弧度经过反复校核，当弹射板摆动至最高托弹位置时，工作面的高度刚好与弹膛进弹口的下沿齐平，此时弹药的轴线与枪膛轴线完全重合，枪机推弹时不需要额外克服弹药姿态偏移带来的阻力；零件的边缘全部做了R0.3-R0.5的圆角过渡，一方面避免锐边在装配、使用过程中划伤操作人员或者弹壳表面，另一方面可以降低零件在反复受载过程中的应力集中，提升零件的疲劳寿命，毕竟该零件在每一次射击循环中都会承受托弹簧的冲击力、弹药的压力、枪机的接触摩擦力，长期循环载荷下若存在锐边应力集中，很容易出现裂纹甚至断裂。

　　从安装边界来看，该零件铰接端的通孔直径与标准枪械铰接销轴为间隙配合，单边间隙控制在0.02-0.03mm，既保证摆动顺畅，又不会出现过大的旷量导致弹药定位偏移；零件的整体宽度略小于弹仓内部的安装槽宽度，两侧间隙控制在0.1mm左右，避免摆动过程中出现侧向晃动；零件的最大摆动角度由弹仓内部的限位结构决定，建模时已经预留了对应的限位接触面，当弹射板抬升至最高位置时，铰接端下方的平面会与弹仓内的限位凸台贴合，避免过度顶升导致弹药位置过高出现卡弹；当弹射板回落至最低位置时，零件的下表面与托弹簧导向座的上表面保留0.2mm的间隙，避免托弹簧压缩到极限位置时出现刚性碰撞。

　　在建模细节处理上，零件的工作面做了微弧面处理，不是简单的平面结构，该弧面的曲率与7.92mm步枪弹的弹壳锥度完全匹配，托弹时弹壳与工作面的接触为线接触向面接触过渡，既保证接触稳定性，又不会因为接触面积过大增加摩擦阻力；零件的非工作面做了轻量化的减薄处理，在保证结构强度的前提下，尽可能降低零件的转动惯量，让弹射板在托弹簧的作用下响应速度更快，供弹动作更干脆，不会出现动作滞后导致的供弹跟不上枪机循环速度的问题。对于结构仿真从业者来说，该模型可以直接导入有限元分析软件，模拟不同射击循环下零件的应力分布、变形量，验证零件的材料选型、热处理工艺是否满足使用要求；对于枪械结构教学场景，该模型可以配合其他Kar98k的零件模型，组装成完整的枪机供弹系统，直观演示栓动步枪的供弹、抽壳、抛壳动作逻辑，帮助学习者理解轻武器内部的结构配合原理。
