Kar98k枪械反冲凸耳结构设计

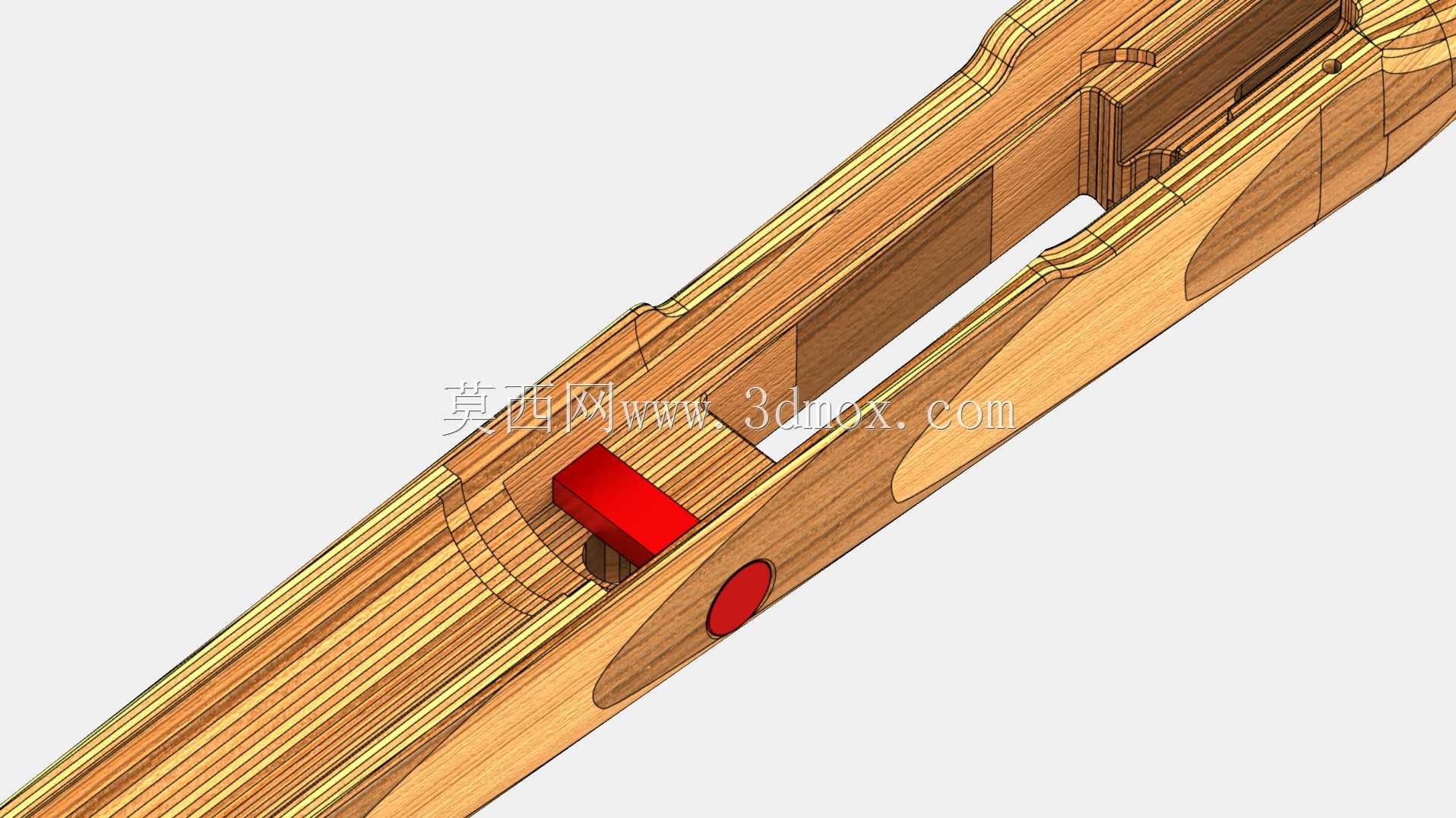

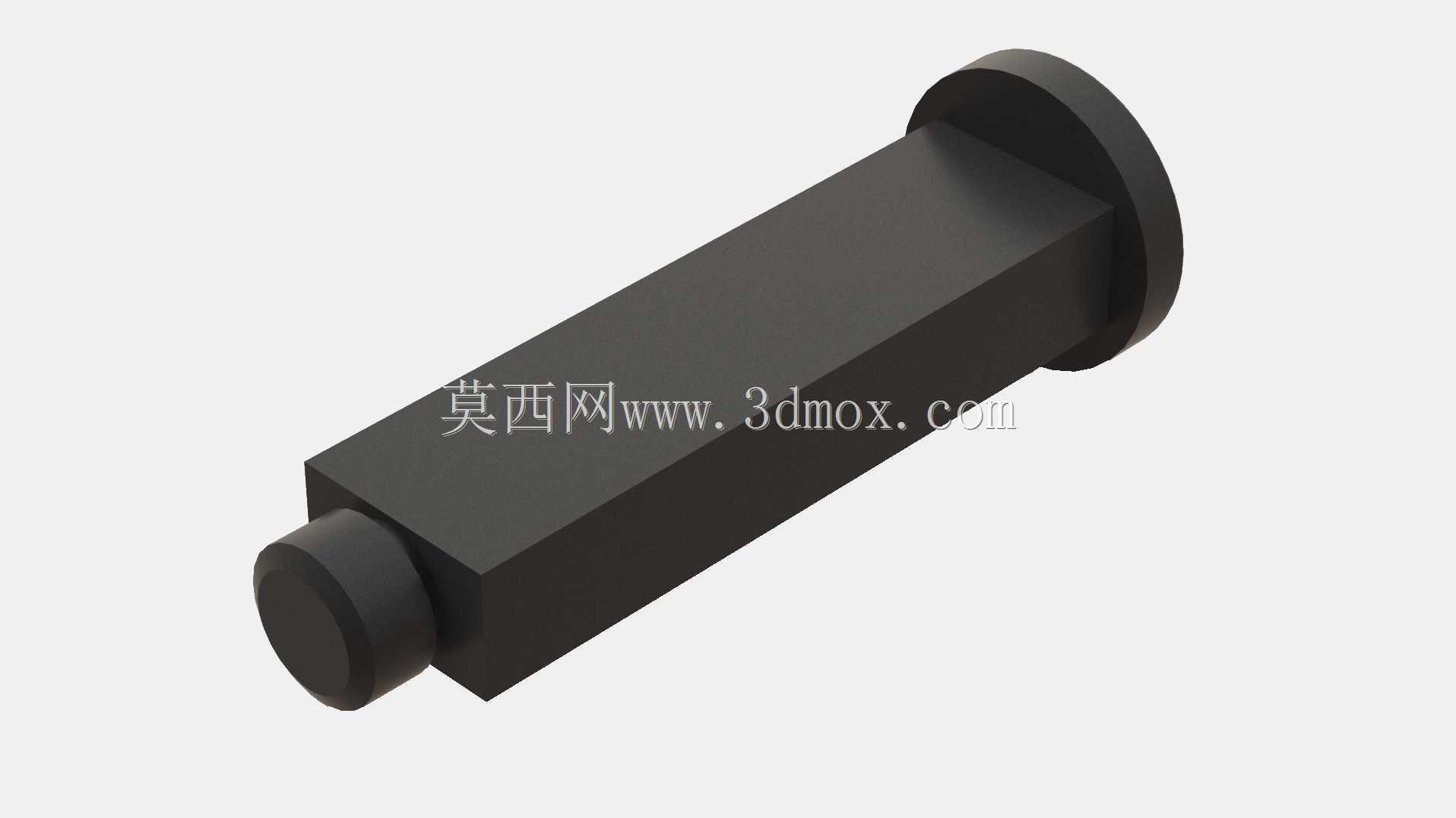

　　在轻武器结构设计领域，反冲凸耳是承担自动机后坐限位、受力传导的核心小型构件，这类零件的设计精度直接影响枪械自动循环的可靠性与部件使用寿命，本次设计的凸耳结构适配Kar98k类栓动步枪的改装自动机结构，区别于原版栓动结构的刚性限位设计，该凸耳需要在自动机后坐行程末端承担缓冲前的冲击载荷，同时兼顾与机匣安装槽、反冲簧导杆的配合精度。从实际应用场景来看，这类反冲凸耳主要用于民用枪械改装、影视道具枪械的功能还原、轻武器原理教学样机的制作，在实弹射击场景中，该零件需要承受数百次循环射击的交变冲击载荷，因此结构设计阶段需要重点考虑应力集中区域的圆角过渡，避免直角结构在反复冲击下出现裂纹。从功能特性上看，该凸耳采用一端大直径法兰盘、

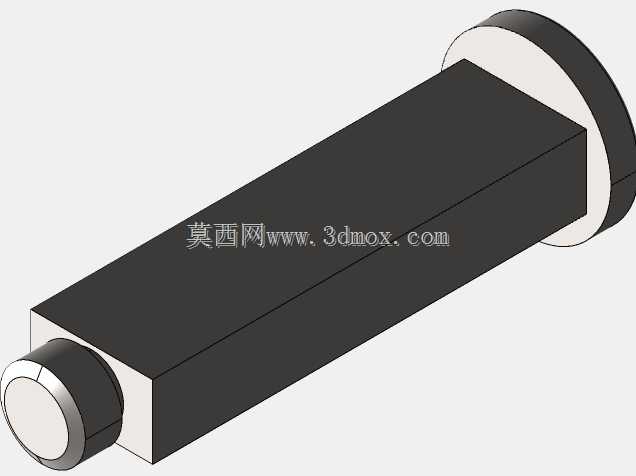

　　中间方型受力段、另一端小直径定位轴的三段式结构，大直径法兰盘的端面与机匣内部的限位台阶贴合，承担自动机后坐的全部轴向冲击力，中间的方形段嵌入机匣的对应方槽内，防止凸耳在受冲击时发生周向转动，避免定位失效，另一端的小直径轴用于穿装反冲簧的端部定位套，保证反冲簧的压缩行程始终与自动机运动轴线重合，避免弹簧出现偏磨导致的弹力不均问题。设计思路上，最初曾考虑将中间段设计为圆柱型加防转销的结构，但在受力仿真中发现，圆柱面配合在大冲击载荷下容易出现配合面压溃，防转销的剪切应力集中问题明显，多次循环后存在断销风险，因此改为整体方型截面的受力段，将周向防转的受力分散到整个方形配合面，降低单位面积的接触应力，同时减少了防转销的装配工序，

　　提升零件的装配效率。外形尺寸与安装边界方面，大端法兰盘的直径需要匹配机匣内部的安装沉孔尺寸，保证法兰盘端面完全贴合限位台阶，避免局部接触导致的台阶面压痕；中间方形段的截面尺寸与机匣方槽采用H7/h6的间隙配合，既保证装配时的顺畅性，又避免间隙过大导致的冲击晃动；小端定位轴的直径匹配M7螺纹对应的反冲簧内径，这里需要注意，原设计的螺纹结构在手工测量时存在误差，实际适配时小端轴采用光轴加端部卡簧槽的结构替代螺纹连接，避免螺纹在反复冲击下出现滑牙问题，同时光轴结构更利于反冲簧的端部定位，减少弹簧端部的磨损。安装时需要保证凸耳的轴线与自动机的运动轴线同轴度误差不超过0.05mm，否则会导致自动机后坐时出现卡滞，反冲簧压缩过程中出现偏载，

　　影响自动循环的可靠性。在零件加工层面，该结构适合采用40Cr材料调质处理后进行铣削加工，法兰盘端面与方形段的垂直度需要控制在0.02mm以内，小端定位轴与方形段的同轴度同样需要严格控制，加工完成后需要对所有锐边进行倒钝处理，避免装配时划伤配合面，同时减少应力集中点。在三维建模过程中，所有配合面的尺寸都预留了合理的公差带，装配仿真阶段模拟了自动机后坐冲击的受力情况，对方形段的棱边进行了R0.5的圆角过渡，降低应力集中系数，同时保证圆角不会影响与方槽的配合精度。这类小型受力构件的设计往往容易被忽略，但在实际使用中，这类零件的失效往往会导致整枪的功能故障，因此在设计阶段需要充分考虑实际工况下的载荷情况，不能仅按照静态受力进行尺寸计算，需要结合交变冲击载荷的疲劳强度进行校核，保证零件在全生命周期内的使用可靠性。对于三维建模从业者而言，这类枪械零件的建模重点不在于外形的相似度，而在于配合尺寸的准确性、结构受力的合理性，需要结合实际的装配关系、运动行程来确定每个结构的尺寸，不能仅凭外观照片进行逆向建模，否则制作出的实物零件会出现装配不上、功能失效的问题。在道具枪制作场景中，虽然不需要承受实弹的冲击载荷，但结构尺寸的准确性依然是保证道具动作顺畅的核心，尤其是反冲凸耳的限位位置，直接决定了枪机的后坐行程，行程过大会导致枪机撞击机匣尾部，行程过小则会导致抛壳、供弹动作不到位，因此建模时需要严格匹配机匣、枪机的相关尺寸，保证各部件的运动关系符合设计要求。
