壁挂式手持高压清洗喷枪结构设计

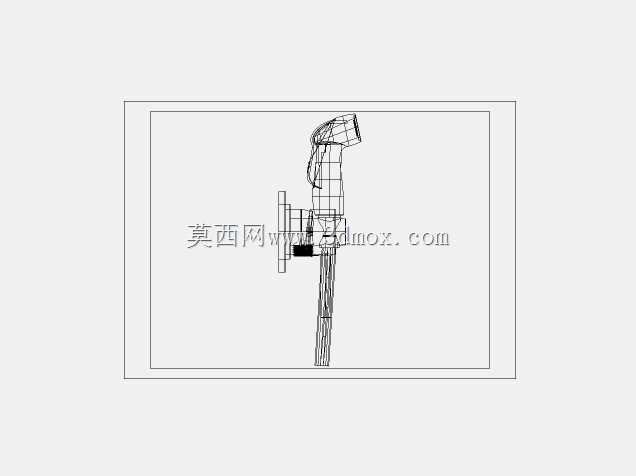

　　这款壁挂式手持高压清洗喷枪的结构设计，核心围绕商用清洁场景的高频使用需求展开，在三维建模阶段就充分考虑了实际作业中的操作手感、安装适配性与功能可靠性。从应用场景来看，这类喷枪主要适配小型加工车间的工位局部清洁、汽修门店的零部件冲洗、餐饮后厨的地面顽固污渍清理，也可配套家用庭院清洗、车辆外部冲洗等场景使用，壁挂式的安装设计能够解决零散放置导致的管线缠绕、配件丢失问题，在固定清洁工位旁的墙面安装后，随手可取用，作业结束后直接归位，大幅提升日常清洁作业的效率。

　　从实际用途出发，该喷枪通过接入高压水路，可实现柱状直射、扇形散射两种出水模式的切换，针对不同清洁对象调整出水形态：处理设备缝隙的顽固铁屑、油污时切换柱状高压射流，依靠集中的水流冲击力剥离附着污渍；冲洗大面积地面、墙面时切换扇形散射模式，扩大单次冲洗覆盖面积，避免高压水流损伤被清洁物体表面。枪身的握持区域做了贴合手掌弧度的曲面造型，建模时参考了成年男性手掌的平均握持尺寸，握把直径设置为32mm，握持段长度110mm，长时间握持作业不易产生手部疲劳，扳机位置的行程设置为8mm，扣动时的阻尼力度经过适配，既不会因为力度过小导致误触发，也不会因为阻尼过大增加操作负担。

　　设计思路上，整体结构分为枪身主体、进水快接接口、喷嘴切换组件、壁挂固定支座四个核心模块，各模块之间采用标准密封结构连接，方便后期易损件的更换维护。枪身内部的流道做了平滑圆弧过渡处理，避免直角流道导致的水压损失，同时减少高压水流对枪体内壁的冲蚀，延长部件使用寿命。进水端采用标准快插接头设计，可适配市面上主流的高压水管接口，无需额外转换配件即可完成连接。壁挂支座的设计充分考虑了安装边界，支座整体尺寸为120mm80mm45mm，设置四个直径6mm的安装孔，孔位间距适配常见的墙面膨胀螺丝安装尺寸，安装时距离地面高度建议设置为1.2m-1.5m，符合成年人站立取用的舒适高度，支座上预留了管线收纳卡槽，可将1.5m长度的配套高压软管盘绕卡在卡槽内，避免管线拖地造成的磨损与绊倒风险。

　　外形尺寸方面，喷枪整体长度为280mm，枪身最大直径处为45mm，喷嘴伸出长度为22mm，整体重量控制在380g以内，单手握持操作无明显负重感。枪身与壁挂支座的配合采用卡扣式结构，取放时只需轻微施力即可完成拿取与固定，卡扣的卡合量设置为3mm，既保证悬挂时不会因为轻微碰撞脱落，也不会因为卡接过紧导致取用困难。在结构强度校核阶段，枪身主体采用工程塑料材质建模时，按照12MPa的额定工作压力做了壁厚仿真，关键受力部位的壁厚设置为4mm，非受力区域壁厚2.5mm，在保证结构强度满足高压使用要求的前提下，尽可能控制整体重量。扳机与枪身的连接销轴采用不锈钢材质建模，销轴直径5mm，配合处做了间隙配合设置，长期扣动使用不会出现卡滞问题。喷嘴切换组件采用旋转式结构，旋转角度为90度即可完成两种出水模式的切换，旋转档位设置了清晰的定位手感，作业过程中无需目视即可完成模式切换，方便操作人员边作业边调整出水状态。
