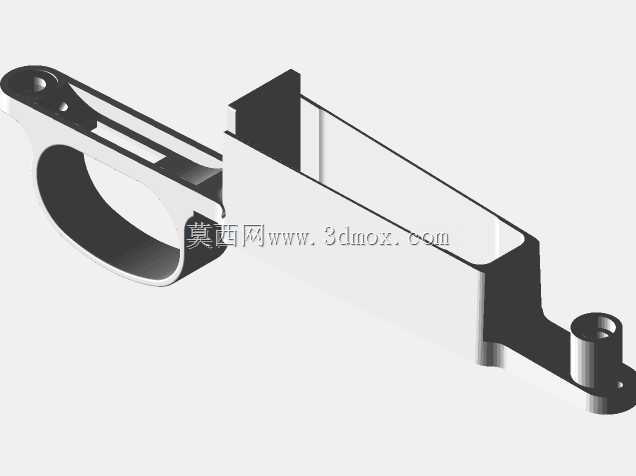

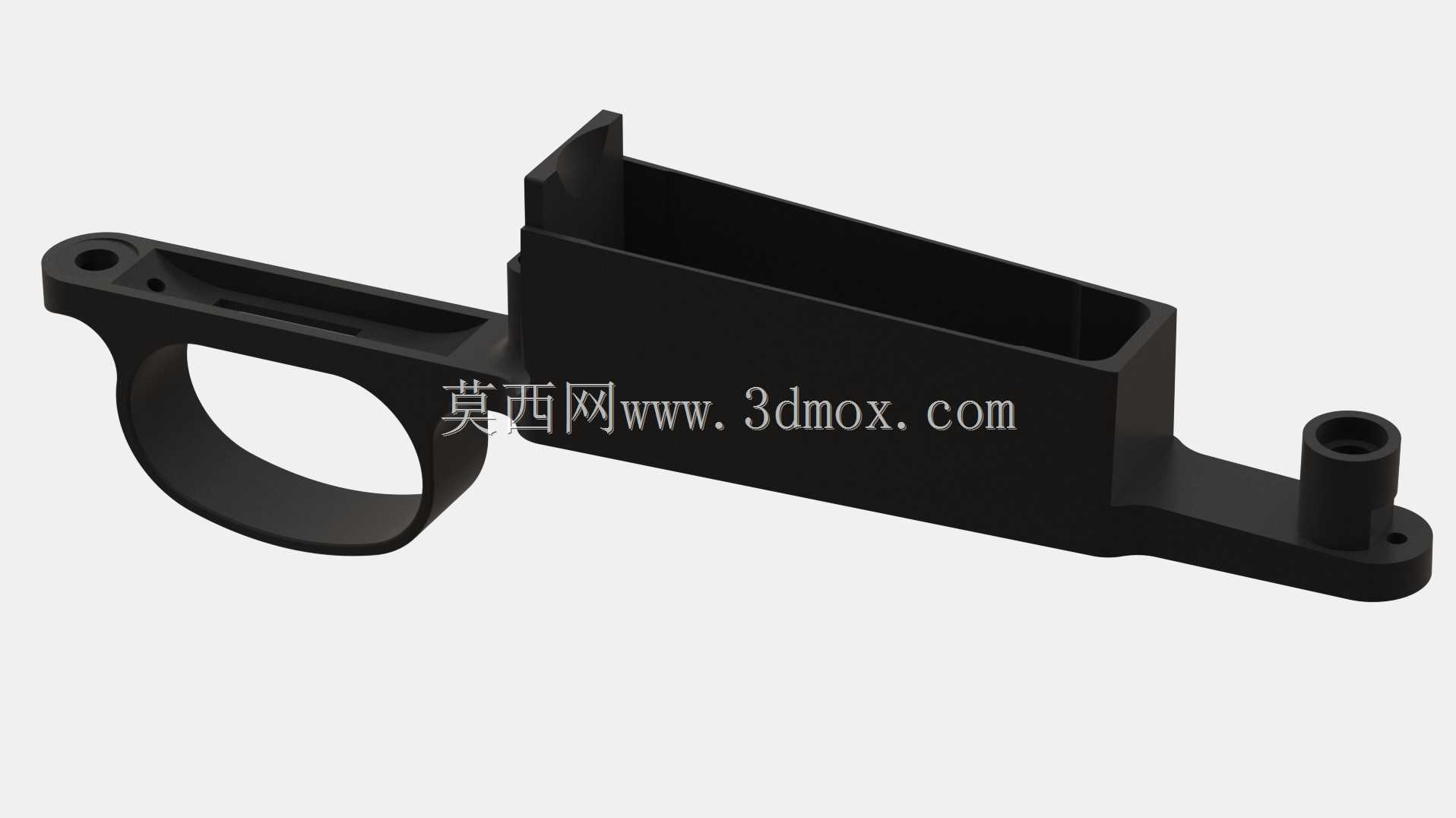

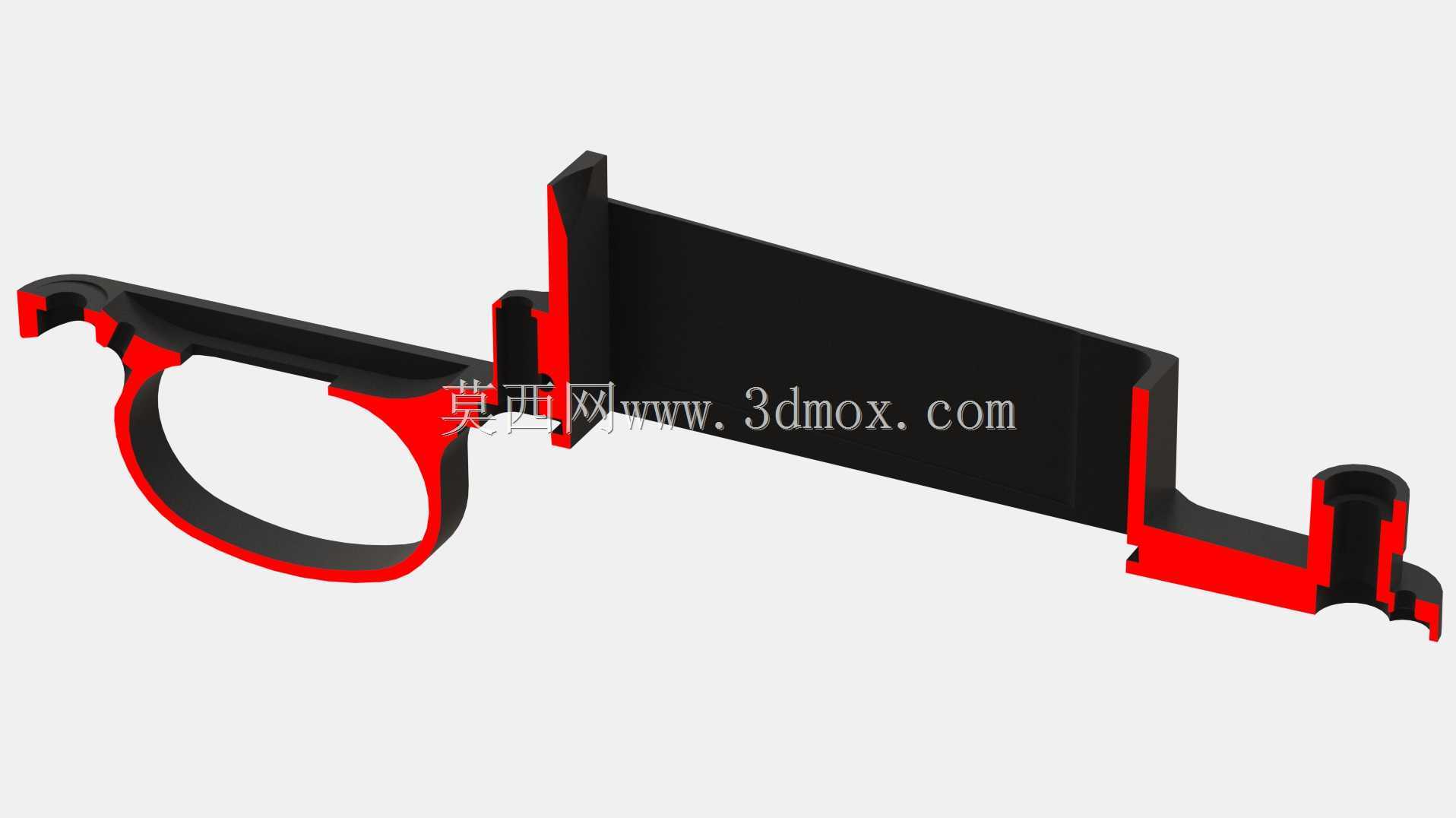

Kar98k步枪弹匣框架结构三维数模

　　该构件作为栓动步枪供弹系统的核心承载基体，日常应用场景覆盖影视道具枪械复刻、民用射击运动配件改制、轻武器结构教学演示等多个领域，是复刻Kar98k类栓动步枪时无法跳过的核心结构件。从实际功能来看，该部件一方面承担弹匣容弹腔的侧壁支撑作用，为托弹板、托弹簧、弹匣卡笋预留对应的安装定位位点，保证供弹过程中弹体抬升路径的直线度，避免出现供弹卡滞、掉弹等故障；另一方面集成了扳机护圈的一体式结构，在射击过程中为扳机动作提供足够的避让空间，同时阻挡外物意外触碰扳机引发安全隐患，前端延伸的定位支臂则用于和枪身护木、机匣底部完成定位锁接，保证整个供弹组件在枪械后坐过程中不会出现位移松脱。

　　设计过程中优先考虑了结构强度与安装适配性，整体采用一体式铣削成型的结构逻辑，避免多零件拼接带来的装配累积误差，容弹腔的内部净尺寸完全匹配7.92mm步枪弹的弹体锥度与排列间隙，保证5发桥夹压弹时弹体能够顺畅落入容弹腔，不会出现弹体干涉。扳机护圈的内圈尺寸经过反复校核，既保证戴薄手套操作时也有足够的扳机活动空间，又不会过度扩大护圈尺寸导致整体结构冗余。两侧的安装凸台预留了对应规格的销钉孔位，和机匣底部的安装位点完全对齐，不需要额外修配即可完成装配，尾部的柱状定位结构则用于和枪托内部的承力位点嵌合，抵消射击过程中供弹组件受到的后坐冲击力。

　　从安装边界来看，该构件整体沿枪身轴向布置，总长度适配标准Kar98k步枪的机匣底部安装间距，容弹腔的下沉深度不会超出护木的开槽范围，装配后不会突出于护木下沿影响握持手感；所有棱角位置均做了小半径倒角处理，既避免锐边造成的装配划伤，也能减少应力集中提升构件的抗冲击寿命。建模过程中所有尺寸均参考实物手工测绘完成，对原品存在的尺寸累积公差做了适配性修正，保证各配合面的间隙控制在合理范围内，既可以直接用于3D打印制作道具样件，也可以作为机加工生产金属配件的结构参考，在结构验证阶段可以直接导入装配体完成干涉检查，减少实物试装的迭代次数。
