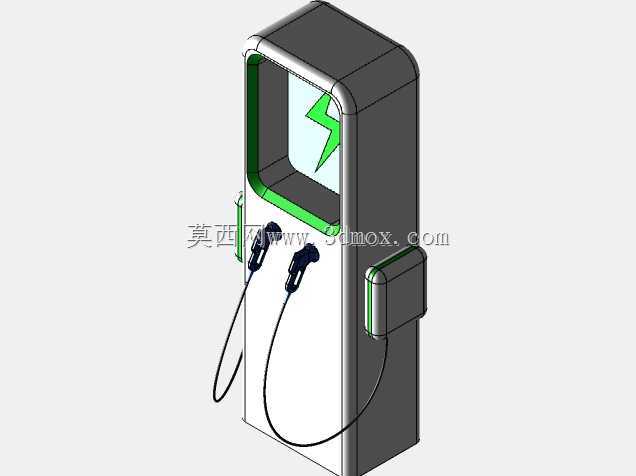

落地式双枪直流电动汽车充电桩结构设计

　　日常做新能源场站配套设备建模时，这类双枪直流充电终端是接触频次极高的品类，不同于壁挂式小功率交流桩，这类设备主要面向公共快充场站、商业综合体停车场、高速服务区充电区、公交场站集中补能点这类高周转、高功率需求的场景，单设备可同时为两台电动车辆提供直流快充服务，能大幅缩减场站单车位配套设备数量，提升场地利用率。

　　从实际使用逻辑出发，这款设备的结构设计首先要适配户外长期运行的工况，外壳采用冷轧钢板折弯焊接成型的立式柜体结构，整体做圆角过渡处理，既避免尖锐棱角磕碰过往人员，也能降低户外强风环境下的风阻系数，减少柜体受力形变风险。柜体正面设置内嵌式人机交互窗口，窗口周边做绿色装饰条区分功能区域，窗口内部集成充电状态显示、充电参数读取、操作提示等功能模块，用户无需凑近就能清晰识别设备运行状态。

　　考虑到公共场景下的使用便利性，设备将两把充电枪设置在柜体正面偏下位置，枪线采用自然下垂的收纳方式，枪座做内嵌式固定，避免枪体突出柜体过多被过往车辆剐蹭，枪线长度预留足够冗余，可覆盖相邻车位的车辆充电口位置，无需车主反复挪动车辆调整停靠位置。柜体侧面设置独立的检修维护舱门，舱门采用防盗锁具固定，内部预留了功率模块、主控板、计量单元、散热组件、漏电保护装置的安装位，维护人员无需拆解整个柜体正面结构，就能完成内部元器件的检修更换，大幅降低后期运维的工作量。

　　做结构建模时需要重点把控安装边界与尺寸适配，这类立式充电桩的整体高度控制在1.6米至1.8米区间，刚好适配成年人站立操作的视线高度与操作抬手高度，无需弯腰或踮脚就能完成插枪、扫码、结算等操作；柜体深度控制在40厘米至50厘米，宽度控制在60厘米至70厘米，安装时仅需在硬化地面做四个膨胀螺栓固定点，单设备安装占地不超过0.5平方米，不会过多占用停车场的通行与停车空间。柜体底部预留了线缆穿入孔位，适配地下走线的场站布线需求，避免线缆外露被碾压破损，同时柜体底部做抬高防水台结构，防止雨季地面积水倒灌进入柜体内部损坏电气元件。

　　从功能适配角度，双枪设计支持功率动态分配，当单枪使用时可调用整机满功率输出，缩短单台车的补能时长，双枪同时使用时自动均分功率，满足两台车同时补能的需求，适配不同场站的车流高峰、平峰的使用节奏。外壳表面做户外粉末喷涂处理，具备防紫外线、防腐蚀、防锈的能力，可适配南方高温高湿、北方低温严寒、沿海高盐雾等不同气候区域的使用需求，柜体接缝处做防水胶条密封，整体防护等级满足户外设备的运行要求，雨天也可正常操作使用，不会出现漏电安全隐患。

　　建模过程中需要重点还原各部件的装配关系，比如充电枪与枪座的卡扣配合结构、检修门的铰链转动行程、交互窗口的玻璃嵌装结构、内部元器件的安装导轨位置，这些细节直接影响后续结构评审、生产落地的可行性，不能只做外观曲面的还原，要兼顾内部结构的合理性，确保模型可直接用于结构校核、安装模拟、场站布局规划等实际工程环节。
