索尼Spresense HDR相机模组结构设计

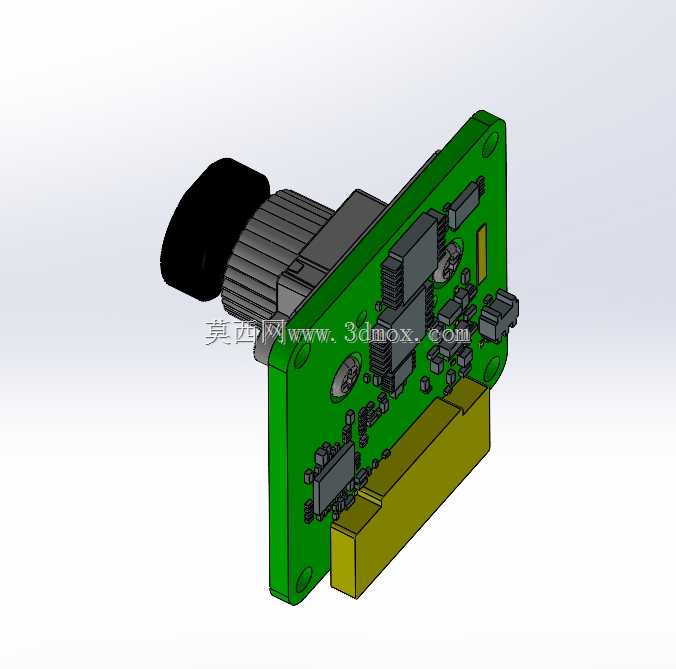

　　在嵌入式视觉开发、教学实验场景中，这类板载式HDR相机模组是常用的图像采集硬件，区别于消费级成品相机，它采用裸板集成设计，核心是为开发者提供可直接嵌入主控系统的图像采集单元，无需额外做外壳封装与接口适配，能大幅缩短视觉类项目的硬件搭建周期。从结构设计来看，整个模组以绿色FR-4印制电路板为承载基体，所有功能元件都采用表面贴装工艺固定在板面上，前端的镜头组件通过金属调焦座与PCB板刚性连接，调焦座外壁设计有细密的防滑齿纹，方便手动旋转调整焦距，适配不同物距的拍摄需求，镜头前端的黑色遮光罩采用哑光材质，能减少环境杂光对成像的干扰，避免画面出现眩光、鬼影等问题。PCB板上的元件布局遵循信号流向原则，图像传感器紧贴镜头座后方安装，

　　尽可能缩短感光芯片与镜头的光路距离，减少光损；周边的阻容元件、电源管理芯片按功能分区排布，模拟信号区与数字信号区做了物理分隔，降低信号串扰风险；板侧的金手指接口采用沉金工艺，作为与主控板连接的电气接口，金手指的长度、引脚间距完全匹配索尼Spresense主控板的扩展插槽，安装时直接对位插入即可完成电气连接，不需要额外焊接连接线，拆装维护十分便捷。安装边界方面，整个模组的外形轮廓完全适配Spresense开发板的扩展区域，板体边缘预留的两个定位孔与主控板的安装柱位置一一对应，插入金手指后可以通过螺丝将模组与主控板锁紧，避免使用过程中受震动导致接口松动；镜头组件的突出高度经过核算，安装后不会与主控板上的其他元件产生干涉，

　　也不会遮挡开发板上的状态指示灯与调试接口。实际应用中，这类模组常被用于嵌入式视觉教学实验、小型智能设备的图像采集模块开发，比如教学场景下学生可以基于该模组做HDR成像算法验证、目标识别实验，不需要自行设计相机的硬件电路与结构，只需要专注于算法调试；在小型智能巡检设备、桌面级视觉检测装置的开发中，也可以直接采用该模组作为图像采集单元，其板载式设计能充分节省设备内部空间，不需要为相机预留独立的安装仓，只需要在设备外壳上对应镜头位置开出通光孔即可完成装配。设计过程中需要重点考量镜头座与PCB板的连接强度，因为调焦时需要对镜头座施加旋转力矩，如果连接强度不足，多次调焦后容易出现镜头座松动、光轴偏移的问题，

　　因此镜头座的固定引脚采用了穿孔焊接工艺，引脚穿过PCB板后在背面做焊盘加固，能承受反复调焦的力矩而不出现位移。另外PCB板的边缘做了圆角处理，避免安装时划伤操作人员或者割坏连接线，金手指端部做了导向斜角，插入插槽时能自动对位，减少插针弯折的风险。板上的黄色定位标记用于生产过程中的SMT贴片对位，确保所有元件贴装位置精度符合要求，避免出现元件偏移导致的焊接不良。从功能特性来说，该模组支持高动态范围成像，在明暗反差较大的场景下也能同时保留亮部与暗部的画面细节，适合用于户外巡检、复杂光照环境下的图像采集场景，相比普通的定焦相机模组，它的手动调焦结构可以适配从近距离微距到中远距离的拍摄需求，开发者可以根据实际使用场景调整到最佳焦距，获得清晰的成像效果。整个模组没有多余的结构件，所有部件都集成在单块PCB板上，整体重量较轻，安装在小型移动设备上也不会带来过大的负载，不会影响设备的运动灵活性。
