TTI2011战术竞技手枪精细结构

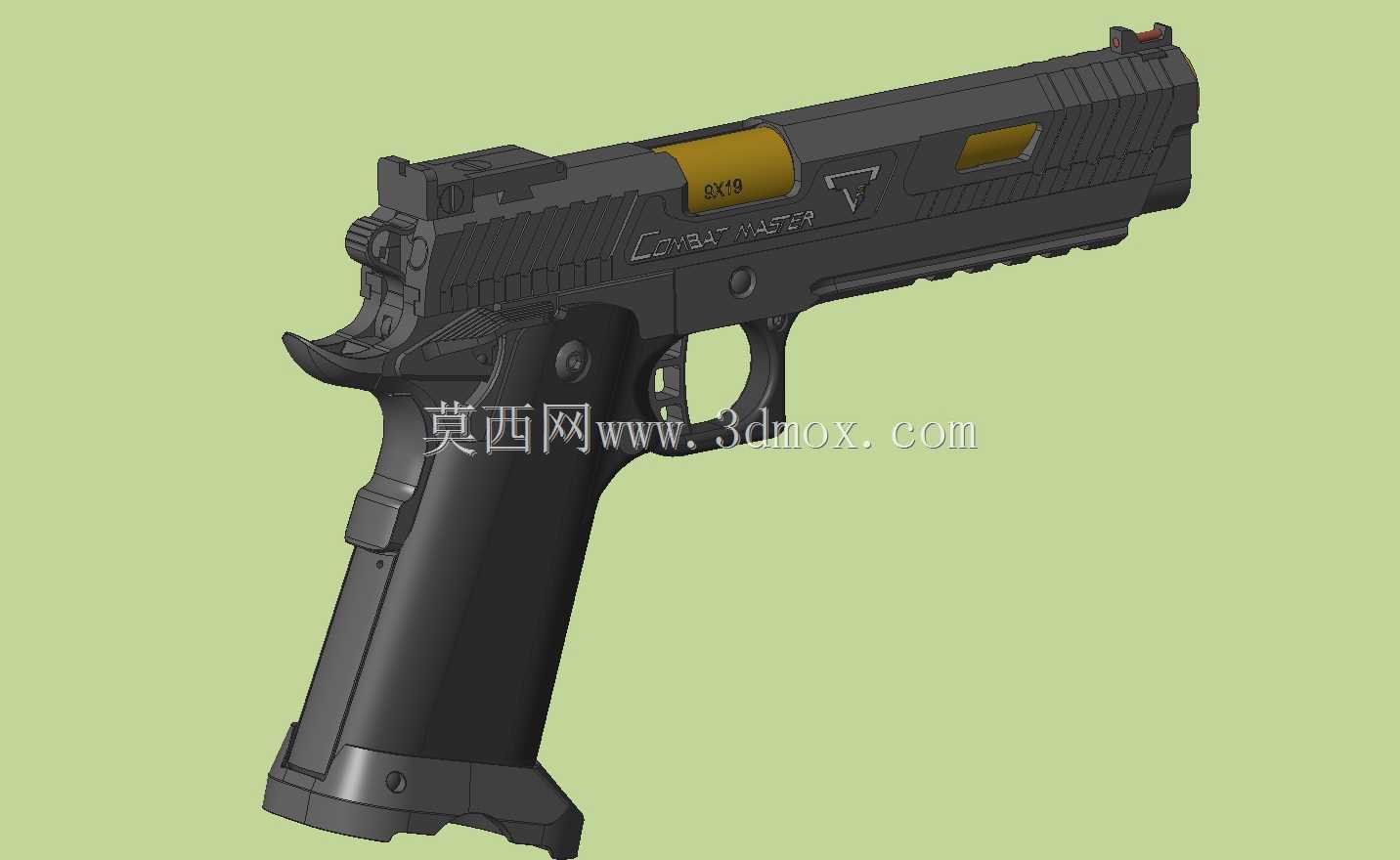

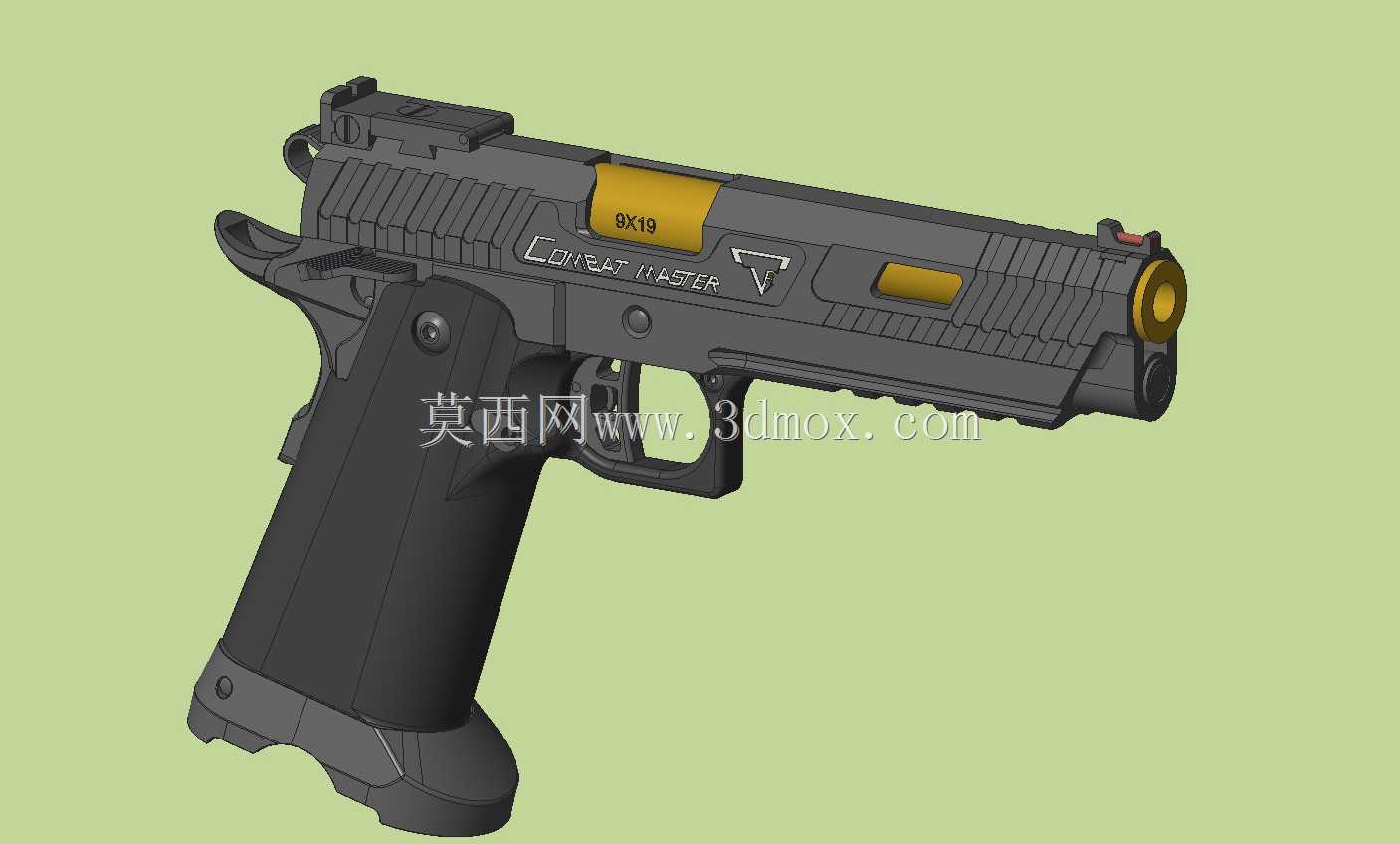

　　该竞技战术手枪的三维结构建模，围绕实用射击运动场景与战术训练装备的结构还原需求展开，整套模型完整复现了TTI2011战斗大师手枪的全部核心装配关系，覆盖套筒、枪管、闭锁机构、扳机组件、握把总成、弹匣定位结构、皮卡汀尼导轨段、机械瞄具等所有功能模块，各零件间的配合间隙、运动行程、装配定位逻辑均参照实枪的工程尺寸比例搭建，可直接用于枪械结构原理演示、战术装备外观设计参考、射击训练模拟器材开发、影视道具三维前置设计等场景。从结构设计思路来看，这款竞技手枪在经典1911手枪的基础架构上做了大量面向竞技使用的优化：套筒侧面加工有减重开槽，既降低了套筒往复运动的整体质量，加快射击循环节奏，也在外观上形成辨识度极高的战术造型；

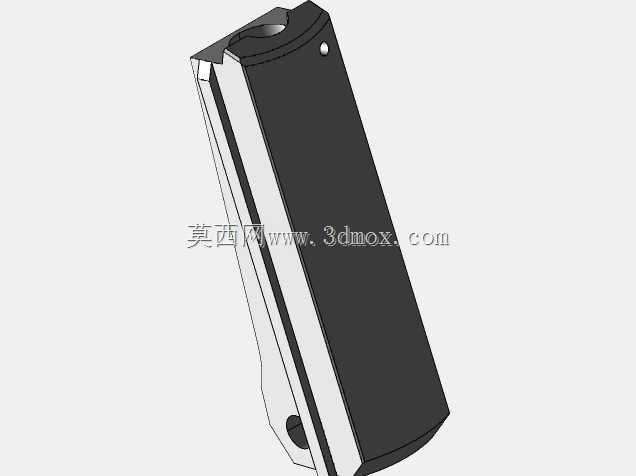

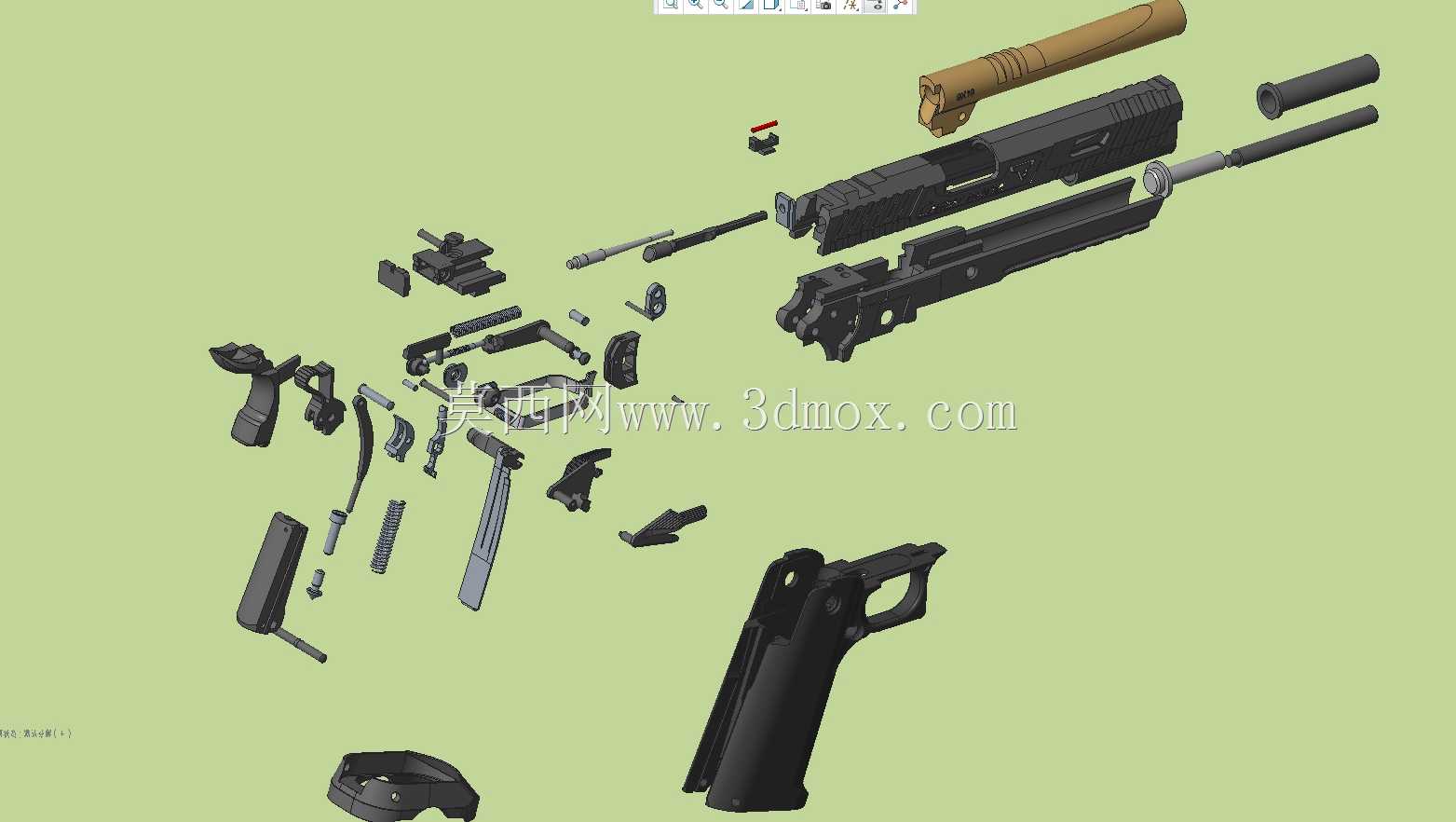

　　套筒顶部前后设置的可调式机械瞄具，预留了风偏、高低调节的安装空间，适配不同射击距离的弹道修正需求；套筒座前端整合的一体式皮卡汀尼导轨，可兼容战术手电、激光指示器等附件的安装，导轨的槽位间距、定位面尺寸均遵循通用附件安装标准，无需额外转接结构即可完成外设装配。握把部分采用了贴合手型的人体工学造型，握把表面的防滑纹理区域、弹匣底座的延伸承托结构、扳机护圈的扩口造型，都对应竞技射击中快速出枪、稳定握持、快速更换弹匣的实际操作需求，扳机组件内部的击发传动连杆、阻铁、击锤结构都做了独立的零件拆分，可直观展示单动击发模式下的动力传递路径，拆解后能够清晰呈现每一个传动件的运动轨迹与配合关系。外形尺寸方面，整枪全长、枪管长度、握把厚度、

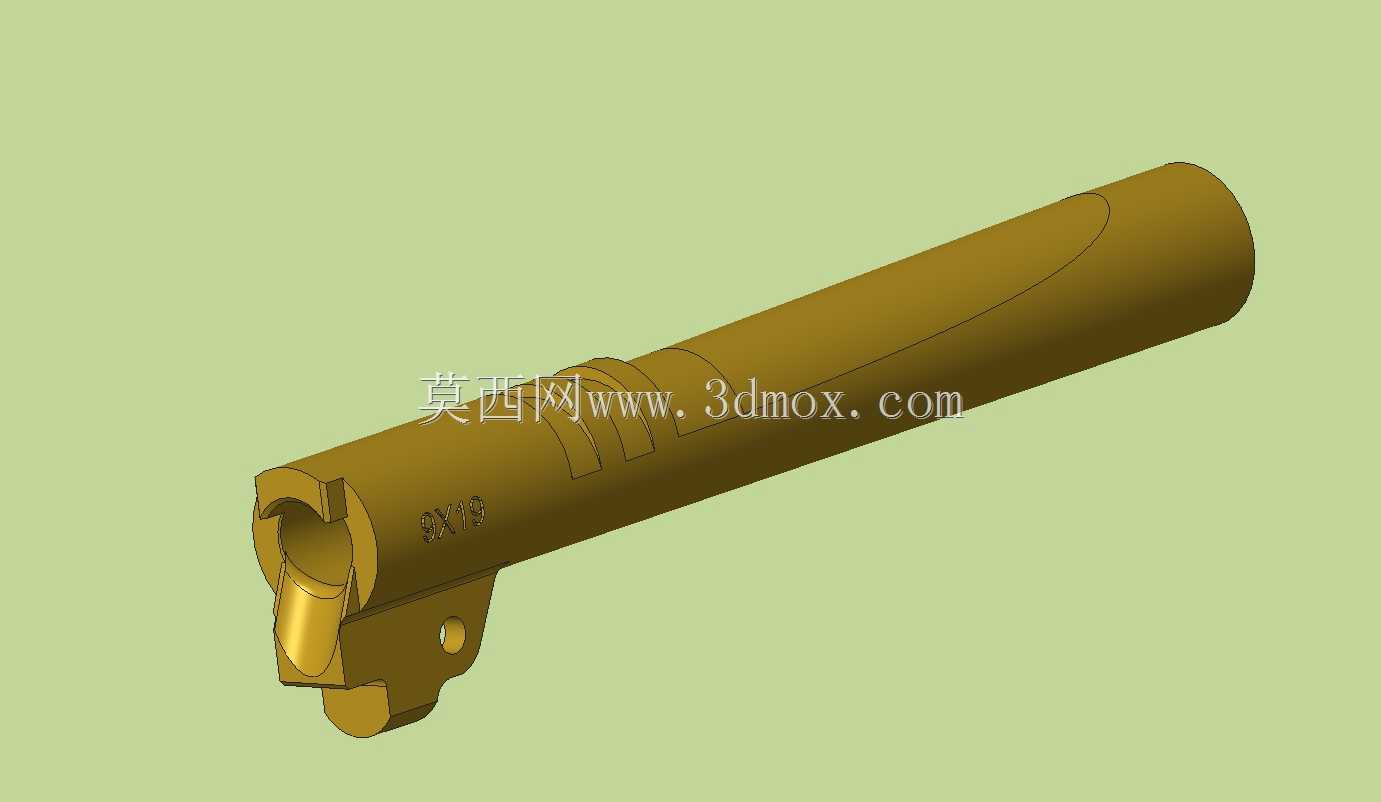

　　套筒宽度的比例均严格参照实枪参数缩放，各部件的安装边界清晰：套筒与套筒座的导向配合面预留了合理的滑动间隙，枪管偏移闭锁的铰接位置、枪管与套筒的闭锁齿配合区域尺寸精准，弹匣插入握把后的定位台阶、弹匣卡笋的锁止位置完全对应，不存在零件干涉、装配错位的问题。模型中还还原了枪管膛口、抛壳窗、击针保险、手动保险、空仓挂机杆等细节结构，每一处功能特征都没有做简化省略，既可以作为机械结构教学中讲解短管自动武器工作原理的可视化载体，也能为战术周边产品的外观设计、竞技射击器材的改装方案验证提供精准的三维参照，帮助结构设计师快速理解这类高端竞技手枪的布局逻辑，在相关模拟训练设备、道具产品的开发过程中减少基础测绘的重复工作量，直接基于成熟的装配关系开展后续的功能拓展设计。
