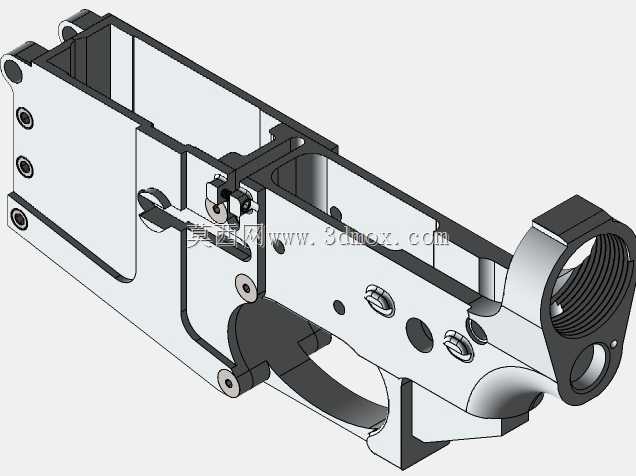

AR15步枪机匣主体结构三维数模

　　该结构为AR系列步枪核心承载机匣构件，是整枪装配的基准载体，所有枪械功能组件均依托该机匣完成定位与装配衔接。从实际应用场景来看，该构件作为民用狩猎、运动射击类枪械的核心基体，需要承担射击过程中的全部载荷传导，同时为自动机组件、发射机构、供弹结构、枪管连接段、枪托衔接部位提供统一的安装基准，其结构精度直接决定整枪的装配可靠性与射击精度表现。

　　从功能特性层面拆解，该机匣采用上下分体式衔接的结构逻辑，前端设置枪管锁紧螺纹段与配合定位面，可实现枪管与机匣的刚性同轴连接，螺纹规格适配标准AR系列枪管的锁紧扭矩要求，定位面的形位公差控制在0.02mm以内，避免枪管装配后出现倾斜偏移影响射击散布。机匣内部预留自动机往复运动的空腔导轨，导轨面做了等宽限位设计，可约束枪机框的运动轨迹，避免往复过程中出现卡滞、偏磨的问题；侧面设置的快慢机、抛壳挺、空仓挂机的安装孔位均采用同轴度公差约束，保证各操作部件转动顺畅无旷量。扳机护圈与机匣主体采用一体化成型设计，下方预留弹匣插口的定位卡槽，卡槽尺寸适配标准STANAG弹匣的锁紧结构，可保证弹匣插入后定位牢固，供弹路径与自动机进弹位置完全对齐。机匣尾部设置枪托连接的缓冲管安装螺纹，螺纹深度与同轴度严格匹配标准AR缓冲管的装配要求，可承受后坐过程中缓冲组件的反复冲击载荷。

　　从设计思路来看，该机匣在满足结构强度要求的前提下做了多处轻量化减重设计，侧面加工的多个圆形减重孔在不降低主体结构刚性的前提下，有效降低了构件整体重量，同时兼顾了散热需求，连续射击过程中可通过减重孔加快机匣内部热量的散出。所有棱角位置均做了R0.5-R2的圆角过渡处理，避免应力集中导致的构件开裂问题，尤其是在枪管连接段、枪托连接段这些高载荷区域，壁厚做了局部加厚处理，材料选用7075航空铝合金的力学性能参数做结构校核，可承受5.56mm口径弹药射击时的峰值膛压载荷，循环寿命满足民用枪械的使用强度要求。

　　从安装边界与尺寸控制来看，该机匣的总长控制在230mm左右，最大宽度42mm，主体高度65mm，所有外部接口尺寸均兼容AR系列步枪的标准通用配件，无需额外修配即可完成上下机匣的扣合、销钉连接，销钉孔位置度公差控制在0.015mm以内，保证装配后上下机匣贴合紧密无晃动。内部的发射机构安装腔尺寸适配标准AR扳机组的安装尺寸，阻铁、击锤的转动避让空间做了充分预留，不会出现部件运动干涉的问题。表面的安装凸台、螺丝孔位均按照标准战术附件的安装尺寸设计，可适配各类常用的战术配件加装需求。建模过程中所有配合面均预留了合理的表面处理公差，可适配硬质阳极氧化的表面处理层厚度，不会因为表面处理导致装配间隙过小出现装配困难的问题。
