柯尔特NewLine32转轮手枪全零件拆解结构

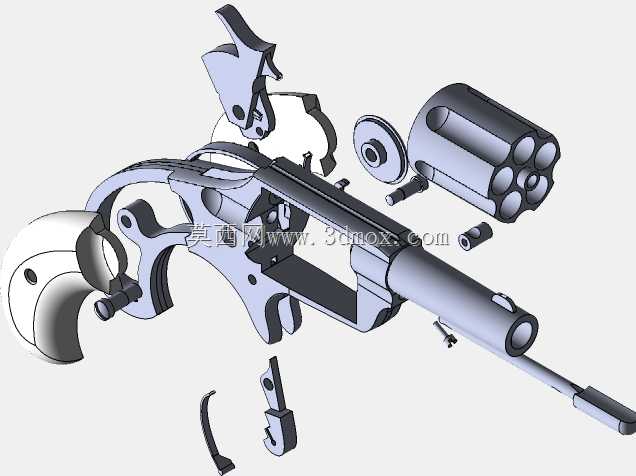

　　这套三维结构完整还原了柯尔特NewLine32转轮手枪的全部零件组成，从拆解视图可以清晰看到每一个构件的几何形态与装配对位关系，对于轻武器结构研究、机械原理教学、非标传动机构参考都有实际的工程价值。从实际应用场景来看，这类紧凑式转轮手枪的结构逻辑，不仅可以用于轻武器设计领域的结构参考，其内置的棘轮转位、击锤待击、扳机联动的机械逻辑，也能给小型精密机械、手动触发机构、定角度转位工装的设计提供成熟的结构参考，很多小型手动分度装置、棘轮锁止机构的设计逻辑，都和这类转轮手枪的核心传动逻辑同源。

　　从产品功能特性来看，整套结构包含了枪管组件、转轮弹巢、击发机构、扳机组件、握把框架、退壳构件几大核心模块，每个零件的配合公差都在模型中做了贴合实际装配的还原：转轮弹巢的六个弹腔同轴度、弹巢与枪管尾端的贴合间隙、击锤回转中心与弹巢底火位置的对位精度，都按照实际枪械的装配要求做了结构匹配，不会出现零件干涉、传动卡滞的结构问题。击锤部分的待击卡槽、阻铁配合面做了精准的曲面还原，能够实现单动待击的锁止与释放逻辑，扳机的回转行程、与阻铁的联动拨角也符合实际操作的行程要求，扣动扳机时的传动路径没有冗余的运动干涉，每一个铰接销的位置都对应了实际枪械的装配点位。

　　从设计思路来看，这套结构采用了中置框架的整体式布局，将所有传动构件都集成在左右两片握把框架之间，既保证了整体结构的刚度，也控制了整体的外形尺寸，没有多余的外凸构件，符合随身枪械紧凑化的设计要求。转轮的转位机构采用了常规的棘轮拨叉设计，每次扳机扣动或者击锤压倒时，拨叉会推动转轮转动60度，让下一个弹腔精准对准枪管轴线，定位销在转轮到位后卡入转轮外圆的定位槽，保证击发时弹腔与枪管的同轴度，避免出现击发偏差。退壳机构的设计也做了完整还原，转轮中心的退壳杆可以在摆出转轮后一次性顶出所有弹壳内的遗留物，退壳杆的复位弹簧位置、行程限位都做了结构预留，不需要额外修改就能实现对应的功能。

　　从外形尺寸与安装边界来看，整套结构的整体长度控制在紧凑便携的尺寸区间，枪管长度、握把弧度都符合单手握持的人机工程要求，所有铰接销的孔径、销长都做了统一的规格匹配，零件之间的安装间隙按照精密机械的常规配合公差设置，活动构件的运动行程都做了硬限位设计，不会出现超行程运动导致的结构脱开。握把部分的曲面贴合手掌自然握持的形态，握把片的固定螺丝位置隐藏在握把内侧，不会影响握持的手感，扳机的护圈轮廓做了圆滑过渡，避免操作时出现刮手的问题。

　　对于结构设计从业者来说，这套模型的价值不在于枪械本身，而在于其经过上百年实际验证的精密机械传动逻辑：小空间内的多构件联动、定角度间歇转位、可靠的锁止与释放、紧凑化的结构布局，这些设计逻辑可以平移到很多民用精密机械的设计中，比如小型手动操作的分度夹具、带锁止功能的手动旋钮、多工位的手动切换机构，都可以参考这套结构的传动路径与布局思路，减少设计过程中的试错成本。建模过程中对每个零件的拔模角度、壁厚过渡、应力集中位置都做了符合加工工艺的处理，大部分冲压、铣削零件的壁厚均匀，没有出现难以加工的倒扣结构，少量复杂曲面零件也符合精密铸造或者粉末冶金的工艺要求，不需要做过多的工艺修改就能直接用于加工参考。
