皮卡汀尼导轨操纵手柄转接固定支架

　　这套支架结构面向皮卡汀尼导轨与操纵手柄面板之间的刚性连接需求展开，核心作用是把外置操控模块稳定挂载到标准战术导轨上，同时保证拆装快捷、定位可靠、受力路径清晰。从实际装配场景看，这类转接件常见于需要在导轨平台上叠加控制盒、手柄面板或操作模组的场合，使用者往往要求附件既能快速卡入导轨，又能在反复操作、振动和侧向受力下不出现松动或偏转。

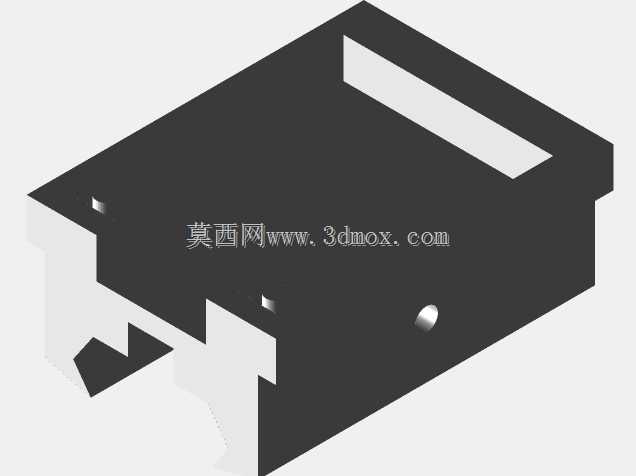

　　结构本体采用块状承力构型，整体轮廓紧凑，主体为一块近似长方体的安装基座。基座下方设计有与皮卡汀尼导轨截面相匹配的卡槽，槽口按照导轨横向棱条的间距与高度进行约束，使支架在装入后能够沿导轨方向滑移定位，并在锁紧后限制上下、左右及翻转自由度。卡槽区域并非简单开槽，而是结合导轨齿形做了让位与贴合处理，保证接触面积集中在主要承力面上，避免局部应力集中导致夹持失效。

　　基座上方预留有平整安装面，用于承接操纵手柄面板或控制模块。面板安装面与导轨夹持面之间保持明确的高度关系，这一尺寸直接决定手柄操作时的力臂长度：过高会增加侧向弯矩，使支架在频繁扳动时承受更大载荷；过低则可能造成手柄与导轨周边附件干涉。模型在高度取舍上偏向紧凑布置，尽量缩短操纵力到导轨夹持中心的距离，从而降低锁紧部位的附加力矩。

　　侧面可见圆形孔位，属于紧固件通过或锁紧定位的结构组成。该孔与下方导轨夹持机构形成配合，当紧固件旋紧时，夹紧力能够传递到导轨棱条侧面，使支架与导轨之间产生足够摩擦和机械约束。孔位周边保留了适当壁厚，避免螺纹受力或螺钉压紧时出现局部变形。对于需要频繁调整位置的使用方式，这种结构允许先松脱夹紧件，再沿导轨滑动到目标槽位，最后重新锁紧，操作逻辑直观。

　　基座顶部的长条形开槽是模型中较显眼的特征，其作用可从减重、避让和装配调节三个角度理解。开槽沿主体长度方向布置，在不明显削弱主承力截面的前提下减少材料体积，同时为手柄面板底部的凸起、线束或固定件提供避让空间。若面板安装位置需要微调，长槽也可承担一定的调节余量，使外部模块不必完全依赖单一孔位对准。槽体边缘与外壁之间保留连续材料带，保证支架在受弯、受扭时仍具备整体刚性。

　　从受力思路上看，操纵手柄工作时会产生按压、扳动和侧向推力，这些载荷首先通过面板连接部位传入支架上表面，再经侧壁传递到下部导轨夹持区，最终由导轨卡槽和锁紧件承担。因此，模型在侧壁与底板交汇处形成较厚实的过渡区域，避免出现薄弱的悬伸结构。下部卡槽的钩挂形态负责承受脱离导轨方向的拉力，而侧向锁紧则负责消除间隙，两者共同构成稳定约束。

　　安装边界方面，支架宽度需要覆盖皮卡汀尼导轨的标准横向尺寸，并在两侧留出夹持壁厚；长度方向则跨越若干导轨齿距，以保证接触齿数足够，减少单点受力。模型底部的卡口轮廓与导轨梯形齿相适配，装入时应从导轨端部滑入或按夹具结构侧向扣入，再通过侧面紧固件锁紧。外部手柄面板的固定孔需与支架上表面安装区域对应，设计时应核对面板底部突出物是否会与长槽、侧壁或螺钉头部发生干涉。

　　在三维建模过程中，这类零件需要重点控制导轨卡槽的开口宽度、齿面角度、承力台阶高度以及锁紧孔轴线位置。卡槽过紧会造成装配困难，过松则会产生晃动；锁紧孔若偏离夹持中心，可能导致压紧力不均，使支架在受侧向力时出现扭转。长槽的两端应保留合理圆角或止裂结构，避免热处理或使用过程中沿槽端产生裂纹。整体结构虽然不复杂，但对尺寸配合、刚性分配和装配顺序要求较高，是典型的导轨附件转接类机械零部件。
