PCP气动类配套工装模具结构设计

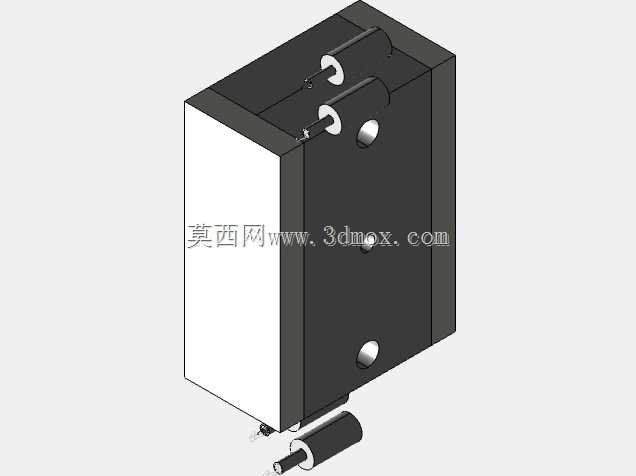

　　这套工装结构主要服务于小型气动元器件的批量压装与定位工序，在气动工具装配线、小型压力元器件生产工位中，承担工件夹持、同轴度定位、压装行程限位的核心作用，区别于常规开放式夹具，该结构采用封闭框式主体设计，能在压装作业时抵消侧向冲击力，避免工件装夹偏移导致的密封面压伤问题。从结构布局来看，主体采用长方体框式承载结构，安装基准面设置在结构后侧，预留了三个沉头安装孔位，可直接通过内六角螺栓固定在压装设备工作台面，安装孔的孔距公差控制在±0.02mm范围内，能保证重复装夹的定位精度，不需要每次作业前重新找正。结构前侧设置了两个对称的快换定位销，销体采用台阶式设计，小直径段插入工件定位孔，大直径段贴合工件端面做轴向限位，销体与主体安装孔采用H7/h6间隙配合，可根据不同规格工件快速更换定位销，不需要拆解主体结构，能适配3-5种同系列不同尺寸的工件装夹需求。

　　在功能设计上，结构下部预留了工件出料避让槽，当压装工序完成后，成品可直接从避让槽滑落到接料盒中，不需要人工手动取件，能减少单工序作业时长，提升批量生产的作业效率。结构侧面设置的两个圆柱顶杆，内置复位弹簧，在压装头下行完成压装动作回程时，顶杆会自动将工件从定位销上顶出，避免工件卡在定位销上需要人工撬取的问题，同时顶杆的伸出行程做了限位设计，最大伸出量不超过8mm，不会顶伤工件已加工完成的密封端面。主体的开合面采用精密磨床加工，平面度控制在0.01mm以内，合模后贴合面无明显缝隙，能避免压装过程中细小金属碎屑进入结构内部卡滞活动部件，日常维护只需要定期在顶杆与定位销的配合面涂抹少量润滑脂即可，不需要频繁拆解清理。

　　从安装边界来看，整体结构的长宽高尺寸控制在紧凑范围内，不会占用过多工作台安装空间，适配多数小型台式压装机、气动冲床的工作台安装尺寸，后侧安装基准面与前侧作业面的平行度公差经过严格校核，压装时的压力方向与工件轴向完全重合，能避免压装过程中出现偏载导致的工件密封圈剪切失效问题。结构的受力部件均采用45号钢调质处理，表面做发黑防锈处理，活动部件的接触面做淬火加硬处理，硬度达到HRC45-50，能承受长期反复压装的冲击力，不会出现部件变形、磨损过快的问题。在实际产线应用中，该类工装结构常搭配小型气动压力机使用，单工位的作业节拍可控制在8秒以内，相比传统的手动虎钳装夹方式，装夹定位效率提升60%以上，同时压装成品的合格率能稳定控制在99.5%以上，减少了因装夹偏移导致的工件报废问题。设计过程中特意规避了复杂的异形曲面结构，所有加工面均为平面与圆柱面，可通过普通铣床、磨床、钻床完成全部加工工序，不需要使用五轴加工中心等高端设备，加工成本较低，适合中小批量生产场景的工装自制需求，结构的所有活动部件均设置了防尘遮挡结构，在打磨、压装产生金属碎屑的作业环境中，也能保证活动部件动作顺畅，不会出现碎屑卡滞导致的工装失效问题。
