PCP气步枪骚本结构全套工程图纸

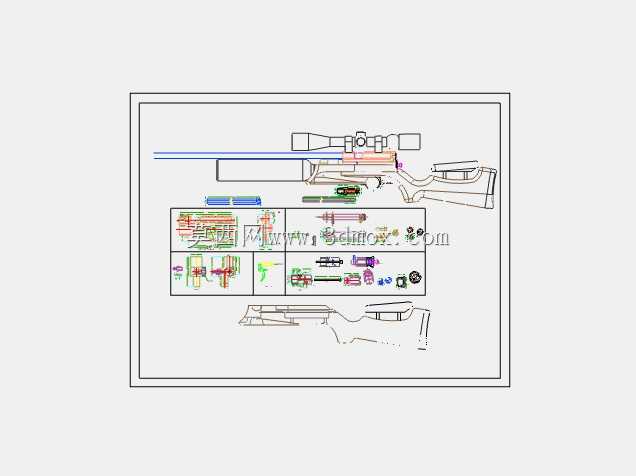

　　这套PCP骚本的结构图纸，完整覆盖了整枪从外部枪托护木到内部核心气路、击发组件的全部装配关系与零件细节，在民用气动运动器材的结构设计领域，这类完整的全拆分图纸能为结构研发、改装优化提供非常具象的参考依据。从实际应用场景来看，这类预充气式气枪多用于户外休闲射击运动、小型靶场训练以及气动器材的结构教学场景，其结构设计的合理性直接决定了射击精度、气密性维持时长以及操作的顺畅度。

　　先看整体的安装边界与尺寸逻辑，整枪采用传统有托布局，枪托部分贴合人体工学的握持曲线做了轮廓收窄，护木前段预留了标准皮卡汀尼导轨的安装位，可兼容不同倍率的光学瞄准镜，图纸中完整呈现了瞄准镜与机匣顶部导轨的配合公差，安装基面的平面度要求控制在0.02mm以内，避免瞄准镜安装后出现应力变形影响归零精度。整枪总长度控制在1100mm区间，枪管长度占比约60%，枪管与机匣的连接采用过盈配合加横向销钉固定的方式，能有效抵消击发时的气压反冲带来的部件位移。

　　核心的气路结构是这套设计的重点，图纸中拆分了储气室、恒压阀、击锤组、导气管路的全部零件细节，储气室布置在枪管下方的护木内部，充分利用护木的空腔空间，在不增加整枪横向尺寸的前提下最大化储气容积，恒压阀的进气端与储气室采用锥面密封配合，密封锥面的粗糙度要求达到Ra0.8，确保高压气体下的长期密封可靠性，避免慢撒气的问题。击锤组采用平移式击发结构，击锤的滑动导轨与机匣本体一体加工，导轨的平行度公差控制在0.015mm，保证击锤往复运动时无卡滞，击锤簧的预压行程在图纸中做了明确标注，可通过尾部的调节螺丝调整击发力大小，适配不同压力下的恒压阀开阀需求。

　　从设计思路来看，这套结构充分考虑了日常维护的便捷性，整枪的分解不需要专用工具，仅通过拔出几个固定销钉就能完成核心组件的拆分，扳机组件采用两道火设计，图纸中明确了扳机行程、扳机力的调节结构，第一道火行程约2mm，用于消除扳机间隙，第二道火行程约1mm，击发清脆无多余行程，能有效提升射击时的操控手感。供弹结构采用旋转弹轮设计，弹轮的容弹槽与枪管进弹口的同轴度公差控制在0.03mm以内，避免弹丸装填时出现偏斜影响出弹精度，弹轮的定位簧片采用弹性不锈钢材质，确保每次旋转后都能精准到位，不会出现错位卡弹的问题。

　　枪托部分采用分体式设计，贴腮板的高度可通过下方的调节螺丝进行微调，适配不同使用者的瞄准习惯，枪托尾部的缓冲垫采用软质橡胶材质，能有效吸收击发时的后坐力，提升连续射击时的舒适度。图纸中还完整呈现了所有小零件的细节，包括各类密封O圈的规格、固定螺丝的长度与螺纹规格、销钉的配合公差，甚至小到保险拨片的转动行程、扳机护圈的轮廓尺寸都做了明确标注，整套图纸的装配关系清晰，零件之间的干涉检查全部完成，不存在结构冲突，不管是用于结构学习还是改装参考，都能直接对应到实际的加工与装配环节，不需要再额外做结构修正。在实际的生产加工场景中，这套图纸的尺寸标注完整，形位公差要求明确，可直接用于CNC加工、3D打印打样的生产指导，核心承压部件的材料选用建议也能从结构尺寸上得到对应，比如储气室的壁厚设计满足30MPa高压下的强度要求，安全系数达到2.5以上，完全符合气动器材的安全设计规范。
