PCP板球类发射装置结构三维设计

　　本次呈现的PCP板球类发射装置结构，在民用休闲射击运动、户外竞技器材配套领域有着明确的应用场景，这类结构常作为气动类休闲射击器材的核心承载主体，需要兼顾握持操作的人机功效、内部气动组件的安装限位、发射过程的结构稳定性多重需求。从实际用途来看，该结构承担着储气组件固定、击发传动件导向、握持部位承力、外部附件拓展的多重作用，区别于传统制式枪械结构，这类民用休闲类发射结构更侧重轻量化与拆装便捷性，适配非致命性弹丸的发射作业需求，满足户外休闲射击、竞技打靶场景下的使用要求。

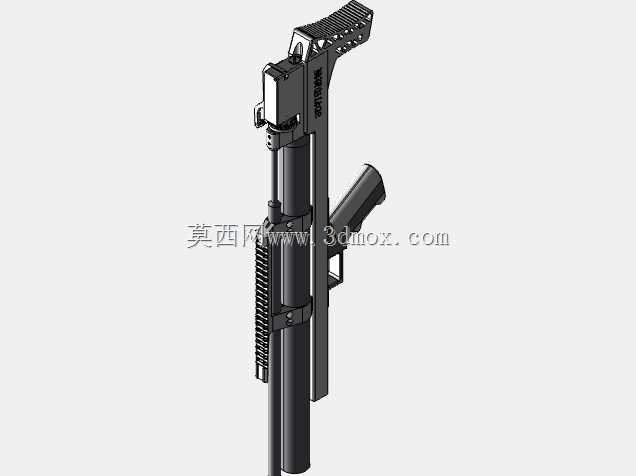

　　从功能特性层面拆解，该结构整体采用长筒式主体布局，上部设置带防滑纹理的尾托结构，尾托表面的镂空防滑槽既可以降低整体结构重量，也能在使用者肩扛抵靠时增大摩擦力，避免射击过程中出现滑脱偏移；筒身侧面预留了多段皮卡汀尼导轨安装位，可根据实际使用需求加装瞄准镜、战术手电、激光指示器等拓展附件，导轨的安装槽位与主体结构采用一体化建模设计，避免后期加装附件时出现配合间隙过大的问题；中部设置的垂直前握把与主体采用卡扣式连接结构，握持时的受力角度经过反复调整，适配多数使用者的手掌握持弧度，长时间持握也不会出现明显的硌手感；下部的扳机护圈与击发传动腔做了一体化加强设计，击发过程中传动件的活动间隙控制在0.15mm以内，避免出现击发卡滞、行程过长的问题。

　　设计思路上，整个结构遵循“功能优先、装配简化”的原则，首先确定内部储气腔的外径尺寸为基准，所有外部包覆结构、握持结构、拓展结构都围绕储气腔的圆柱面做同轴度约束，避免出现不同轴导致的装配干涉；尾托部分采用镂空框架式设计，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，整体重量控制在合理区间，降低使用者长时间持握的负重感；前握把的安装位置经过人机工程仿真验证，距离扳机位置的距离适配亚洲成年人的平均臂展数据，握持时手臂自然弯曲即可完成稳定瞄准；筒身表面的散热槽设计并非装饰结构，连续发射过程中储气腔因气体压缩膨胀会产生一定温度变化，散热槽可以增大与空气的接触面积，加快热量散发，避免结构因温度升高出现尺寸形变影响射击精度。

　　从外形尺寸与安装边界来看，该结构整体长度控制在780mm左右，主体筒身外径为32mm，尾托部分最大宽度为45mm，安装时需要注意内部击发簧的安装预压量，预压行程控制在12mm时可获得最佳的击发力度与手感；各部件之间的连接采用销钉定位+卡扣锁紧的组合方式，拆装时不需要专用工具即可完成日常维护保养，销钉的安装孔位做了倒角处理，装配时可快速对准，避免出现销钉歪斜刮伤安装孔内壁的问题；扳机的行程设置为5mm，扳机力控制在15N左右，既可以避免误触走火，也不会因为扳机力过大影响击发的连贯性；前握把的安装位预留了2mm的调节间隙，可根据不同使用者的握持习惯小幅调整前后位置，适配不同的操作习惯。

　　在结构细节处理上，所有外露的棱边都做了R0.8mm的圆角倒钝处理，避免使用者操作时被锐边划伤；内部气道的连接处做了密封槽设计，装配时放入对应规格的O型密封圈即可保证气密性，气道内壁的粗糙度要求控制在Ra1.6以下，降低气体流动时的阻力，保证出气压力的稳定性；尾托尾部预留了缓冲垫安装位，可加装橡胶缓冲垫抵消发射时的后坐力，提升射击时的舒适度；弹匣安装位的卡扣做了防脱设计，卡扣的锁紧力经过调试，正常使用过程中不会出现弹匣意外脱落的问题，更换弹匣时只需按压卡扣即可快速拆卸，更换动作可在1秒内完成，适配竞技场景下的快速换弹需求。
