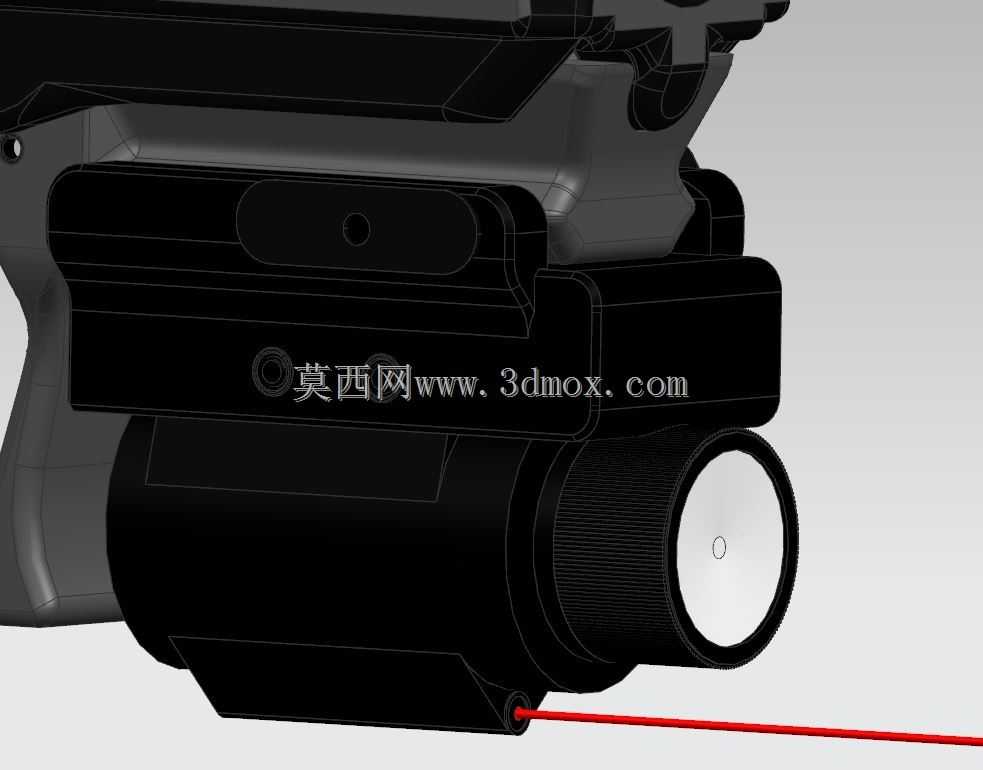

手枪配套下挂式激光瞄准装置结构设计

　　这款下挂式激光瞄准装置，主要适配常规制式手枪的套筒座下方皮卡汀尼导轨安装位，是面向轻武器战术使用场景设计的配套附件，核心作用是在近距离交战、低光照作业环境下，为使用者提供快速直观的弹道指向参考，省去传统机械瞄具的三点一线对齐流程，缩短瞄准反应时长，提升突发场景下的首发命中概率。从结构设计逻辑来看，整个装置采用模块化分层布局，最外侧为高强度工程塑料注塑成型的外壳，外壳做了圆角过渡处理，避免尖锐棱角在枪械快速出枪、收枪过程中勾挂衣物或者装具，外壳表面设置了细密的防滑滚花区域，对应装置的激光调校旋钮位置，方便使用者戴战术手套时也能精准拧动旋钮完成弹道归零调校。装置的核心安装结构位于壳体上部，

　　设置了与标准皮卡汀尼导轨匹配的卡槽以及快拆锁紧压块，压块采用偏心轮锁紧结构，不需要额外工具就能快速完成装拆，安装后整体贴合套筒座下沿轮廓，不会超出手枪握把的前后边界，避免影响手枪正常入套收纳，也不会干扰弹匣的正常插拔更换。装置的激光发射模组位于壳体前端最下方位置，发射端做了内凹防护设计，避免日常携行过程中磕碰刮花发射透镜，激光光路与枪管轴线保持平行校准基准，调校机构采用十字分立式调节螺丝，分别对应高低、左右两个方向的弹道偏移修正，每拧动一格对应固定的弹道偏移量，调校完成后设置了防松阻尼结构，避免射击过程中的震动导致校准点偏移。供电模块集成在装置壳体内部，采用紧凑的纽扣电池仓设计，电池仓盖做了防水密封圈结构，能够应对雨天、

　　扬尘环境下的正常使用，开关按键设置在装置后侧靠近扳机护圈的位置，使用者双手正常据枪时，持枪手的食指可以在不移动据枪姿势的前提下快速触碰到开关，完成激光的点亮、常亮、频闪模式切换，频闪模式主要用于突发情况下的目标干扰，提升战术应对灵活性。从安装边界尺寸来看，整个装置宽度控制在32毫米以内，安装后不会向手枪两侧突出过多，避免携行过程中产生多余的凸起勾挂，高度方向从导轨安装面到装置底部的距离控制在28毫米，不会超出常规手枪战术枪套的内部容纳空间，不需要更换专用枪套就能正常携行，整体重量控制在85克以内，安装后不会明显改变手枪的重心位置，避免影响原枪的握持平衡与射击手感。在结构强度设计上，壳体内部设置了纵横交错的加强筋结构，

　　既能够减轻整体重量，也可以承受手枪射击时的往复震动，保证内部激光模组、电路板、电池接触件的连接稳定性，反复拆装、长时间射击震动后也不会出现结构松动、激光点偏移的问题。装置的前端激光头位置做了防漏光遮光设计，避免激光从壳体缝隙漏光干扰使用者视线，外壳表面做了哑光黑色氧化质感处理，不会产生反光暴露使用者位置，适配战术使用的隐蔽性需求。不同于传统的外置式瞄准配件，这款装置的整体轮廓完全贴合手枪下部的线条，安装后与枪身融为一体，没有多余的突出结构，在日常训练、勤务携带过程中都能保持稳定的使用状态，针对近距离快速瞄准的使用需求做了专门的操作优化，所有调节、开关操作都不需要改变据枪姿势就能完成，符合实战场景下的操作逻辑。
