多孔型框架立方材料结构造型

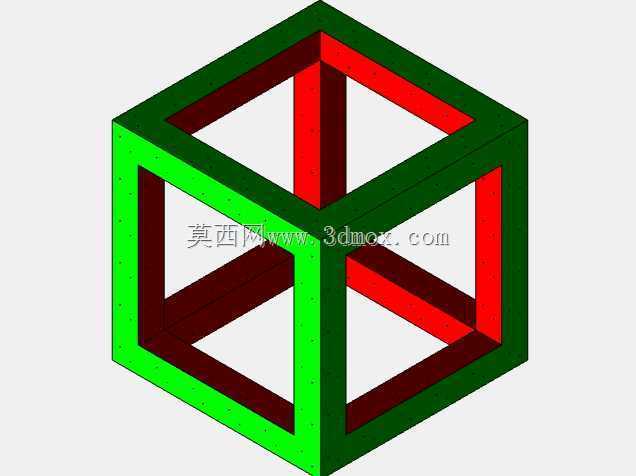

　　这套三维结构呈现的是一种规则立方框架式多孔材料构型，整体由三组互相垂直的方形杆件在空间中交织围合，形成外轮廓规整、内部贯通的镂空立方体。模型没有封闭实体外壳，杆件沿立方体棱边及内部对应方向布置，相邻杆件在节点处连续交汇，构成可承受多向载荷的空间骨架。从视觉上可以看出，外框杆件与内部杆件保持一致的截面逻辑，孔洞沿三个正交方向完全打通，流体、气流或填充介质能够沿直线通道穿过整个结构，同时斜向区域也因杆件之间的开放间隙形成连通空间。

　　在工程应用中，这类多孔框架并不只是抽象几何展示，它常被用于轻量化承载、吸能缓冲、热交换、催化载体、过滤支撑以及复合材料增强相设计。对于需要在有限体积内兼顾刚度与减重的部位，规则框架比随机泡沫更容易预测力学响应；杆件的布置方向明确，压缩、剪切和弯曲载荷的传递路径也更清晰。将其置于夹芯结构内部时，外部面板负责承受面内拉压与表面冲击，内部框架则承担法向支撑和剪切传递，能够抑制面板过早屈曲。若用于热管理场景，贯通孔道可为冷却介质提供流动空间，连续杆件则承担热量传导路径，通过调整杆件截面、孔格尺寸和骨架密度，可以在压降与换热面积之间取得平衡。

　　建模时首先需要确定立方单元的边界尺寸。该结构以一个立方体空间为安装边界，所有杆件均不得超出该包围盒，外侧面由杆件外侧共同构成近似平整的参考面。实际设计中，应先依据试验件或装配空间确定单元边长，再根据目标孔隙率反推杆件截面宽度。若杆件截面过大，孔道会被压缩，流体通过能力下降，结构也趋近实体；若截面过小，虽然开孔率提高，但节点连接处应力集中更明显，受压时容易发生杆件屈曲。因此截面取值需要结合材料弹性模量、屈服强度以及预期载荷方向共同校核。

　　结构的关键在节点。三组正交杆件在空间交点处合并，若仅采用简单搭接而不处理交汇区域，导入仿真或进行增材制造时容易出现非流形边、薄面或接触不连续。合理做法是在节点位置保留共同实体区域，让杆件通过布尔合并形成一体骨架，再对内角进行适度圆角过渡。圆角半径不宜盲目增大，因为它会侵占孔道截面，尤其在小孔径高孔隙率设计中，过大的圆角可能使相邻孔道在节点处缩颈。对于需要数控加工或铸造的方案，还要关注杆件之间的刀具可达性和拔模方向；而对于金属增材制造，则应检查悬垂面、粉末排出和支撑去除，贯通孔道在成型后需保证未烧结粉末能够顺利清理。

　　从受力思路看，外框杆件构成主要边界承载环，内部杆件负责把载荷分散到多个孔格。沿立方体法向施压时，与载荷方向平行的杆件承受轴向压缩，横向杆件通过节点约束其侧向变形，使整体呈现周期性屈曲和渐进吸能特征。若材料用于缓冲垫或防护层，这种逐层压溃的过程比实心块更有利于降低峰值应力。若作为科研文章中的几何模型，规则化孔格还便于划分结构化网格，能够在相同边界条件下对比不同杆径、不同单元数量和不同材料参数对等效弹性模量、泊松比及屈服平台的影响。

　　安装边界方面，该构型可按单胞方式重复阵列，也可作为独立试样嵌入固定框内。单胞使用时，六个外侧面应与相邻部件保持明确接触关系；若需要粘接或焊接，外侧杆件的接触面宽度决定连接强度，过窄的杆面会导致局部压陷。阵列使用时，相邻单元之间最好共享节点和杆件，避免出现双壁重叠，双壁不仅增加质量，还会在薄片区域产生制造缺陷。对于流体通过类用途，外框尺寸应与管道、反应腔或夹具内腔匹配，孔道方向优先沿主流方向布置；对于承载类用途，则应让密度较高的杆件方向对准主载荷路径。

　　整体造型虽然简洁，但对尺寸比例敏感。杆宽、单元边长、内孔净宽和节点圆角共同决定孔隙率、比表面积、等效刚度和流动阻力。设计过程中应先明确结构服务于力学承载还是介质通过，再围绕这一目标调整骨架粗细与开孔大小，使外观上的立方镂空结构真正转化为可分析、可制造、可装配的工程构件。
