UCF209方形凸台带座外球面轴承结构

　　在各类轻工输送、农业机械、小型工业传动线的布局设计中，支撑端的轴承选型往往直接决定了整套传动机构的维护成本与运行稳定性，UCF209这类方形凸台结构的带座外球面轴承，正是针对中低速、中等载荷的水平或垂直传动轴支撑场景开发的标准支撑组件。从实际工程应用来看，这类轴承座常被用在皮带输送机的辊筒两端支撑、小型风机的叶轮轴固定、农用脱粒设备的传动轴定位、食品包装线的主动辊支撑等场景，这类场景普遍存在安装基面平整度有限、轴系存在一定对中偏差、需要后期快速维护更换的共性需求，而带座外球面轴承的自带调心特性，刚好可以抵消1-2度范围内的轴系安装偏角，避免轴承因安装不对中出现早期点蚀、保持架碎裂的问题。

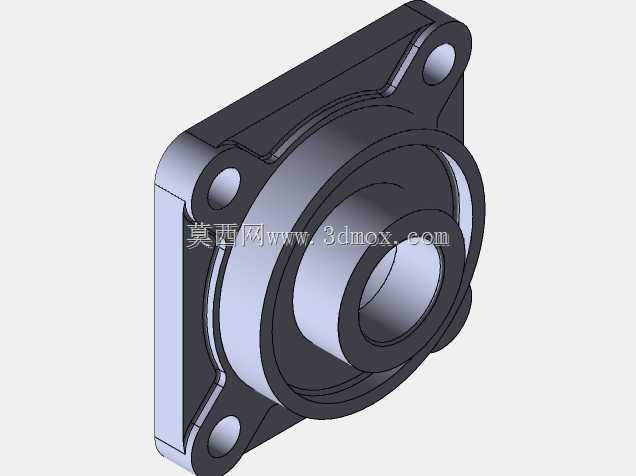

　　从结构设计逻辑来看，这个模型完整还原了UCF系列方形座的核心特征：整体采用方形安装法兰布局，四个角位预留贯通式安装螺栓孔，相比菱形座、悬挂座的结构，方形座的四个安装点受力更均匀，在承受径向载荷为主、伴随少量轴向冲击的工况下，安装螺栓的抗剪切疲劳表现更稳定，适合安装在型钢焊接机架、铸铁设备基板这类平整的安装基面上。轴承座主体的凸台结构做了加厚处理，凸台内孔与外球面轴承的外圈球面做适配配合，既保证轴承外圈可以在一定角度内灵活调心，又能限制轴承外圈在重载下出现周向转动，避免座孔出现磨损旷量。座体的中心通孔做了阶梯式设计，外侧的大直径台阶可以容纳轴承的密封端盖，内侧的通孔直径匹配对应轴径的穿入需求，同时在座体与轴承外圈的配合位置预留了润滑脂注油通道的安装空间，方便后期运维时补充润滑脂，延长轴承的无故障运行周期。

　　从安装边界尺寸来看，这款UCF209适配的轴径为45mm，对应标准209系列外球面轴承的内孔尺寸，方形法兰的四个安装孔中心距符合行业通用标准，安装螺栓选用M16规格的六角头螺栓即可完成固定，安装时需要注意安装基面的平面度公差控制在0.1mm以内，避免强行锁紧螺栓导致座体出现变形，挤压轴承外圈导致调心功能失效。轴承座的总高度从安装基面到轴承内圈中心的距离符合标准安装尺寸，在做轴系布局设计时，可以直接调用这个模型完成装配干涉检查，不需要额外核对安装孔位、中心高这类基础参数，能大幅缩短传动支撑部分的设计周期。

　　在三维建模的细节处理上，这个模型完整还原了铸件的拔模斜度、安装孔的倒角、轴承配合面的精加工余量特征，所有的圆角过渡都符合铸铁件的工艺要求，没有出现尖锐直角这类不符合铸造工艺的结构，在做装配仿真时，可以直接模拟螺栓锁紧后的应力分布，也可以基于这个模型做轻量化改型，比如针对防腐需求做不锈钢材质的结构适配，或者针对重载场景做加强筋的加厚调整。需要注意的是，这类带座轴承在实际选型时，要根据轴系的实际载荷方向调整安装方向，尽量让轴承座的承载区正对径向载荷的作用方向，避免安装螺栓承受持续的径向剪切力，同时在安装时要保证轴承内圈的顶丝完全锁紧在轴的定位平面上，避免轴运转时出现内圈跑圈的问题，磨损轴颈导致整个轴系报废。
