氢气加注站手持加氢枪结构设计方案

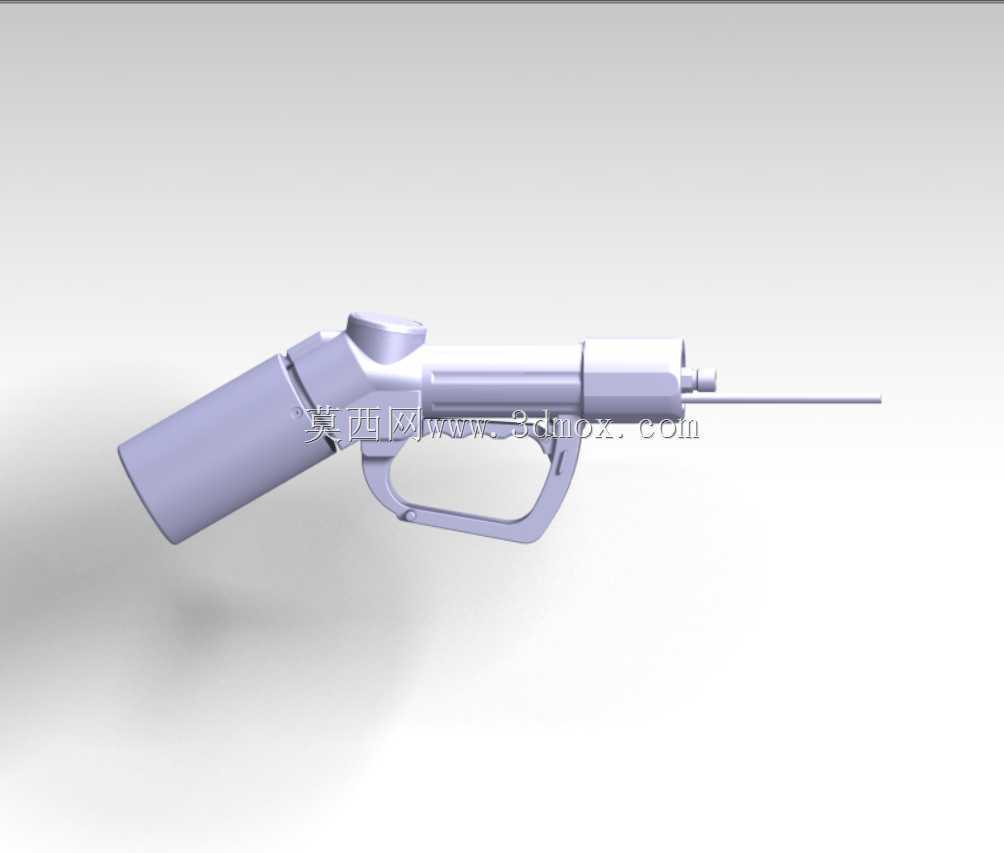

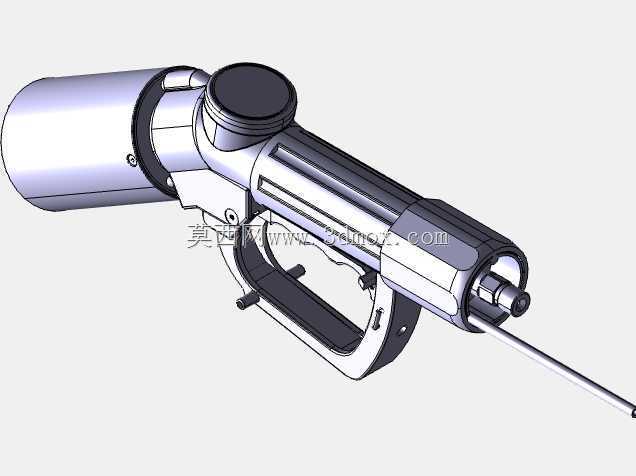

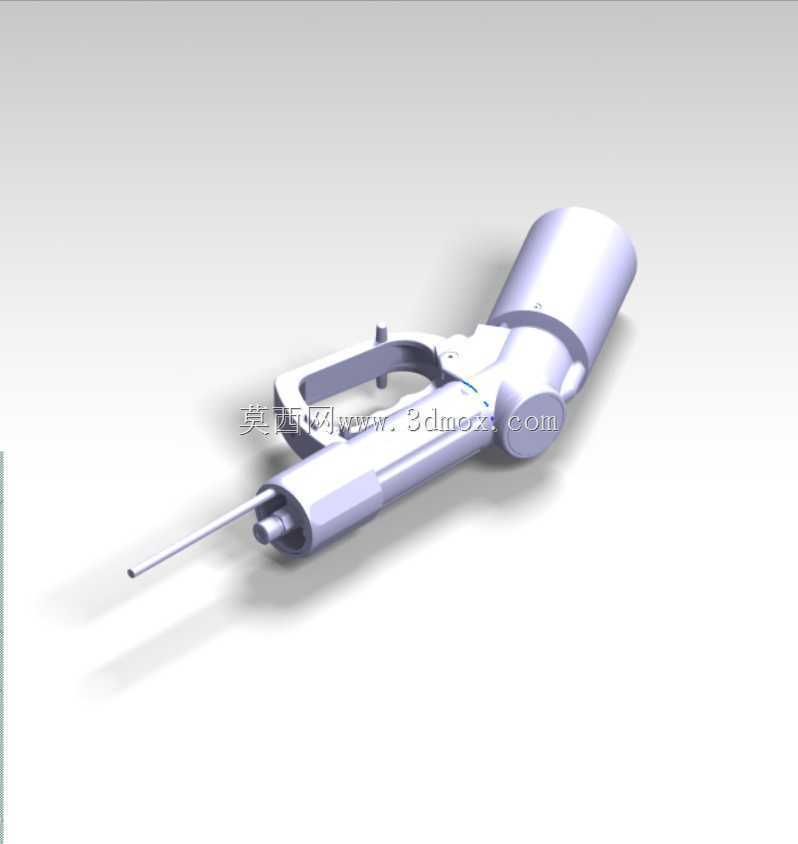

　　这套加氢枪的结构设计，核心围绕加氢站现场的实际加注作业场景展开，日常作业中操作人员需要长时间手持设备完成车辆储氢瓶的对接、加注、脱开全流程，因此整体握持区域的弧度完全贴合人手自然握持的发力姿态，扳机位置的行程设置兼顾了操作反馈力度与误触防护需求，避免操作人员长时间作业产生手部疲劳，同时也能防止作业过程中意外触碰扳机引发的加注异常。从功能实现逻辑来看，设备前端的细长注嘴是核心对接部件，其外径尺寸匹配主流车载储氢瓶加注口的内孔公差范围，插入深度经过反复校核，既能够保证加注过程中密封面完全贴合，杜绝高压氢气泄漏的风险，又不会因为插入过深导致对接、拔脱过程卡滞。注嘴根部设置的密封结构采用多级阶梯密封设计，能够适配高压工况下的密封需求，

　　在氢气加注的高压工作区间内，密封面的比压始终保持在合理范围，不会因为压力波动出现密封失效，也不会因为密封件过度压缩导致插拔阻力过大。枪身主体的腔体内部集成了流道与控制阀组的安装空间，流道的走向采用平滑圆弧过渡，没有直角弯折结构，能够最大程度降低高压氢气在流道内流动的阻力，减少加注过程中的压力损失，同时也能避免高速气流在直角区域产生涡流引发的振动与噪音。枪身尾部的接口区域预留了标准的高压管路连接边界，接口的安装端面设置了定位止口，能够保证与现场加注管路对接时的同轴度，避免管路安装偏斜导致的附加应力作用在枪身结构上，长期使用下出现结构疲劳损坏。扳机与内部阀芯的联动结构采用杠杆式传动设计，传动比经过优化，

　　操作人员只需要施加较小的握力就能够完成阀芯的开启与关闭动作，同时扳机的锁定结构能够在加注状态下保持阀芯开启位置，不需要操作人员持续握持施力，进一步降低作业强度。枪身外部的防护结构充分考虑了加氢站现场的作业环境，外壳的边角全部做了圆弧倒钝处理，没有尖锐凸起，避免作业过程中磕碰对操作人员或者车辆表面造成损伤，外壳材质的选型预留了防静电、耐低温的性能适配空间，因为高压氢气节流过程会产生明显的温降，结构设计时已经考虑了不同材质部件之间的热膨胀系数差异，在低温工况下各配合面的间隙依然能够保持在设计公差范围内，不会出现卡滞或者间隙过大泄漏的问题。从安装边界来看，整枪的重心位置设计在握持区域的中心附近，

　　操作人员单手握持时不会出现前端或者后端过重的情况，长时间举枪对接也不会产生明显的负重感，枪身的最大外径控制在人手能够舒适握持的范围内，不同手型的操作人员都能够稳定持握。注嘴前端的导向段设计有微小的锥度，在对接车载加注口时能够自动导正位置，即使操作人员对接时存在小幅的角度偏差，也能够顺着锥面顺利滑入加注口完成对接，降低对接操作的难度，提升作业效率。枪身侧面预留了状态标识的安装位置，能够清晰标注加注方向、操作提示等信息，方便现场操作人员快速识别设备状态，避免误操作。整体结构的拆解维护也做了针对性设计，易损的密封件都设置在便于拆卸的位置，日常维护时不需要完全拆解整枪就能够完成密封件的更换，减少设备停机维护的时间，适配加氢站连续作业的使用需求。在结构强度校核层面，所有承压部件的壁厚都按照高压工况下的安全系数要求做了冗余设计，能够承受远超工作压力的测试载荷，不会出现结构破裂的风险，同时承压部件与外部握持外壳之间设置了隔热间隙，即使内部流道因为氢气节流出现低温，外部握持区域的温度也不会过低，避免操作人员操作时出现冻伤风险。
