发动机检修支撑固定支架结构

　　这套支撑结构主要面向发动机总成拆装、台架检修以及零部件预装工位，常见于维修车间、试制工段和小型装配单元。实际使用时，发动机或相关动力部件通过上部安装板与支架连接，支架承担整机重量并把载荷传递到地面，避免检修过程中部件悬空、翻转或晃动。

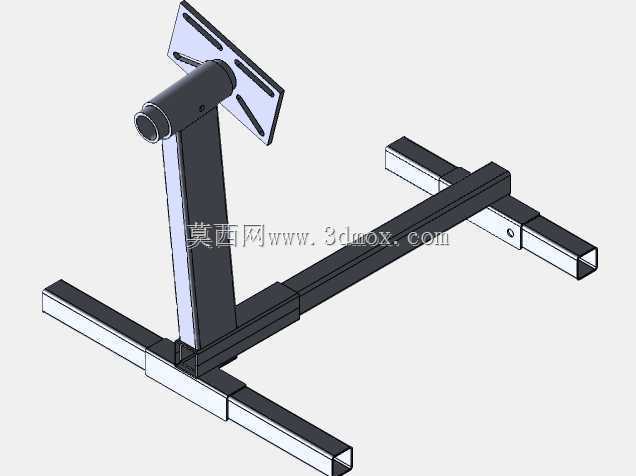

　　上部支承区域采用带安装孔的连接板形式，孔位用于穿入螺栓，与发动机壳体上的既有安装点配合。连接板附近设置加强结构，使螺栓预紧力和发动机自重能够分散到竖梁上，减少局部应力集中。支承面的高度经过抬高处理，操作人员可以在较舒适的位置完成油液排放、连接件拆卸、外围附件检查等工作，不必长期蹲姿作业。

　　竖向承载件采用矩形截面型材思路，截面方向兼顾抗弯与抗扭。发动机重心并非始终落在支架中心，拆装离合器、缸盖、管路等部件时还会产生偏载，因此立柱不能只按简单轴向受压考虑，需要同时校核侧向弯矩。模型中立柱与底梁交接处形成刚性节点，能够限制上部支承板在受偏载时的转角，保证支架在作业过程中保持稳定。

　　底部采用十字形或近似十字形展开的支腿布局，两支承方向向外延伸，扩大接地范围。与单根立柱直接落地相比，这种底架能够显著降低倾覆风险，尤其在发动机被轻微撬动、螺栓拆卸产生冲击载荷时，支腿外端可提供更大的抗倾覆力矩。底梁端部保留平直支撑面，便于放置在车间地坪上，也可根据现场条件增加地脚压板或减震垫。

　　从设计思路看，该结构没有采用复杂铸件，而是以规则型材焊接或栓接组合为主，制造门槛较低，下料、拼焊和后加工都比较方便。上部安装板可根据不同发动机型号更换，下部通用机架则保留标准接口，这样既能满足专用支撑需求，也能提高机架重复利用率。若用于多品种小批量维修场景，可在安装板上设置可调孔系或增加转接板，以适配不同壳体孔距。

　　安装边界方面，底架占地由两支腿长度决定，布置工位时需要在支架周围预留发动机吊装、工具操作和人员通行空间。上部连接孔的位置应与发动机重心匹配，不能仅追求孔位对齐而忽略重心偏置。立柱高度需结合检修人员操作高度、吊具取件距离以及下部接油盘空间综合确定。底梁与地面接触处应保证平整，若地面强度不足，可增设垫板以降低局部压强。

　　结构细节上，型材端部、焊接节点和安装孔周围是建模与制造时需要重点关注的部位。端部封闭可提高型材防腐蚀能力，焊缝布置应避免在高应力区形成突变，安装孔则需保证孔径与螺栓等级匹配。整体模型把承载立柱、展开底架和发动机连接界面清晰表达出来，可作为维修工装设计、工位布局校核以及非标支架二次改型的结构参考。
