50立方立式工业燃料储存储罐结构设计

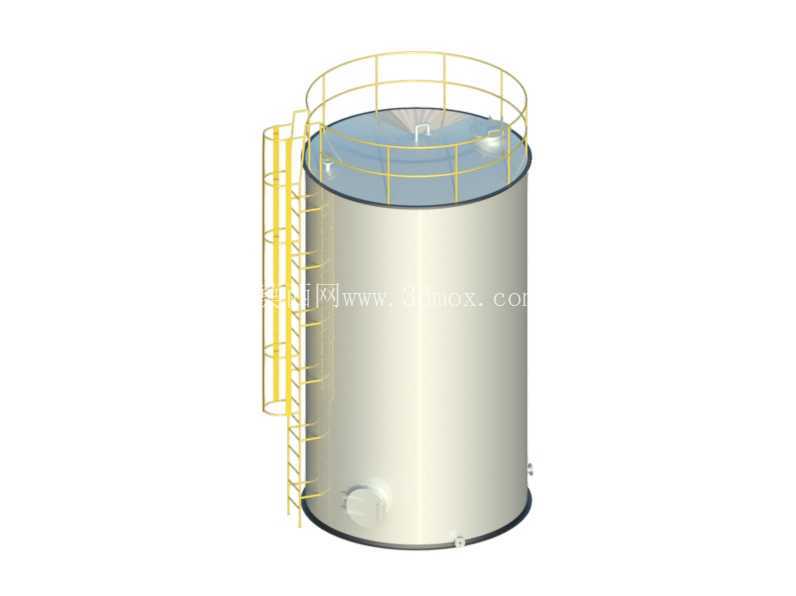

　　在燃油中转、厂区燃料供给、小型油库暂存这类场景里，立式储罐的选型一直是兼顾占地与存储容量的优先选项，本次建模的50000升立式燃油储罐，就是针对中小型工业厂区燃油周转、工程机械现场燃油补给这类场景做的结构还原。做这类储罐建模的时候，最先要敲定的是安装边界条件，这类50KL容积的立式罐，基础需要做硬化的钢筋混凝土承台，承台平面尺寸要比罐底外径每边多出至少300mm的安装操作余量，避免罐体安装时边缘悬空，同时承台要做1.5%的找坡，坡向排污口一侧，方便日常罐底积水、残液的排出。

　　从功能特性来看，罐体主体采用等直径圆柱筒身结构，相比锥底或者异形储罐，圆柱筒身的环向应力分布更均匀，板材拼接焊缝的受力状态更稳定，适合常压存储轻质燃油类介质。罐顶采用带轻微锥度的拱顶结构，既可以避免罐顶积水锈蚀，也能减少罐顶的积灰荷载，日常巡检人员可以通过罐侧的直爬梯抵达罐顶平台，爬梯的踏步间距控制在300mm，宽度400mm，外侧设置的护笼完全覆盖从离地面2米到罐顶平台的全段，符合高空作业的防护要求，罐顶周边的防护栏杆高度1200mm，中间设置两道横杆，底部带100mm高的挡脚板，避免巡检时工具滑落。

　　建模过程里特意还原了罐壁下部的人孔结构，人孔中心距离罐底700mm，这个高度刚好方便检修人员进出，同时不会因为开孔位置过低影响罐底的排污管路布置，人孔采用带颈对焊法兰连接，密封面选用突面结构，适配耐油橡胶垫片，满足常压存储的密封要求。罐底设置了两个接口，一个是位于中心最低处的排污口，用来定期排放罐底沉积的水杂，另一个是偏离中心的出油口，接口高度距离罐底150mm，避免抽出底部沉积的杂质。罐顶除了巡检平台的区域，还预留了量油孔、呼吸阀的安装位，呼吸阀的选型需要匹配储罐的进出油流量，保证罐内压力始终维持在常压范围，避免注油时罐内正压超压、抽油时罐内负压吸瘪罐壁。

　　做结构设计的时候，筒身板材的厚度是从上到下逐步递增的，因为储液的静压力和液位高度成正比，罐壁下部承受的液柱压力更大，下部板材厚度比上部厚2mm，既满足强度要求，也能控制整体的材料成本，避免上部板材过厚造成的材料浪费。罐底采用边缘厚、中心稍薄的排版方式，边缘板和基础接触的位置做了防腐处理的结构预留，建模时特意留出了防腐层的厚度空间，避免后续做防腐施工时尺寸出现偏差。爬梯和罐壁的连接采用间断焊的连接板，避免连续焊接造成罐壁局部应力集中，同时连接板的位置避开了罐壁的纵环焊缝，距离焊缝边缘至少200mm，符合压力容器类储罐的焊接规范要求。

　　从安装适配性来看，这类储罐不需要做复杂的地脚锚固，只需要在罐底边缘和承台的预埋钢板做间断焊接固定即可，因为立式储罐自重加上满载燃油的重量足够抵抗常规的风荷载，不需要额外的地脚螺栓，安装时只需要调整罐体的垂直度，保证罐壁的垂直度偏差不超过罐高的千分之一，避免液位测量出现误差，也避免局部液柱压力超出设计值。罐顶的平台格栅采用防滑镀锌格栅，建模时还原了格栅的镂空结构，既可以减轻罐顶的荷载，也能让雨水直接漏下，避免平台面积水结冰造成巡检滑倒的风险。

　　很多刚接触储罐建模的工程师容易忽略附件的位置干涉问题，比如爬梯的位置要和罐顶人孔、量油孔的位置错开，保证巡检人员从爬梯到平台后，可以顺畅走到各个操作位，不需要跨越栏杆；罐壁的液位计接口要布置在背离爬梯的一侧，避免液位计的浮子组件和爬梯结构出现碰撞，同时液位计的上下法兰中心距要和储罐的有效液位高度匹配，保证液位测量范围覆盖从最低出油位到最高安全液位的全区间。另外罐壁下部还预留了温度计接口，方便监测存储燃油的温度，避免夏季高温时燃油挥发量过大，冬季低温时燃油流动性下降影响输送。

　　整个建模过程严格按照常压立式圆筒形储罐的设计规范做结构还原，所有的开孔位置、附件尺寸、护栏爬梯的参数都符合实际工程的安装要求，没有做夸张的艺术化修改，不管是用来做厂区布置的三维布局参考，还是做储罐结构的教学演示，或者是后续做储罐的有限元受力分析，都可以直接提取模型的结构参数使用，不需要再做大幅度的尺寸调整。
