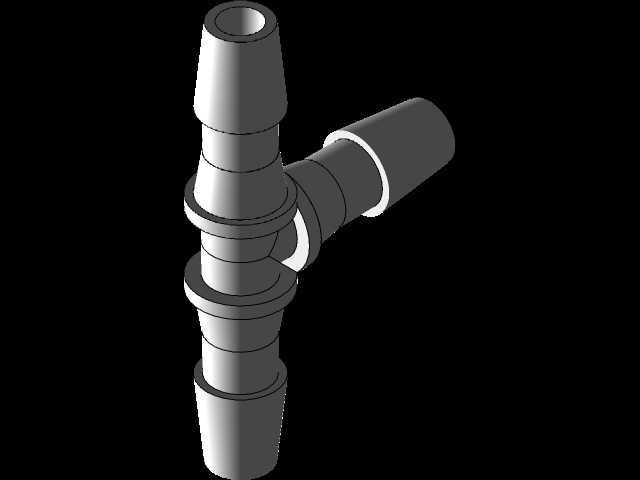

PP材质带刺T型三通管路连接器结构

　　这款带刺T型PP连接器主要应用于低压流体输送管路的支路分流场景，常见于实验室流体管路、医用耗材输送回路、小型水处理设备、气动低压控制回路等对管路洁净度有一定要求、输送压力不高的工况中，用来实现主管路向支路的流体分流，或是不同支路流体的汇流导通，相比金属接头，PP材质的接头具备优异的耐弱酸碱腐蚀性能，重量更轻，成本更低，同时不会产生金属离子析出，适配食品级、医用级的流体输送要求。

　　从结构设计来看，接头整体采用等径T型布局，三个接口端均采用外插倒刺结构，也就是行业内常说的宝塔接头结构，倒刺的环向凸起采用渐进式外径设计，靠近接头端部的位置外径略小于匹配软管的内径，方便安装时将软管顺利套入，向内延伸的两道环形倒刺外径略大于软管内径，当软管套入后，倒刺的斜面会紧紧撑住软管内壁，配合管卡紧固后可以承受0.1-0.3MPa的工作压力，不会出现管路脱开、流体渗漏的问题。接头的三个接口交汇处做了圆弧过渡的流道设计，没有直角拐角，流体经过分流位置时不会产生明显的紊流和压降，减少流体输送过程中的阻力，也避免了直角位置长期使用残留流体介质、滋生杂质的问题。

　　在安装边界上，这类接头的轴向安装尺寸需要考虑软管套入后的占用空间，主管路方向的两个倒刺接口，套入软管后需要预留至少两倍于接头外径的直线管路段，避免软管过度弯折导致通径缩小，侧方的支路接口同样需要预留足够的安装操作空间，方便安装时套入软管、紧固管卡。接头的中间定位凸缘采用双层环形凸台设计，一方面可以在安装时作为软管套入深度的定位基准，保证软管套入长度一致，避免单侧套入过短导致承压后脱开，另一方面凸缘的平面结构也可以在需要固定接头时，作为卡位结构配合简易管夹将接头固定在设备面板或支架上，避免管路晃动时接头受力偏移。

　　材质选择上采用均聚PP材质，整体通过注塑一次成型，没有拼接焊缝，结构强度均匀，长期在常温工况下使用不会出现应力开裂的问题，表面光滑度高，流体经过时的阻力小，也不容易附着介质残留，日常维护时可以直接拆卸清洗，适配需要定期更换管路、清洁回路的使用场景。设计过程中需要重点控制倒刺部分的尺寸公差，倒刺的外径过大容易导致软管安装困难，甚至撑裂软管内壁，外径过小则会导致密封性能不足，出现渗漏，同时三个接口的同轴度、垂直度需要控制在合理公差范围内，避免安装后管路出现别劲的情况，长期受力导致接头根部出现应力断裂。另外接头交汇处的壁厚需要做均匀化处理，避免注塑过程中出现缩痕、气泡等缺陷，保证接头整体的承压能力一致，不会在交汇处出现强度薄弱点。在实际选型使用时，需要匹配对应内径的软质管路，常见的适配管路包括硅胶管、PVC软管、PE软管等，不适合搭配硬管使用，工作温度需要控制在PP材质的允许范围内，避免高温环境下材质软化导致密封失效、结构强度下降。
