气枪G18C-G17喷嘴内部结构

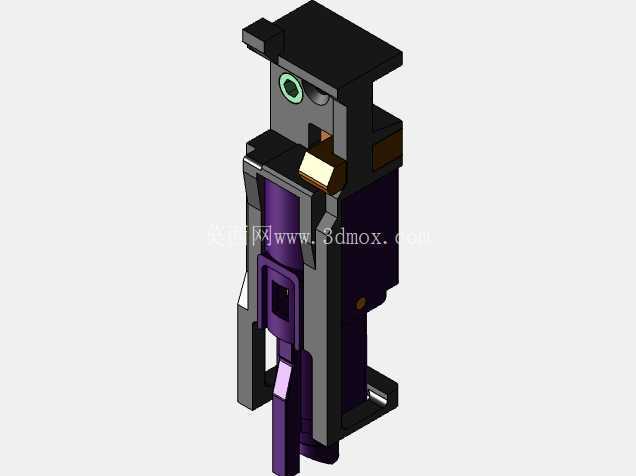

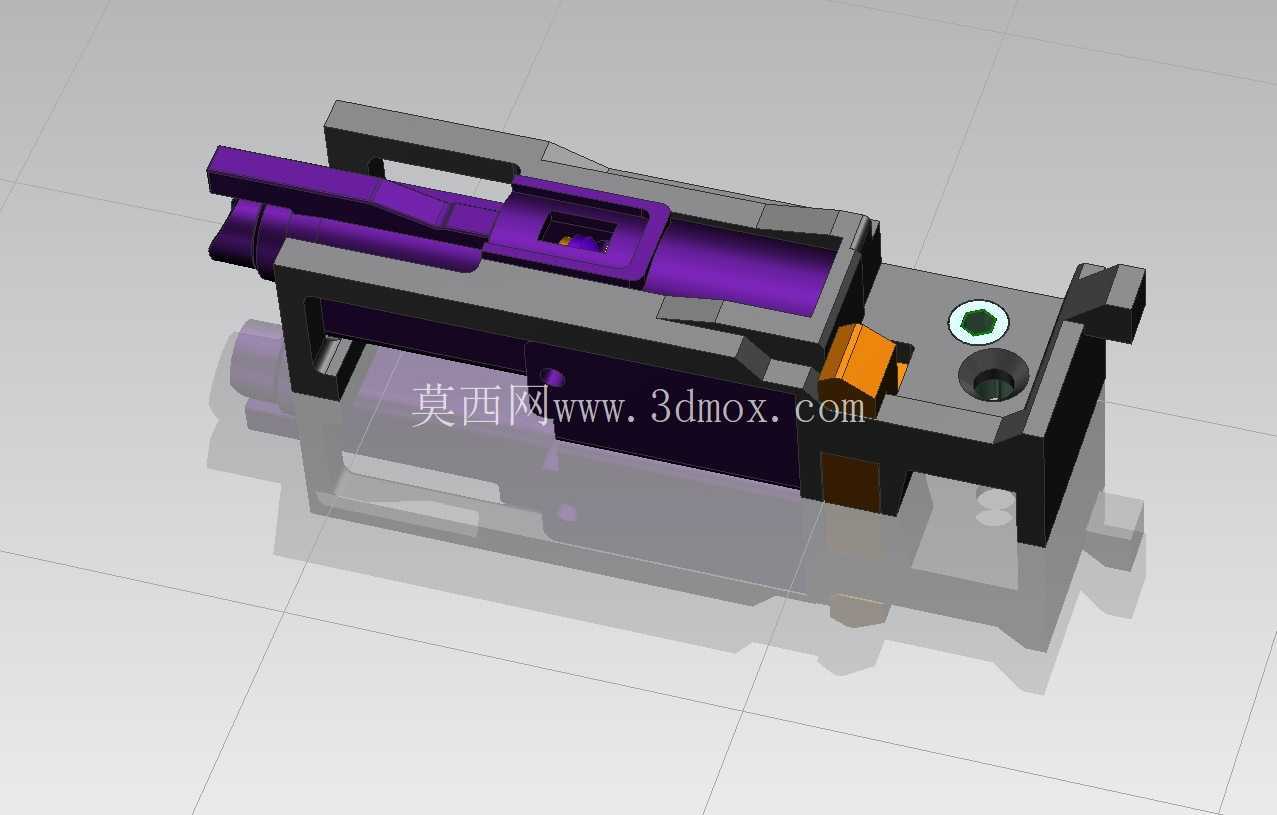

　　这套喷嘴组件面向气枪G18C与G17系列的内部气路布置，核心作用是在击发循环中完成气流导向、密封贴合与部件联动。从结构上看，主体由长条形喷嘴、外部承托框架、侧向橙色拨块以及端部定位孔位组成，紫色件对应气流通道和往复运动的核心喷嘴部分，灰色框架承担安装定位、限位和与机匣内部其他机构衔接的功能。

　　在实际使用场景中，喷嘴位于弹匣供弹路径与枪管尾部之间，每次循环都要完成前后往复：后坐阶段让出弹路，使BB弹进入抱弹位置；复进阶段喷嘴前移，将弹体推入枪管后端，同时封闭气路，使压缩气体集中向弹丸方向释放。端部的圆孔结构用于配合销钉或固定轴，保证组件在机匣内的旋转、滑动边界一致；侧向橙色拨块则与击发组件或连杆机构形成动作传递，使喷嘴运动能够跟随整套自动循环。

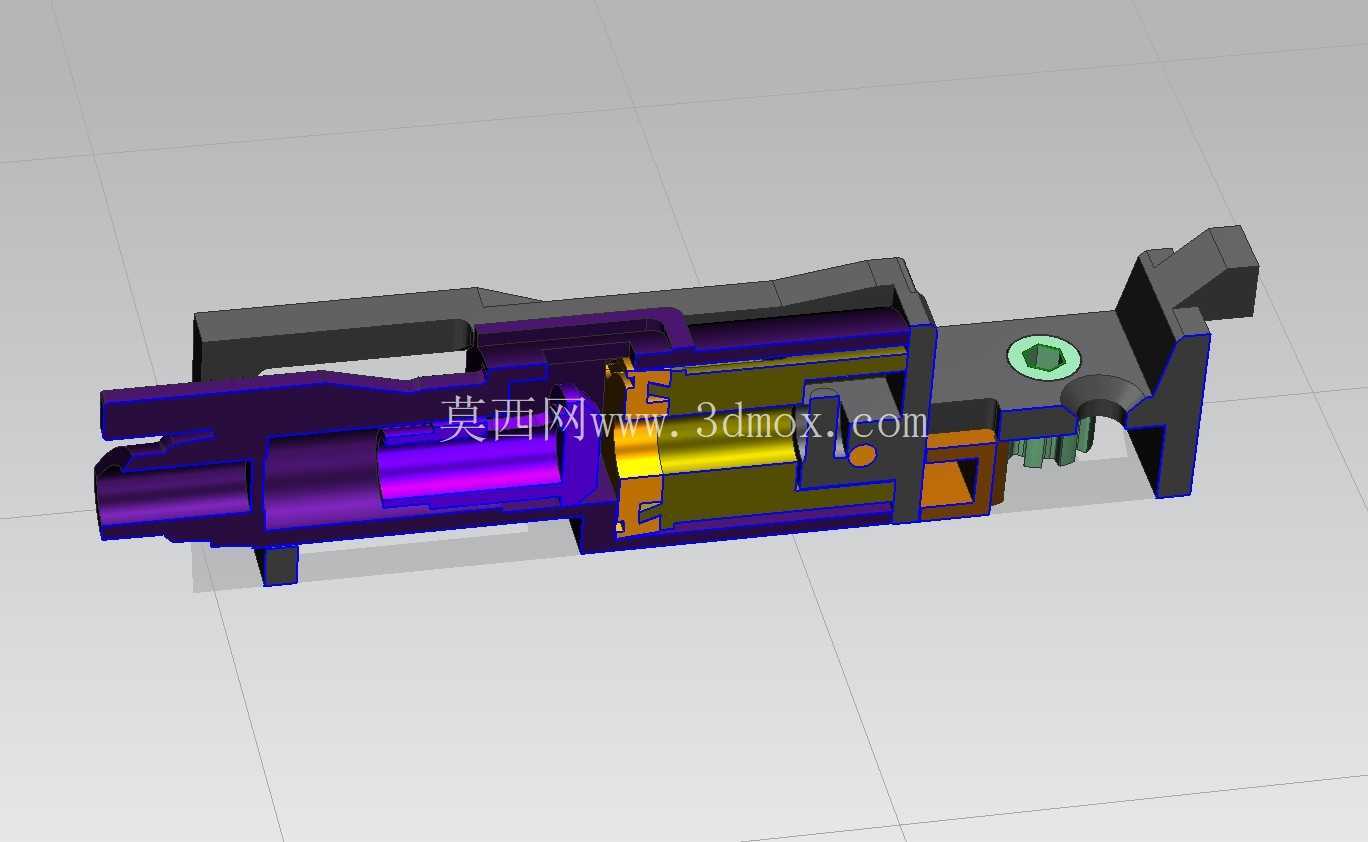

　　建模时需要重点控制喷嘴内腔与外轮廓的同轴关系。紫色主体虽然在展示中以颜色区分，但工程上对应受气流冲刷和反复撞击的功能件，前端外径要与枪管入口或胶皮密封区域形成合理配合，过松会导致气体泄漏、初速波动，过紧则会增大往复阻力，甚至在低温或脏污环境下出现卡滞。内腔截面不能只按外观拉伸处理，应保留气体通过所需的过渡段，避免突然缩径造成压力损失；外壁与框架之间也要预留滑动间隙，使零件在受力变形和轻微污染后仍能可靠回位。

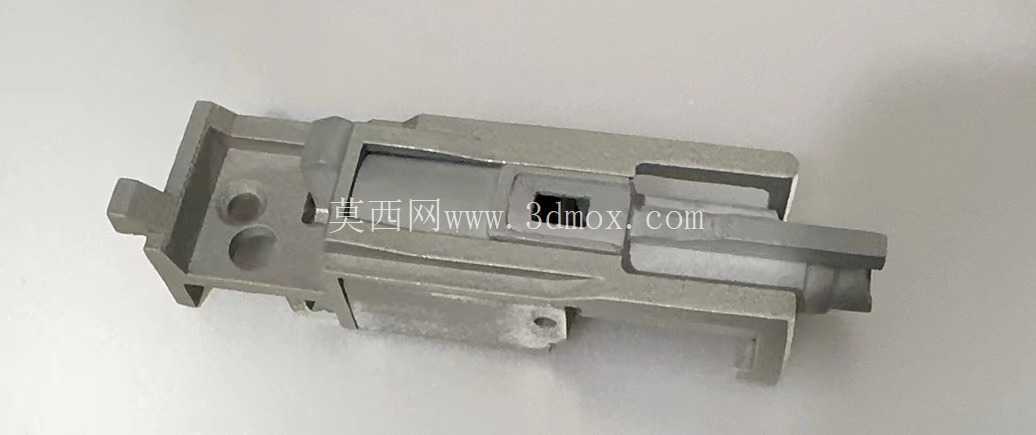

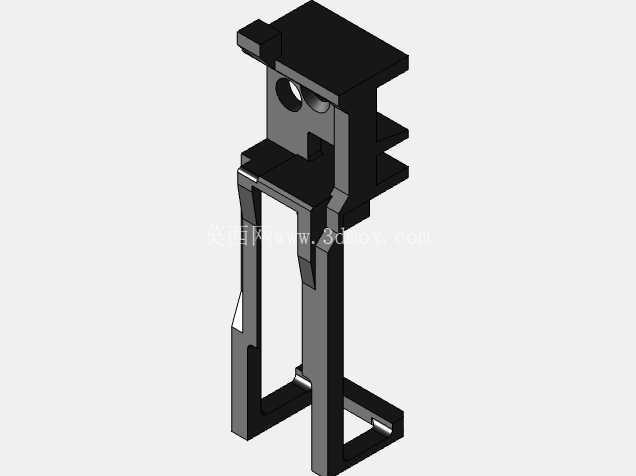

　　灰色框架不是单纯装饰外壳，它为喷嘴提供上部、侧向和尾部的运动约束。框架上方的开槽用于避让联动件，底部和侧面的平面则决定组件装入机匣后的安装姿态。端部两个圆形结构中，一个带绿色衬圈的孔位可作为固定销或耐磨衬套位置，另一个沉孔用于容纳连接件或定位特征；这些孔的中心距直接影响装配互换性，若偏差过大，组件会出现上下旷量或前后定位不准。

　　橙色拨块属于力传递路径上的小特征，虽然体积小，但受力频率高。设计时应关注其与主体连接根部的强度，圆角过渡不能省略，否则在高速循环中容易出现根部断裂。拨块的突出高度和接触面角度也要结合相邻连杆行程确定，过高会增加干涉风险，过低则可能造成动作脱开。

　　从安装边界看，该组件整体呈狭长布局，长度方向主要沿枪身前后轴线展开，宽度方向受机匣内部空间限制，高度方向则与上部导轨、下部供弹通道保持安全间距。装配时，喷嘴前端需对准枪管轴线，尾部需与气阀输出区域保持密封关系；框架侧面不能与机匣内壁产生大面积摩擦，销钉孔要保证贯穿后不干涉喷嘴往复。对于改装或维修场景，这类模型还可用于检查不同品牌弹匣、抱弹嘴和击发组件之间的匹配关系，提前发现供弹高度、喷嘴行程和气路对中方面的问题。

　　结构验证阶段，应重点检查三件事：一是喷嘴在最前位置时能否完全封闭弹膛后方气路；二是在最后位置时供弹通道是否有足够空间让弹体上升；三是拨块在全行程中是否始终与联动件保持稳定接触。围绕这些要求，模型中保留了框架开槽、端部孔位、侧向凸块和内腔实体等关键特征，便于工程师继续做干涉检查、运动模拟和加工细化。
