VFC气枪MCX喷嘴套筒螺栓组件结构

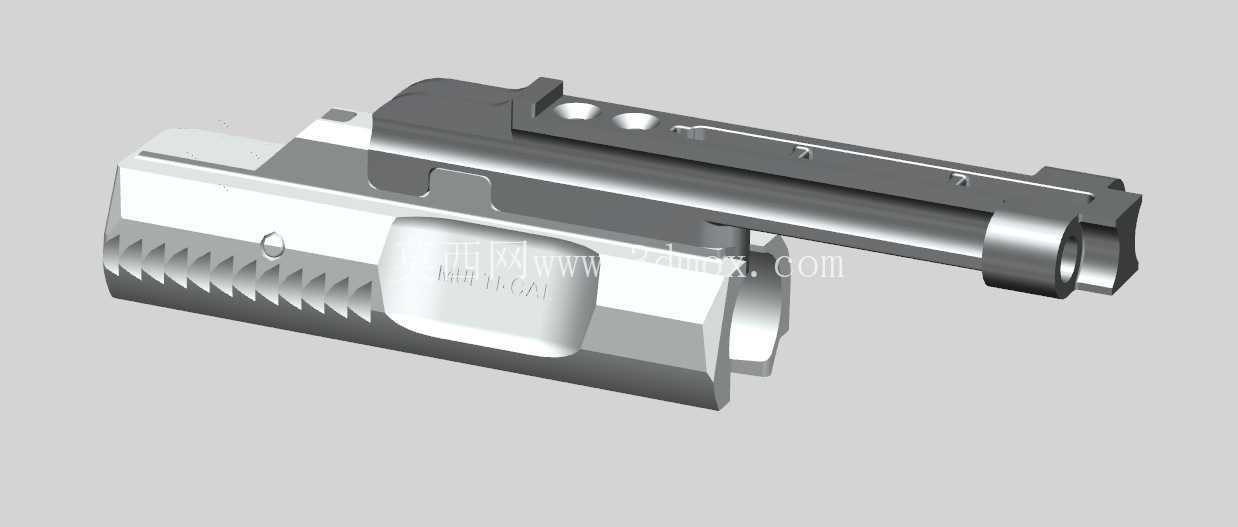

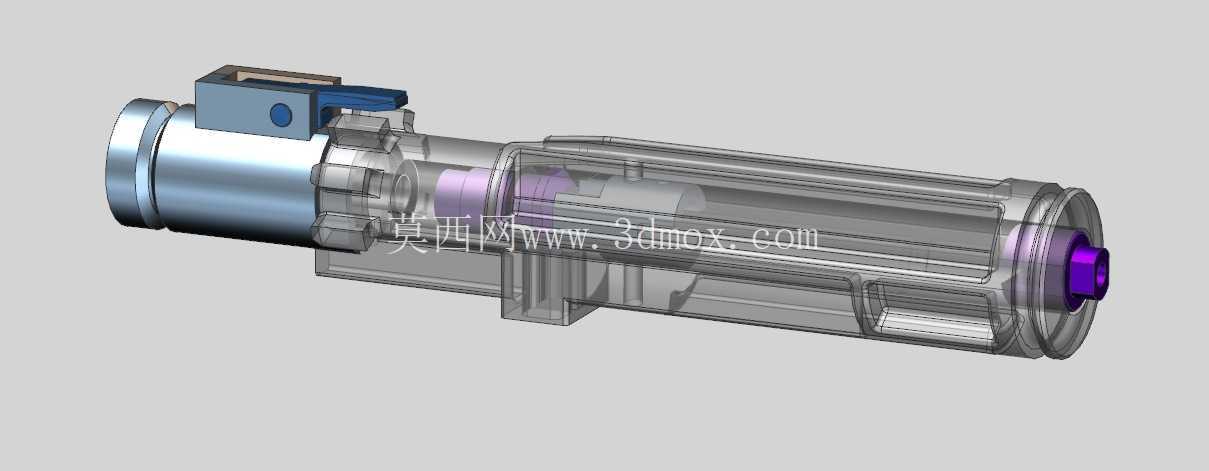

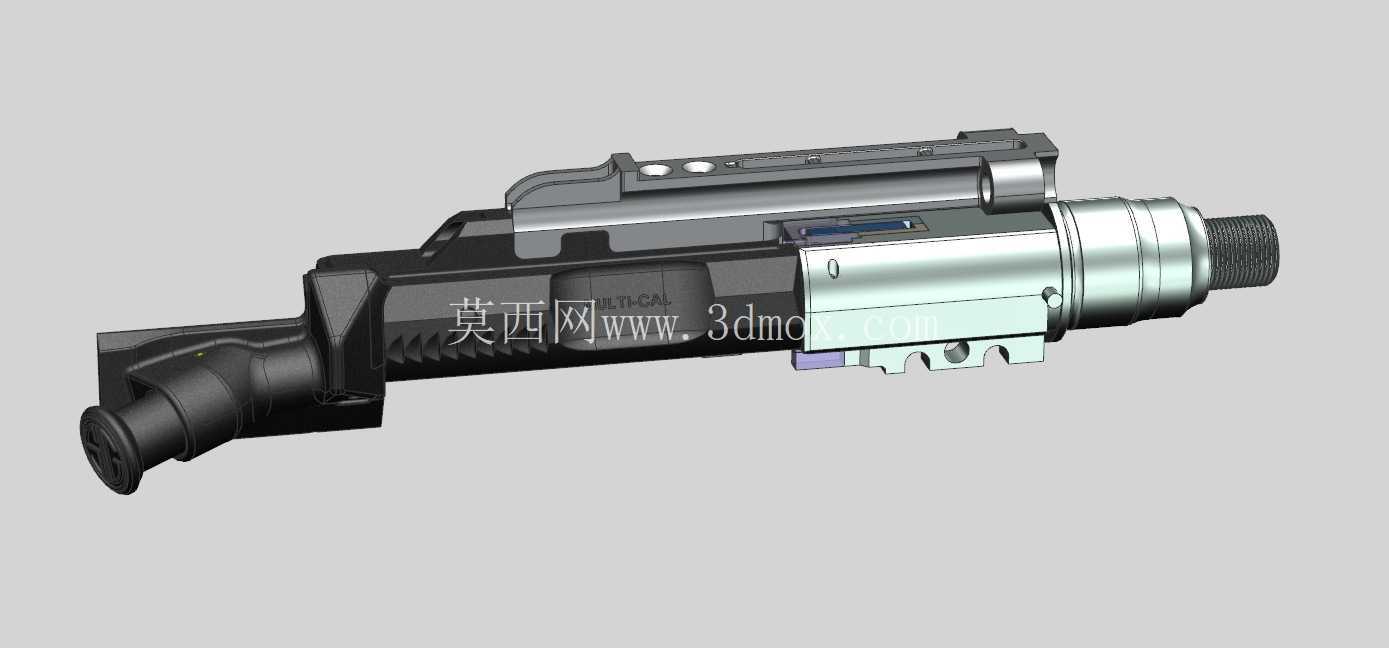

　　该套结构围绕VFC平台MCX规格发射器的往复供弹与气路衔接需求展开，把原本分散在枪机框、推弹嘴、复位弹簧座、后端连接位的多个功能件整合为一套可直接装入对应机匣内腔的装配单元，建模时优先还原实枪装配后的配合关系，而非单独孤立绘制单个零件。从现场装配逻辑来看，整套组件装入上机匣后，前端带滚花纹理的喷嘴段会在往复行程中伸入弹膛抱弹口位置，完成推弹入膛、闭气对接的动作；中段银色套筒部分承担气路密封与往复导向作用，外壁预留的环形台阶会和机匣内部导槽对齐，避免枪机往复过程中出现周向偏转；后端黑色枪机框主体延伸出的挂钩与卡槽，用于和复进簧、击发传动组衔接，侧面开出的多个缺口、凸台分别对应抛壳挺让位、击针通道、限位销钉穿过的位置，所有让位特征都按照实际装配干涉检查结果做了偏置处理。

　　设计思路上没有采用一体式整料加工的简化方案，而是按照真铁拆装逻辑拆分出喷嘴、套筒、枪机基座、辅助推杆、连接螺栓多个子零件：不同子零件选用差异化材质表现，喷嘴与套筒采用表面光洁的金属质感，枪机基座做发黑处理的哑光钢件效果，既在三维场景里清晰区分零件边界，也对应实际生产中不同部件的耐磨、密封、强度需求——喷嘴长期往复摩擦弹膛入口，需要更高表面硬度；套筒承担闭气，配合面公差控制更严；枪机基座承受击发瞬间的冲击载荷，壁厚与加强筋布局都做了对应加厚。

　　安装边界方面，整套组件的轴向总长度严格匹配MCX上机匣的枪机往复行程空间，前端喷嘴外圆和弹膛入口内孔保留单边0.1mm左右的滑动间隙，套筒外圆和机匣内导槽的配合间隙控制在0.05mm以内，侧面凸台的宽度、让位槽的深度都参照MWS系统内插座的兼容尺寸做了适配，可同时满足VFC原生座与改装MWS座的混装使用需求。组件顶部预留的皮卡汀尼对位平面、底部的挂钩开口，都和机匣内部的导轨、阻铁位置一一对应，装配时无需额外打磨修配即可完成合膛。

　　在实际使用场景中，这套结构主要服务于气枪改装、发射器结构教学、影视道具三维预览等场景：结构设计师可以通过模型拆解观察气路从后端进气到前端喷嘴喷出的完整路径，理解推弹、闭气、复位三个动作的时序配合；加工从业者可以参照各零件的台阶、倒角、滚花参数，输出数控加工工序；改装玩家也能通过模型核对自身机匣的内部尺寸，判断该套 bolt 组件是否适配自己的VFC或MWS平台发射器，避免采购改装件后出现行程不足、干涉卡滞的问题。建模过程中所有圆角、退刀槽、销钉孔都按机械加工工艺逻辑绘制，没有出现无意义的装饰特征，每个外露结构都对应实际装配或动作功能。
