RIPSAWMS2履带战车伺服舵机结构

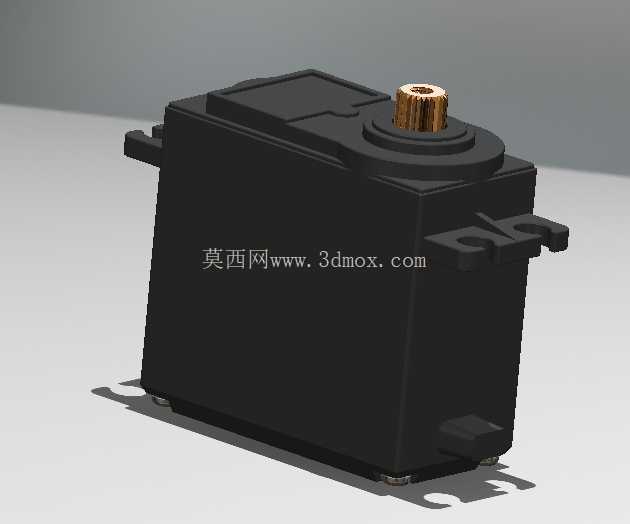

　　这套三维结构围绕大扭力遥控履带平台的转向与动作执行需求展开，主体呈现的是一款矩形壳体伺服执行单元，顶部设置带齿纹的金属输出轴，轴座采用阶梯凸台定位，壳体两侧延伸出带孔安装耳，底部保留出线与限位结构，整体造型紧凑，适合在空间受限的模型车架、小型实验载具或机械演示装置中布置。

　　从实际使用场景看，这类舵机并不只是普通航模配件，在RIPSAW MS2这类高速履带车辆原型的缩比验证中，它承担着油门联动、制动触发、功能舱门启闭或辅助机构摆动等任务。履带车行驶时振动大、泥沙多、冲击频繁，执行件不能只看静态扭力，还要考虑壳体刚性、安装耳抗撕裂能力、输出轴抗径向载荷以及线束在颠簸状态下的固定方式。模型中黑色主壳体采用近似全包覆设计，能够减少齿轮组、电位器和控制电路板外露；顶部铜色输出轴与塑料/金属齿轮组衔接，齿形部分用于安装摇臂，靠花键或扁位传递扭矩，避免锁紧后打滑。

　　结构设计上，壳体长宽高比例接近实用舵机的布置逻辑：主体为长方体，上部叠加圆形轴座，输出轴位于偏置位置，便于摇臂在车体侧板内侧旋转。两侧耳板并非简单装饰，而是承担整机固定的关键边界，孔位中心距、耳板厚度和孔周加强筋直接决定螺钉预紧后是否会出现壳体变形。若安装面不平，强行锁紧四个螺钉容易让壳体内腔受压，造成齿轮啮合间隙变小、电流升高甚至卡滞，因此在整车装配时应保证支架平面度，并在耳板与支架之间预留薄垫片调整空间。

　　输出轴区域是建模和选型时最需要关注的部分。轴套高出壳体顶面，可以让摇臂与上盖保持间隙，减少旋转摩擦；轴端齿纹沿圆周分布，方便摇臂在多个角度装配。轴座周围的圆形凸台既起到加强作用，也为密封圈或防尘垫提供了贴合面。对于野外履带模型，轴部是粉尘和水渍进入齿轮箱的主要通道，若进一步工程化，可在凸台与摇臂之间增加防尘垫圈，并在壳体合模缝处设计止口。

　　壳体侧面的凸耳和卡扣形态反映了装配顺序：内部通常先放入直流电机、减速齿轮组、反馈元件和控制板，再合上上盖，通过螺钉或热熔柱固定。三维结构在做干涉检查时，不能只看外壳外观，还要预留齿轮啮合空间、电机圆柱腔、电路板高度以及导线弯折半径。底部小块凸起可作为定位脚或线束避让结构，在车架底板上对应开槽后，能防止舵机受冲击时前后窜动。

　　安装边界方面，这类执行单元适合采用卧式固定，输出轴垂直于车体底板，摇臂在水平面内拉动连杆。若用于油门或制动，连杆应尽量与摇臂有效半径相切，减少死点；若用于舱门开合，则需校核摇臂在左右极限角度时是否碰到壳体、车架侧板和线束。履带车悬挂压缩跳动较大，舵机周围要给导线和连杆留出运动余量，不能按静止位置把线绷直。

　　从功能特性看，伺服单元的核心是把控制脉冲转换为确定角度输出，内部减速机构放大电机扭矩，反馈元件保证位置闭环。外形上虽然只看到封闭壳体，但结构工程师在重建时应把外部安装孔、输出轴高度、耳板厚度、轴齿规格和摇臂摆动包络作为优先尺寸，因为这些数据直接影响整车机构能否落地。壳体表面的加强区域不宜随意删改，尤其是轴座根部和耳板过渡圆角，它们在冲击载荷下承担应力分散作用。

　　在履带车辆缩比平台中，舵机往往靠近电机、电调和电池，环境温度较高，布置时应避免紧贴发热源，并让壳体周围保留空气流通空间。若多个执行件并排安装，还要保证插头插拔方向和维修工具可达性，不能把螺钉孔藏在车架管件后方。模型中呈现的简洁外形，实际上对应着一整套约束：输出轴要高、壳体要窄、耳板要强、线束要顺、极限角度要清。围绕这些边界完成结构设计，才能让执行机构在高速履带车的振动和频繁动作中保持稳定。
