微型自动对焦高清摄像头模组结构

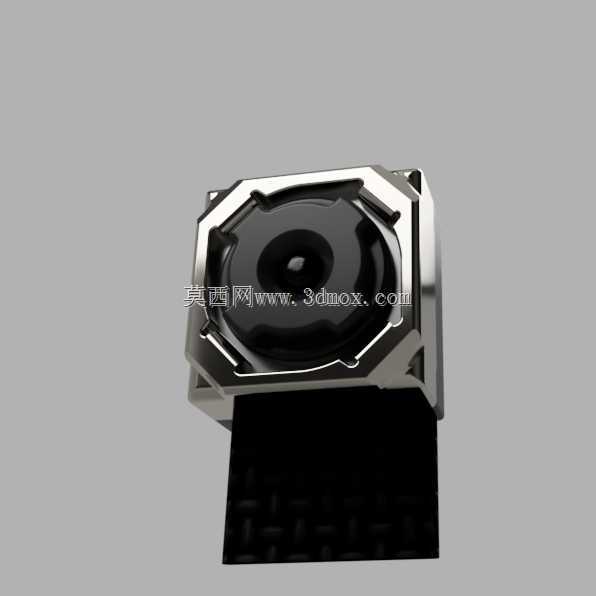

　　该模组面向笔记本内置摄像、便携检测终端、小型智能硬件等空间受限场景开发，核心为1200万像素自动对焦彩色影像采集单元，本体长宽控制在1厘米见方，整体采用镜头座、感光芯片承载板、柔性带状排线三段式堆叠布局。镜头外围设置多边形金属防护支架，既承担镜头对焦马达的安装基准，又在整机装配时抵御周边结构件的挤压，避免光轴偏移；支架边缘预留多个定位缺口，可与终端壳体的卡扣或定位柱快速对位，装配时无需额外治具即可保证镜头视窗与外壳开孔同轴。

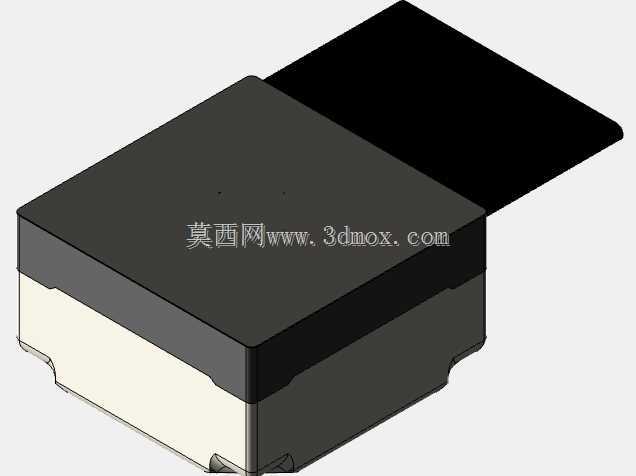

　　模组底部引出扁平柔性排线，排线末端排布密集焊盘，原生采用MIPI信号协议输出影像数据，工程集成时若需对接标准USB接口，可在排线末端增设转接小板，通过协议转换芯片实现UVC免驱接入，适配各类工业手持终端、嵌入式视觉工位的快速验证需求。结构建模阶段优先还原各部件的装配层级：金属支架的壁厚、镜头通光孔的避让范围、柔性排线的弯折半径均按实际量产公差设定，排线与硬质模组本体的衔接处做了应力释放过渡，模拟终端反复开合、排线多次弯折后的疲劳状态，避免根部断线。

　　对焦马达内置在镜头座内部，建模时保留了马达驱动引脚与柔性板的焊盘对应关系，结构工程师可直接参照该模型校核终端内部的堆叠间隙：镜头前端需预留至少0.3毫米的防尘镜片安装空间，模组背部与主板之间要避开金属屏蔽罩的凸起，柔性排线走线时需沿壳体内壁平缓弯折，不可出现90度硬折。该模组的紧凑尺寸特性尤其适合超薄笔记本、头戴式智能设备、微型无人机吊舱等对重量和体积严苛的场景，模型完整呈现了从光学镜头、支撑结构到信号输出排线的全部外形与安装边界，可直接用于整机堆叠干涉检查、固定支架设计以及装配工艺规划。
