3D打印机Z轴限位安装固定座结构

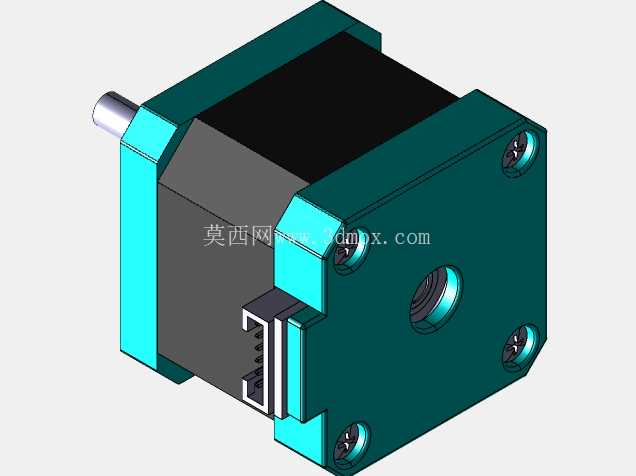

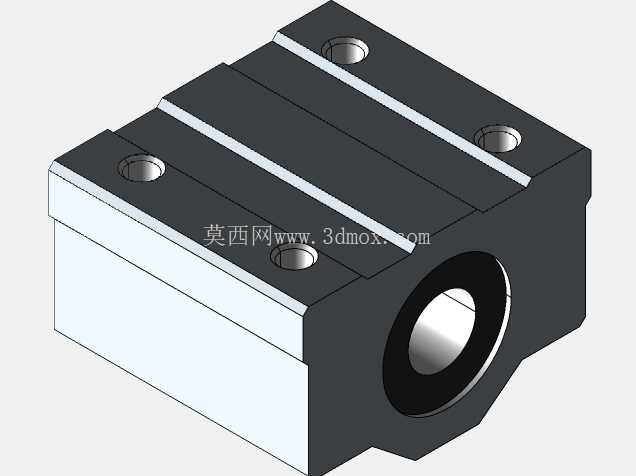

　　日常桌面级FDM3D打印机的装配过程中，Z轴方向的运动限位与部件固定一直是影响打印成型精度的关键细节，很多入门级机型在长期使用后出现的Z轴偏移、层纹错位问题，往往都和固定连接件的刚性不足、安装定位偏差有直接关联。这款安装固定座的设计，正是针对650毫米成型幅面的中型桌面3D打印机Z轴传动端的安装需求开发，整体采用方块式叠层结构设计，没有多余的异形曲面，既适合采用整块铝型材铣削加工制作，也可以通过FDM工艺直接打印高强度工程塑料材质的样件做快速验证，加工门槛低，适配小批量设备组装的供应链需求。

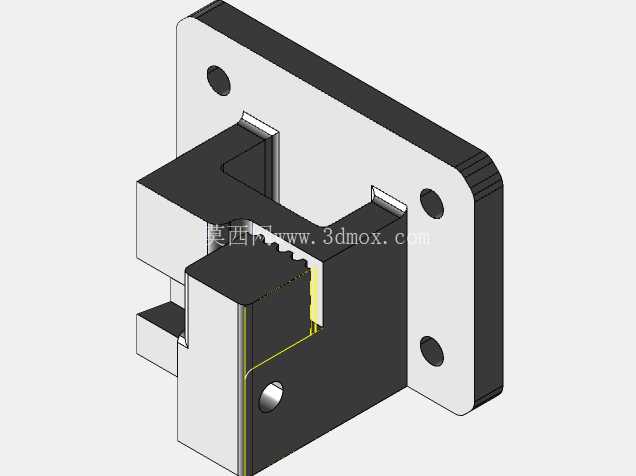

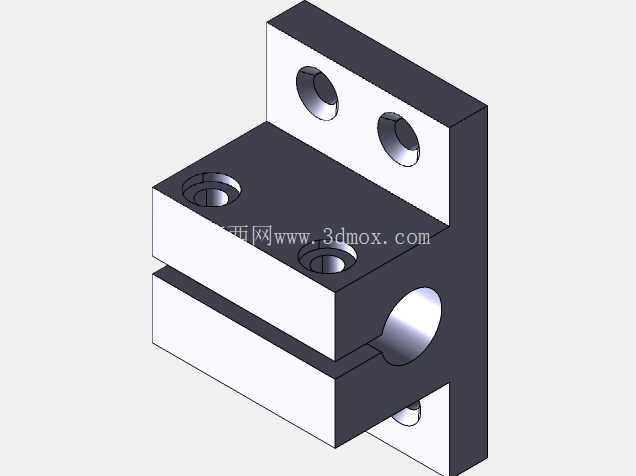

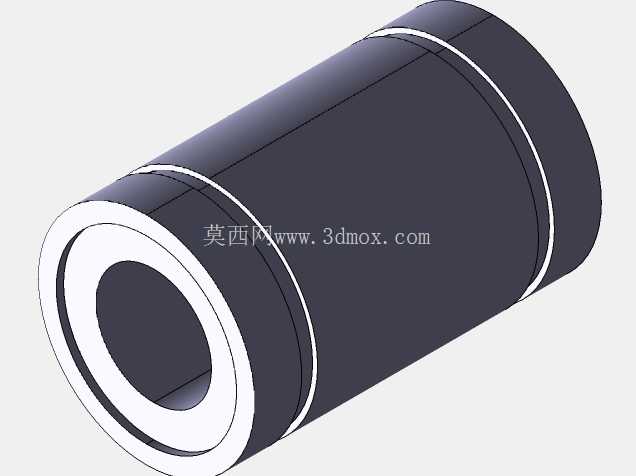

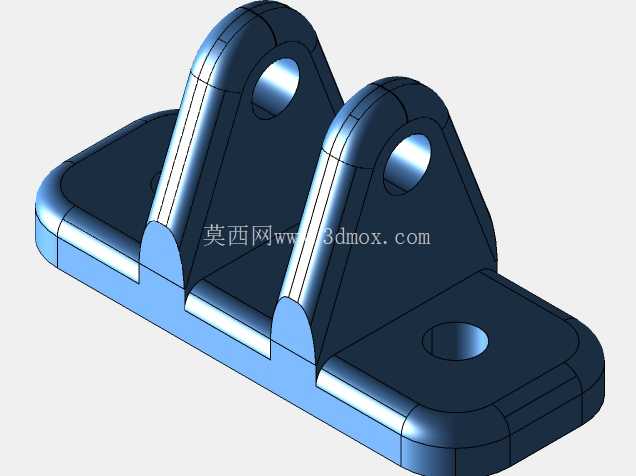

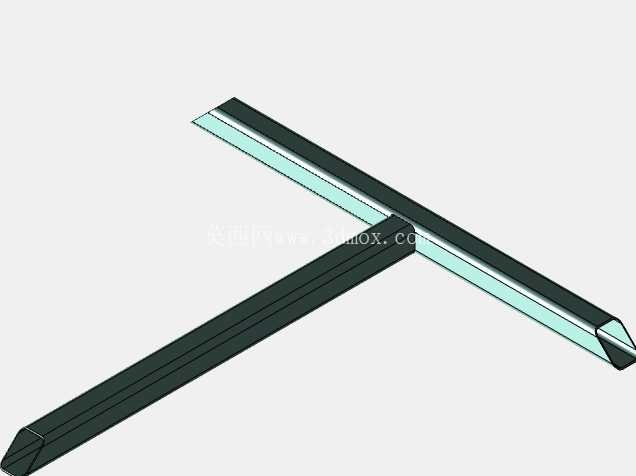

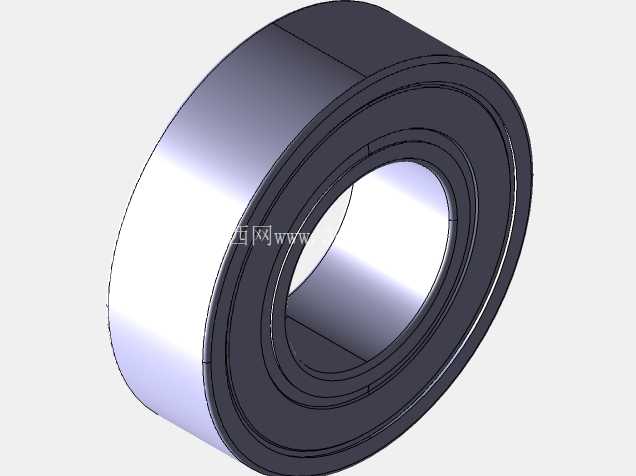

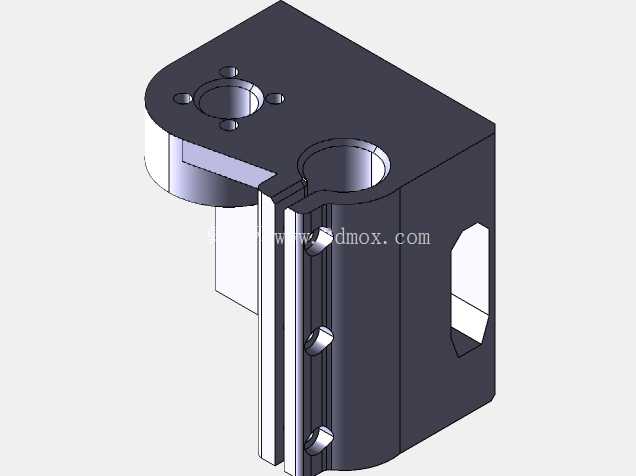

　　从安装边界来看，该固定座的垂直安装面预留了两个同轴的沉头安装孔，孔位间距经过适配标准2020铝型材的槽距设计，安装时可以直接通过T型螺母将整个座体固定在设备的垂直立柱型材上，不需要额外做打孔攻丝处理，现场装配的容错率更高。水平方向的承载面同样设置了两个沉头固定孔，用于锁紧Z轴的行程触发挡片或者限位开关的安装支架，孔位的沉头深度经过精确计算，锁紧螺丝后螺丝端面不会突出承载面，避免运动过程中螺丝头和运动部件发生剐蹭干涉。座体侧面预留的横向通孔用于穿过光轴或者传动丝杆的端部限位套，孔位的同轴度公差控制在0.02毫米以内，能够保证光轴穿过之后不会出现偏斜，减少Z轴上下运动时的径向窜动。

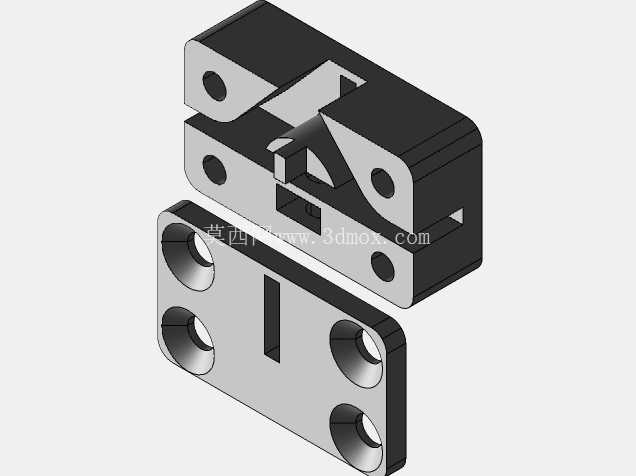

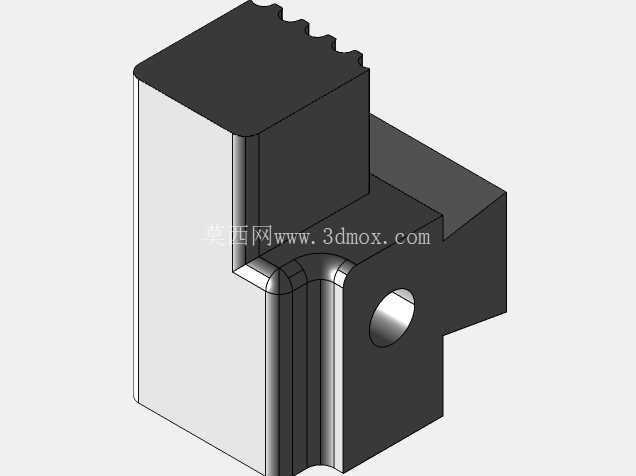

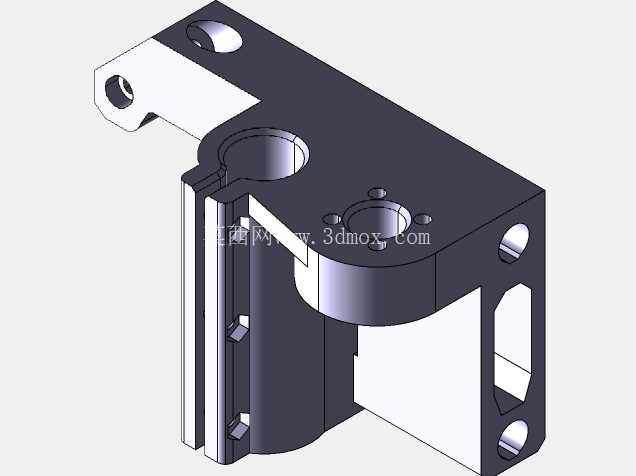

　　设计过程中特意在座体的中部预留了一道横向的开槽结构，这个结构并非减重设计，而是用于夹紧穿过侧面通孔的光轴端部，当安装到位之后，只需要锁紧承载面的两个固定螺丝，开槽结构就会产生微小的弹性形变，抱紧穿过的光轴，不需要额外加装轴端挡圈或者顶丝，既减少了装配零件数量，也避免了顶丝锁紧时对光轴表面造成的压痕损伤，长期拆装维护也不会影响连接的可靠性。整体结构的棱角处都做了0.5毫米的倒角处理，既避免加工过程中出现锐边割手的问题，也能够减少应力集中，在设备长期运行产生振动的工况下，不会因为应力集中出现座体开裂的问题。

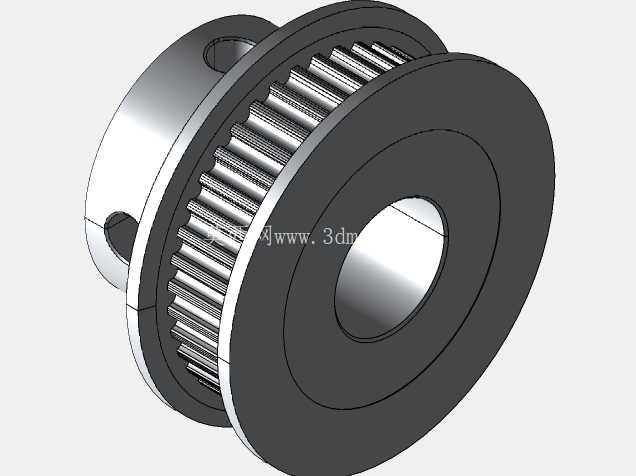

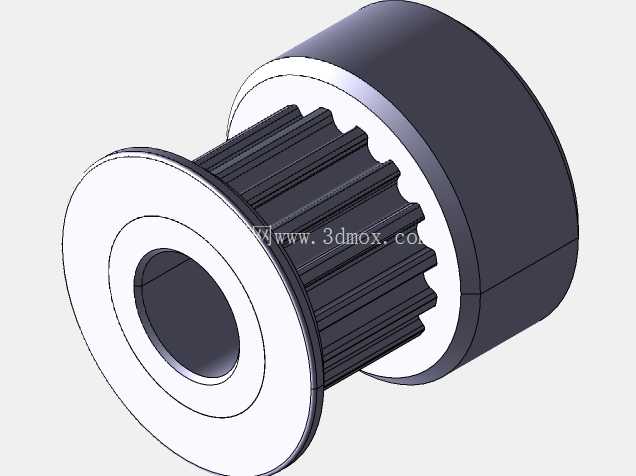

　　在实际设备应用场景中，这款固定座不仅可以用于Z轴的限位端固定，也可以根据实际装配需求安装在X轴或者Y轴的运动行程两端，作为轴端支撑座或者限位触发座使用，整体65毫米左右的外形尺寸不会占用过多的设备内部空间，对于成型幅面在650毫米区间的中型3D打印机来说，安装在型材端部不会和外罩板、走线槽等周边部件产生空间干涉。结构设计上没有采用一体化的封闭轴孔结构，而是通过开槽夹紧的方式实现轴件固定，装配时不需要将光轴从端部整根穿入，可以在光轴和型材都初步定位之后再安装固定座，大幅提升了整机组装的工序灵活性，售后维护时如果需要更换光轴或者调整限位位置，也不需要拆解整根轴的传动结构，只需要松开固定螺丝就可以调整座体位置，维护效率更高。

　　从受力角度分析，该固定座的垂直安装面和水平承载面之间采用直角加强的结构形式，没有做薄壁镂空处理，整体刚性足够承受Z轴快速运动时产生的冲击载荷，即使是打印速度提升到每秒200毫米以上的高速打印工况，座体也不会产生肉眼可见的形变，能够保证限位触发位置的重复定位精度，避免因为固定座形变导致的Z轴回零偏差，进而减少打印首层失败、模型错层等常见问题。座体的所有安装孔位都做了沉头设计，不同位置的沉头孔径分别适配M3、M4两种常用的机牙螺丝，装配时不需要区分特殊规格的紧固件，普通的内六角螺丝就可以完成全部锁紧操作，降低了装配物料的管理成本。
