FGX9阿尔法战术枪械道具结构设计

　　这套枪械类三维结构方案围绕战术训练、影视道具与仿真玩具的落地需求展开，整体构型参考短管自动武器的布局逻辑，同时预留了长版本的扩展接口，在结构还原度与加工可行性之间做了平衡。从实际使用场景来看，该构型可适配三类落地方向：其一为战术训练教具，用于班组近战战术动作演练，替代实装完成据枪、换弹匣、战术切换等动作训练，避免实装磨损与安全风险；其二为影视拍摄道具，通过外观细节还原满足镜头特写需求，内部可预留特效发声、后坐力模拟模块的安装空间；其三为合规水弹/软弹玩具的结构原型，所有受力部件均按非致命发射工况做壁厚冗余设计。

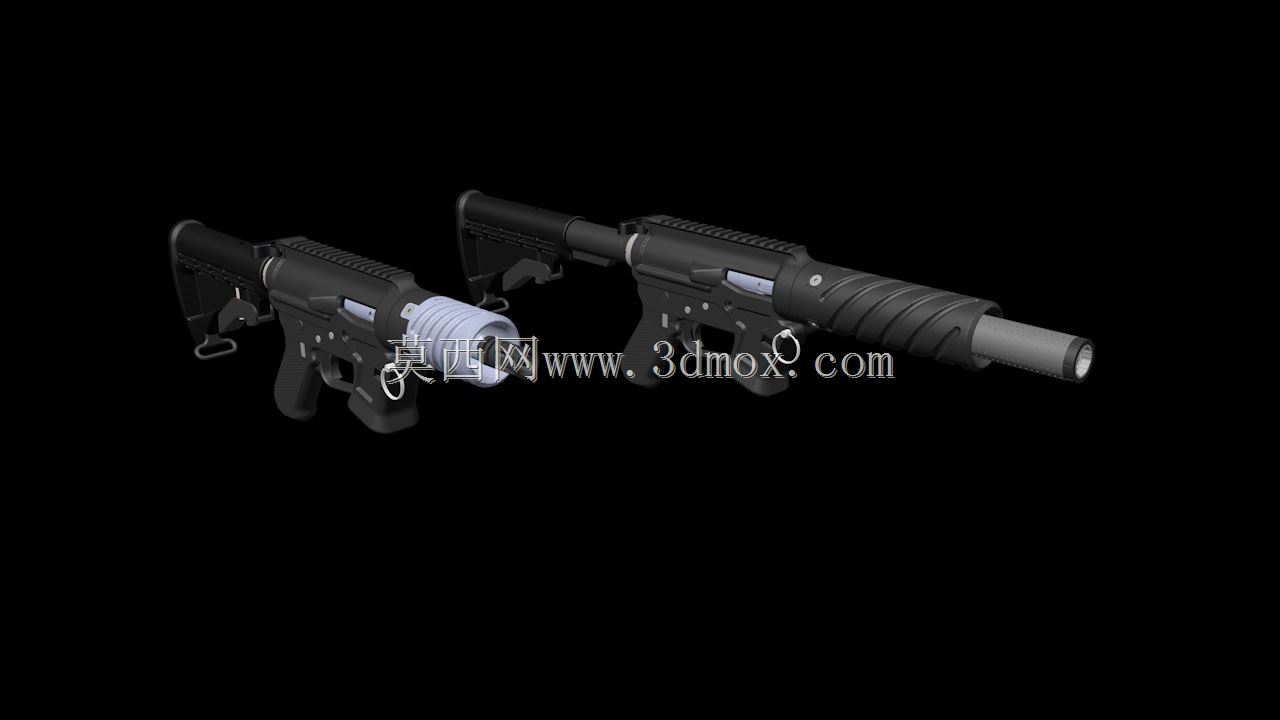

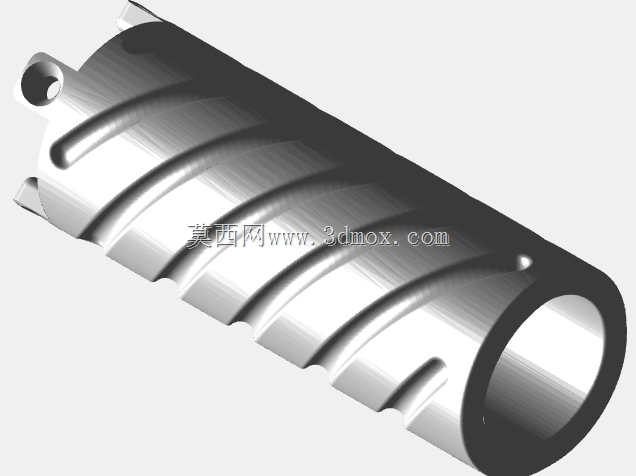

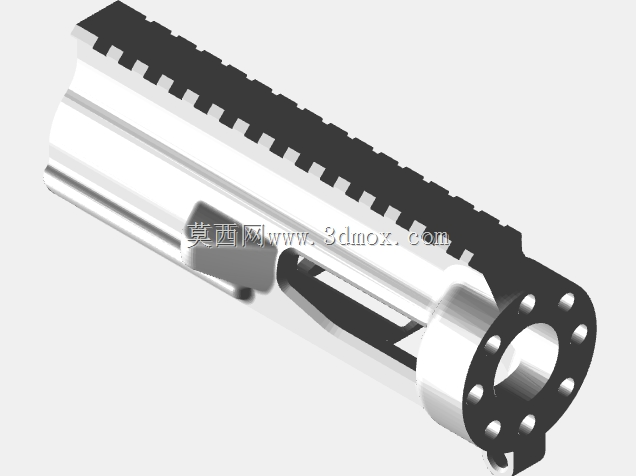

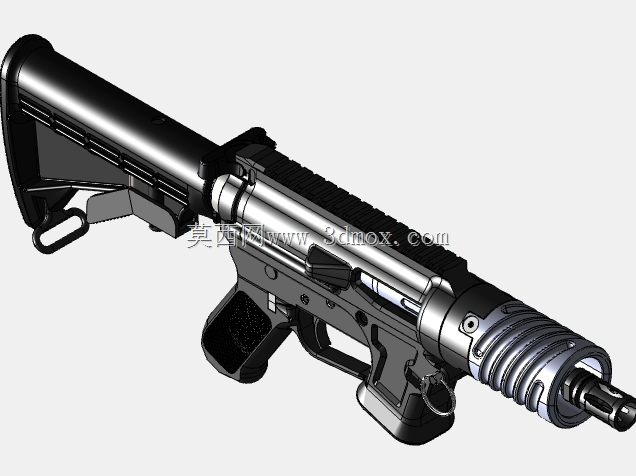

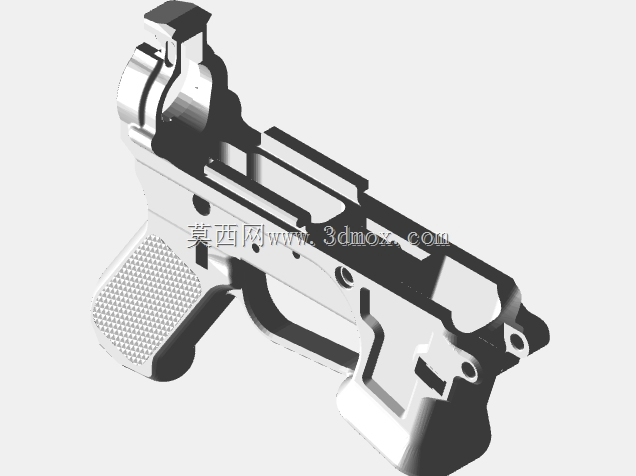

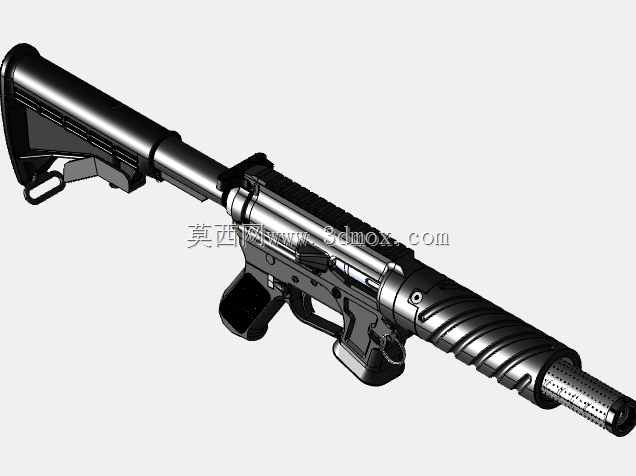

　　结构设计上，整体采用上下机匣分体式布局，上机匣整合枪管固定座、护木安装接口与顶部导轨，下机匣承载发射机构、握把、弹匣井与快慢机结构，尾部搭配可伸缩枪托，前端护木做了多面防滑纹理处理，既还原实枪握持手感，也为外置附件安装预留了拓展空间。枪管部分做了分段设计，前端可替换消音、火帽等不同功能附件，图中配套展示的长款构型延长了护木覆盖范围，适合加装前握把、战术灯等配件，短款构型则更侧重便携性，适配CQB近战场景的动作展示需求。

　　尺寸边界方面，短款构型整体长度控制在650mm以内，枪托收缩状态下长度不足500mm，空枪状态重心落在握把前方30mm位置，单手握持时不会出现头重脚轻的问题；长款构型通过延长护木与枪管段，整体长度增加约120mm，抵肩射击时的据枪稳定性更优。所有外部接口均采用通用皮卡汀尼导轨规格，导轨间距、齿形尺寸完全符合行业通用标准，市面上主流的瞄准镜、战术灯、激光指示器等附件均可直接安装，无需额外转接件。

　　内部结构设计上，发射机构的扳机、击锤、快慢机均做了独立零件拆分，各运动部件之间预留0.15-0.2mm的装配间隙，既保证动作行程顺畅，也避免间隙过大出现晃动异响。弹匣采用标准双排供弹构型，弹匣井入口做了15度导向倒角，换弹匣时可快速对位，即使戴战术手套也能完成盲插操作。握把采用人体工学弧度设计，握片厚度控制在32mm，适配不同手型的握持需求，握把内部为中空结构，可放置电池、配重块等小件，调整整体重心位置。

　　材料选型层面，若作为训练道具使用，上下机匣可采用6061铝合金数控加工，表面做阳极氧化处理，耐磨抗腐蚀，磕碰后不易掉漆；护木、握把、枪托等握持部件采用玻纤增强尼龙注塑成型，兼顾强度与轻量化，整体重量控制在2.2kg左右，与实装重量接近，训练时的肌肉记忆还原度更高。若作为玩具产品落地，受力较小的装饰部件可采用ABS材料，降低批量生产成本，核心受力件仍保留尼龙材质，保证跌落测试时不会出现断裂。

　　装配逻辑上，全枪采用销钉与螺丝组合固定，上下机匣通过前后两个固定销连接，拆解时只需推出销钉即可完成上下分体，无需专用工具，日常维护、内部模块更换都很便捷。护木与上机匣通过螺母锁紧，更换不同长度护木时只需松开锁紧螺母，无需拆解机匣内部结构。枪托采用伸缩式定位结构，共有6档长度可调，定位销采用弹簧顶珠结构，调节时按压即可滑动，到位后自动锁止，不会出现使用中自行滑移的问题。

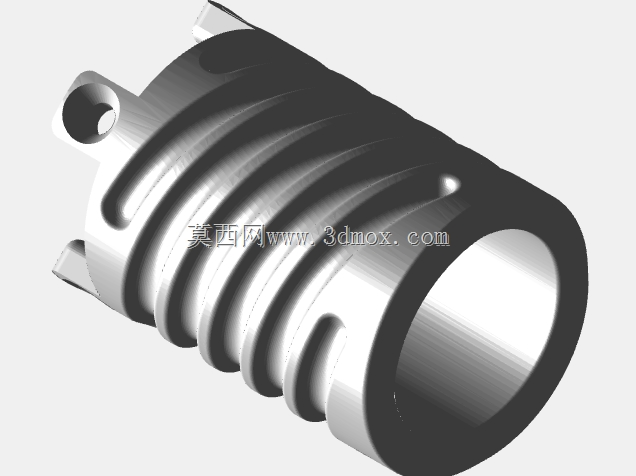

　　细节处理上，所有外露棱边均做了R0.5mm以上的圆角处理，避免握持时划伤手部；快慢机、弹匣释放钮、空仓挂机钮的操作位置均按人体工学布局，手指在不离开握把的状态下即可完成操作，符合战术使用的动作逻辑。前端消音附件采用快拆结构，通过旋转卡扣即可固定，拆装时间不超过3秒，满足不同场景的外观切换需求。
