双桅纵帆休闲双体帆船结构设计

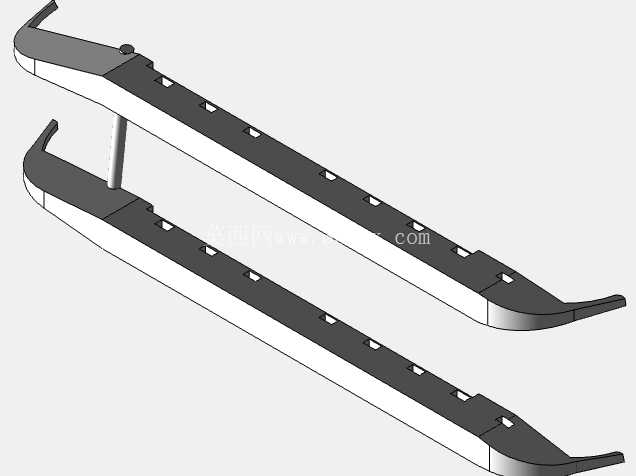

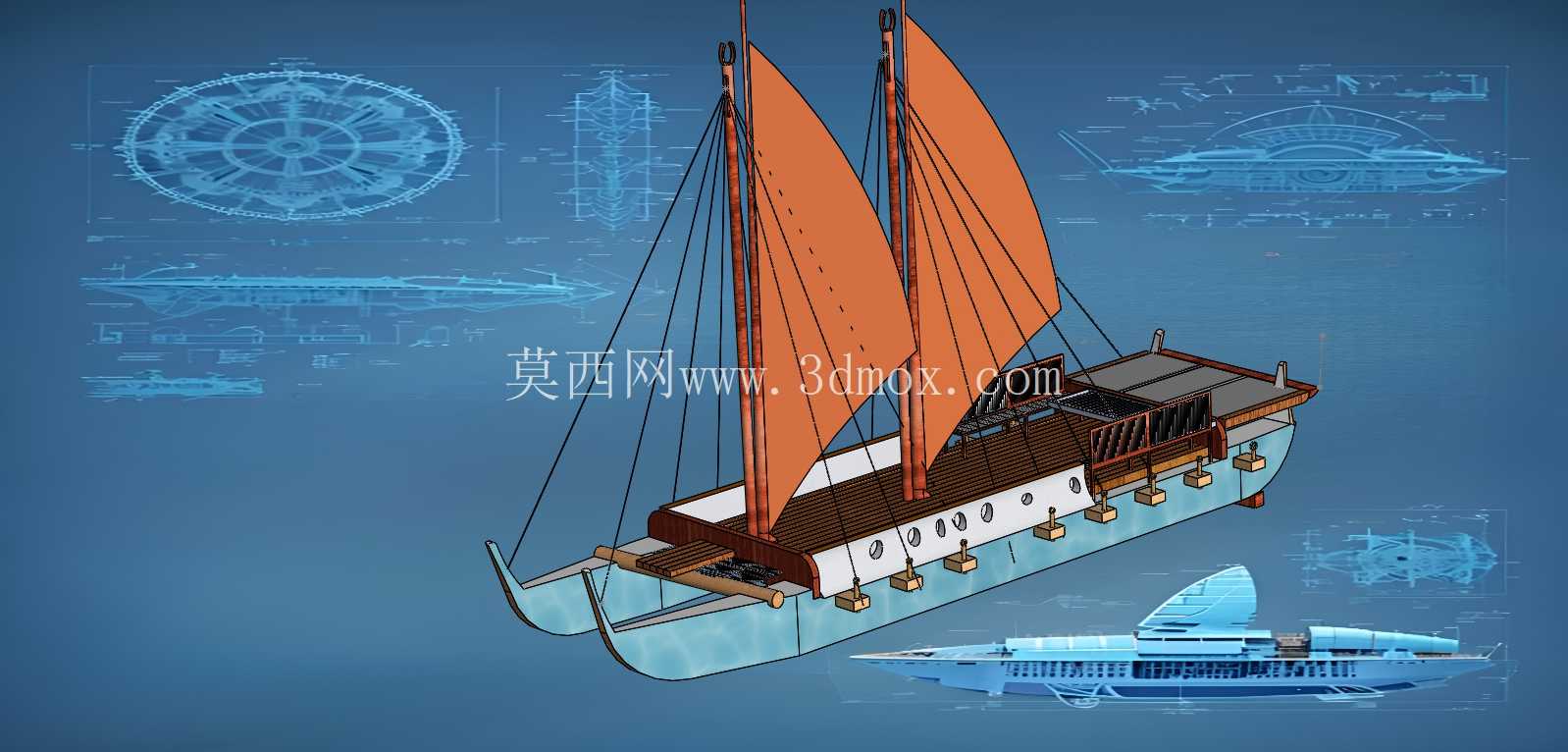

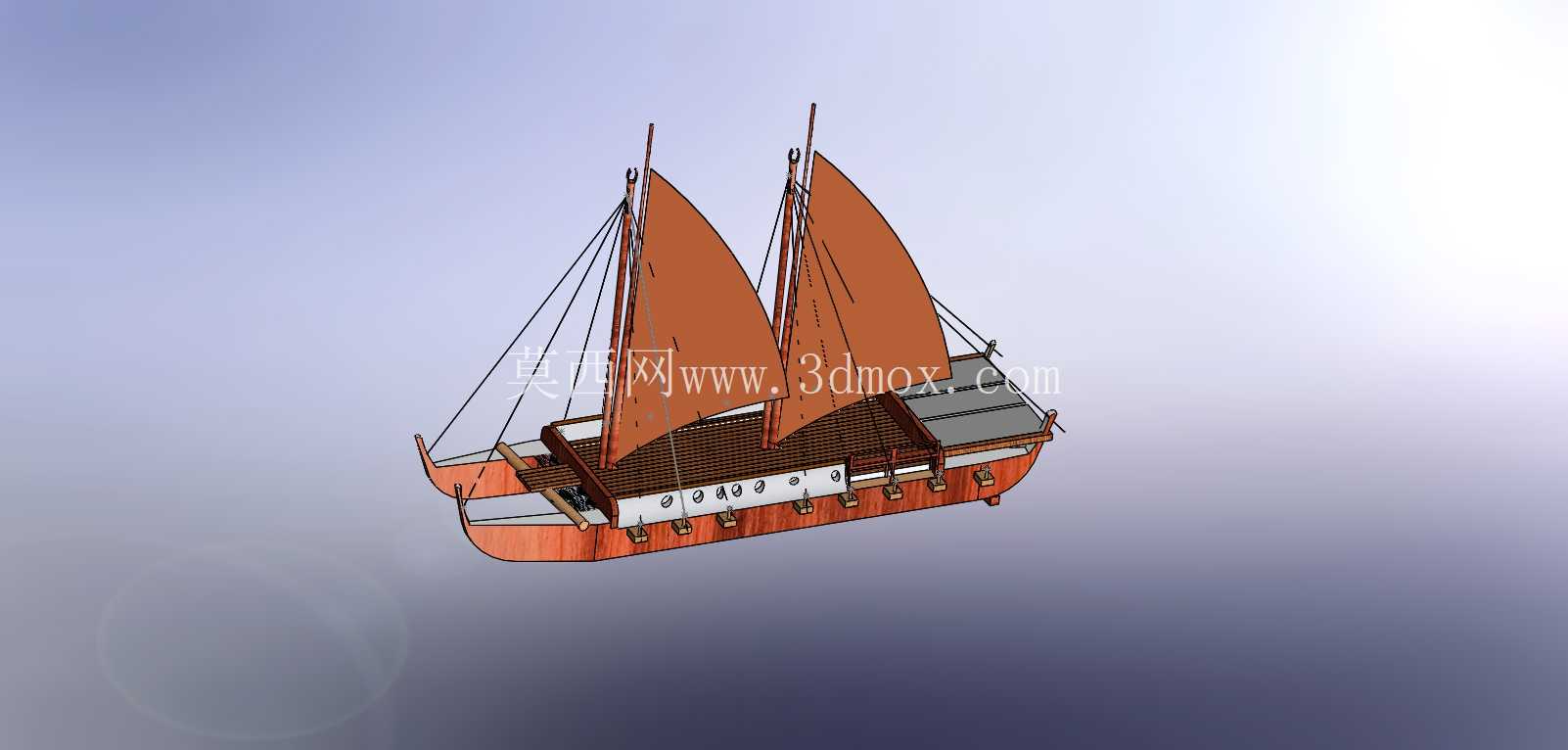

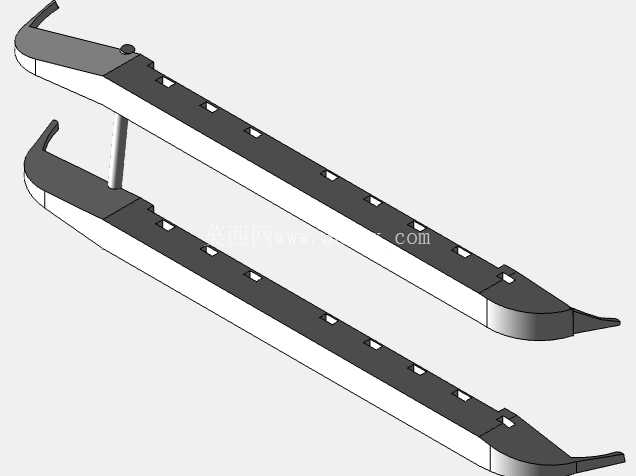

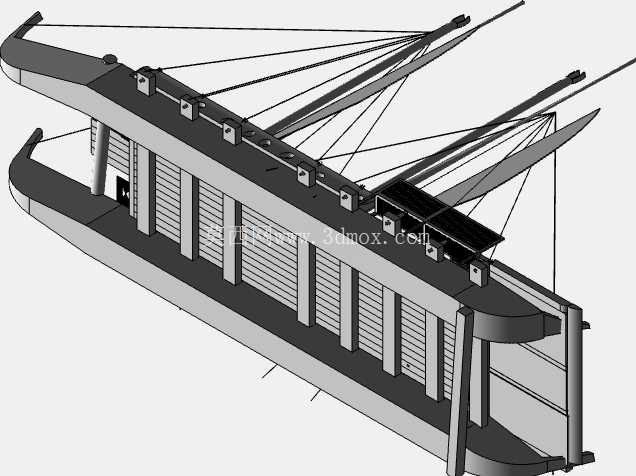

　　这套双桅纵帆双体船的三维结构建模，面向近岸休闲航行、滨水文旅观光与小型船舶方案演示场景展开，整体采用双浮体平行布局，相比同尺度单体帆船拥有更宽的横向支撑跨度，航行时横摇幅度明显降低，甲板可用面积也得到充分拓展，既可以承载多名乘员开展近海短途航行，也可作为水上营地、滨水展示项目的载体使用。建模过程中优先梳理船体水线以下的浮体线型：两个对称的细长浮体首部做上翘收窄处理，降低迎浪航行时的砰击阻力，浮体中段保持近似等截面的排水容积，保障额定载荷下的吃水深度稳定，浮体尾部预留外挂动力的安装接口，在无风工况下可加装小型舷外机实现机动航行，浮体侧面沿长度方向均布悬挂式防撞护舷，靠泊时可直接缓冲码头碰撞冲击。

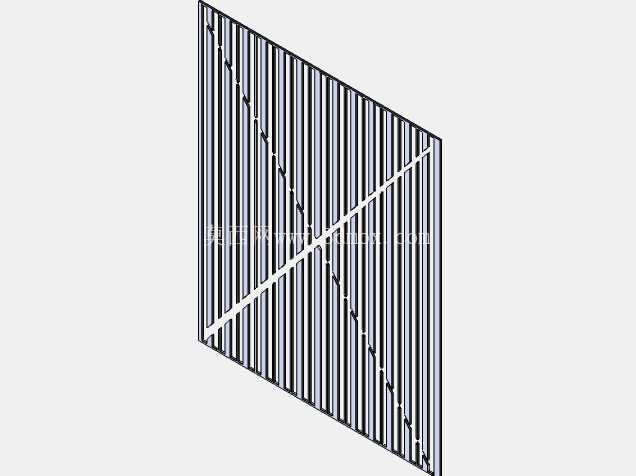

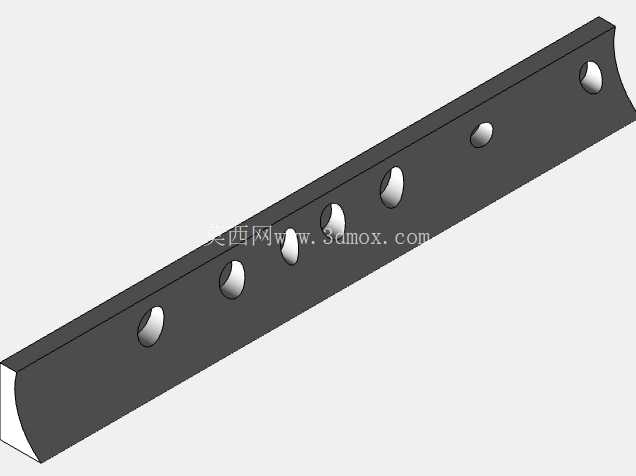

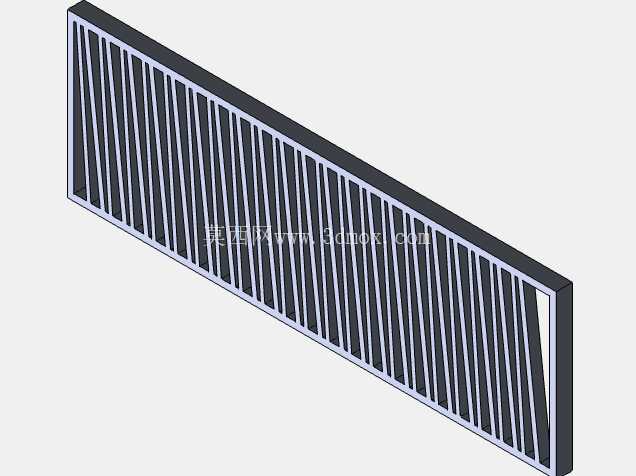

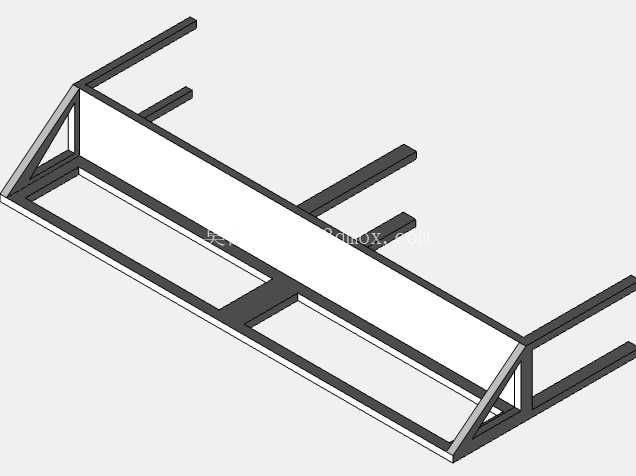

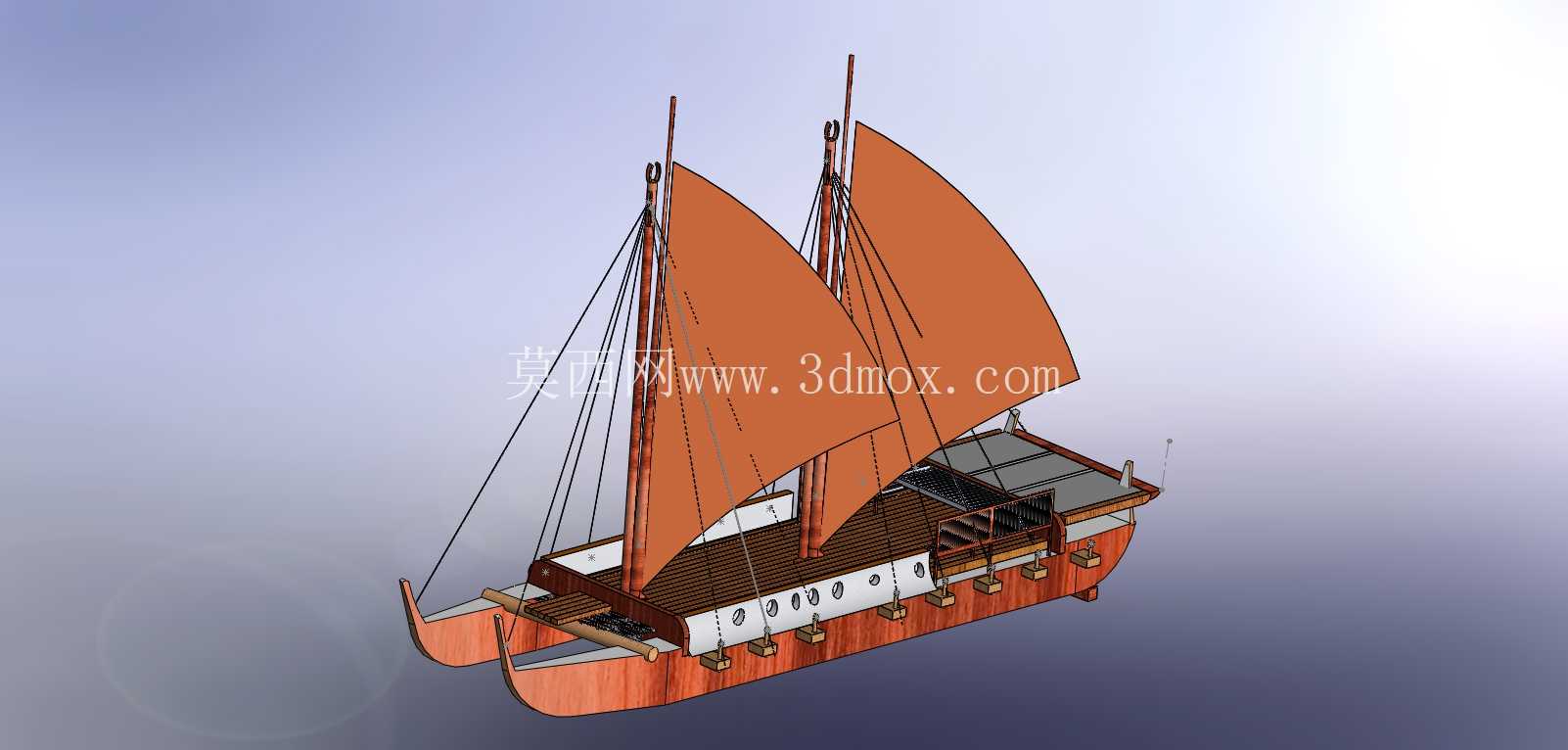

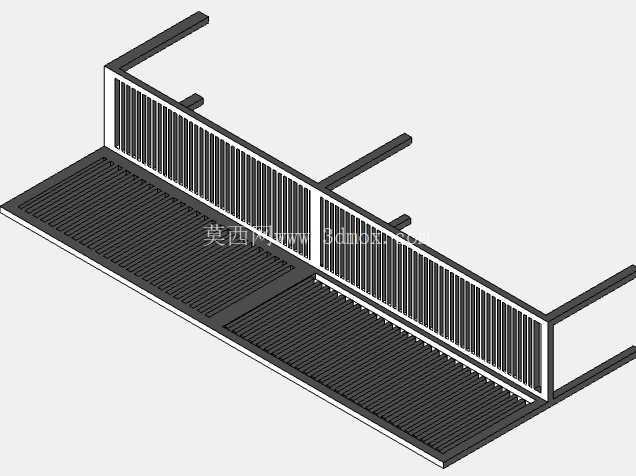

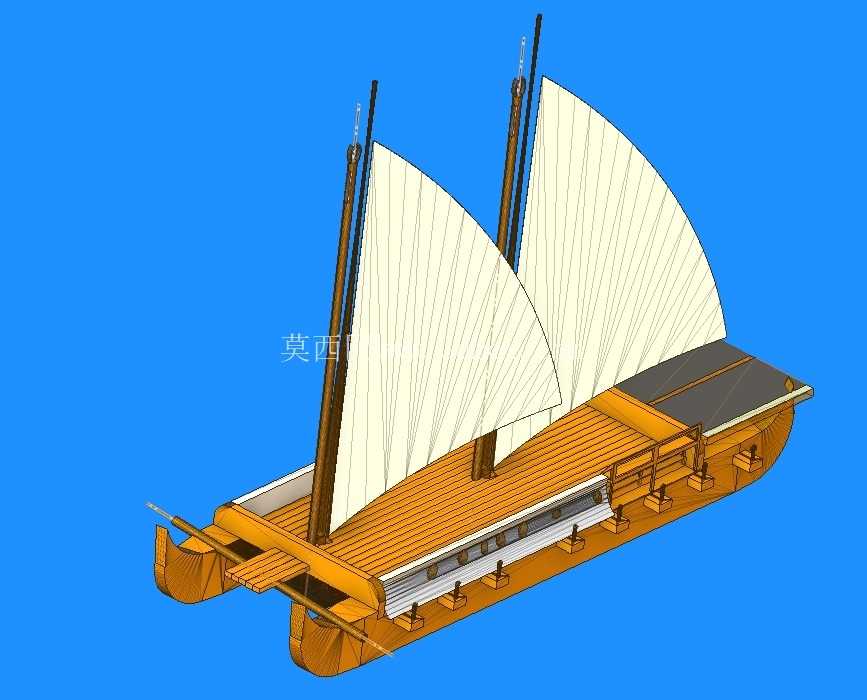

　　甲板层采用连通式平板布局，左右浮体上方的纵向承力梁架共同支撑主甲板，甲板表面做防滑格栅纹理处理，中部预留乘员活动与置物区域，甲板尾端设置开放式登乘平台，方便人员从水面上下船，也可作为临水垂钓、水上作业的操作空间。甲板中部的舱室侧壁开设一排圆形舷窗，舱内可作为储物空间或临时遮蔽区域，舱室边缘设置低矮护栏，在不遮挡帆面操作视线的前提下保障乘员行走安全。帆装系统采用两根独立竖直桅杆，分别布置在甲板靠前与居中位置，桅杆底部设置嵌入式固定支座，将桅杆载荷直接传递到下方船体承力框架，避免甲板局部应力集中；两面大面积纵帆采用暖橙色硬质帆面造型，帆面通过多根斜向拉索与桅杆、甲板侧端的系点连接，拉索走向完全按照实船帆装受力逻辑排布，建模时逐一还原每根支索的连接点位，帆面轮廓贴合传统中式硬帆的分格加强形态，帆骨横向分隔帆面，既提升帆面自身的形态刚度，也可根据风力大小分段收放帆面，调整受风面积。

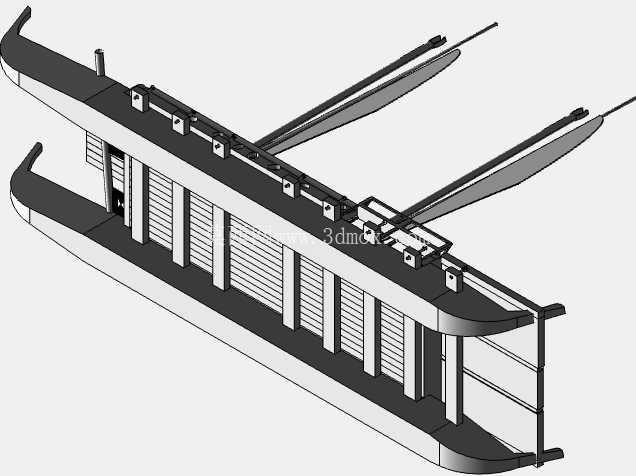

　　双体船的横向连接桥是结构设计的核心重点，建模时将连接桥与左右浮体的上部结构做一体化承力设计，桥体底部与水面保留足够净空，避免航行中波浪直接拍击桥体底面产生额外阻力，连接桥内部预留横向加强筋布局，保障两侧浮体在波浪起伏不同步时的结构抗扭强度。从安装边界来看，该船型整体宽度大于同长度单体船，陆地转运时需适配宽体运输托架，停泊时所需码头泊位宽度也要对应放宽；船体总高包含桅杆与升起的帆面，陆上存放或通过低矮桥梁时，桅杆设计为可拆解放倒结构，支座处保留法兰连接界面，无需破坏甲板结构即可完成桅杆拆卸。帆面收放时可沿桅杆横向折叠，收拢后整体轮廓高度大幅降低，方便进入船库存放。

　　整套模型把浮体曲面、甲板铺层、桅杆支座、索具连接、护舷安装、舱室开口的细节全部做了实体化表达，结构逻辑贴合小型帆船的实际建造工艺，既可以作为船舶方案设计阶段的布局校验参照，也能用于科普展示、文旅项目前期的船型效果推演，帮助结构设计者快速核对双体布局的受力传递路径、帆装操作空间与乘员活动区域的匹配关系，规避常规单体船改造双体方案时容易出现的连接桥强度不足、帆索干涉甲板动线、浮体线型排水容积不匹配等典型问题。
