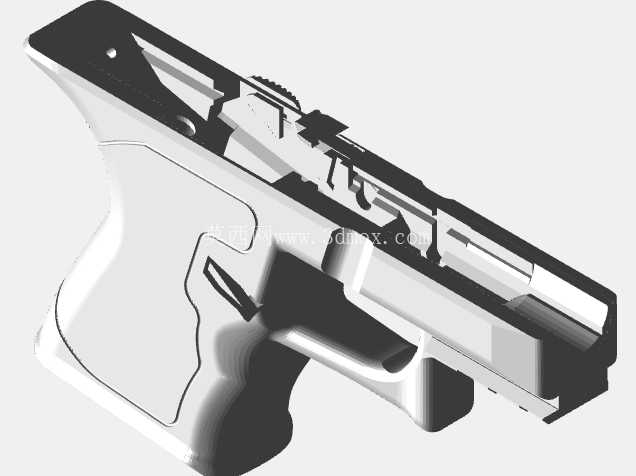

紧凑型手枪握把套筒剖视结构三维造型

　　这套三维造型围绕紧凑型半自动手枪的核心承载部件展开，建模过程中没有停留在外观曲面的复刻，而是把套筒、底把、扳机护圈、握把轮廓、内部导轨让位槽以及尾部防滑齿的配合关系逐层拆开，方便结构设计人员在评审时直接观察各腔体的避让逻辑。从实际使用场景看，这类紧凑尺寸的便携枪械多用于便携带行、隐蔽握持和近距离防卫，整体长度控制在掌心可包覆的区间，握把前后缘做了贴合手型的收腰曲线，虎口位置抬高后能够抵消部分套筒后坐带来的翻转力矩，扳机护圈前缘留出戴薄手套操作的余量，护圈根部与底把过渡处加厚，避免跌落冲击时出现应力集中。

　　建模时先从握把内腔的弹匣通道入手，通道两侧保留对称的加强筋，筋位厚度按照承载侧壁的刚度需求分配，既给弹匣插拔提供直线导向，也能在握把受侧向挤压时抑制薄壁变形。套筒部分采用长条形滑移结构，内侧预留与底把导轨配合的通槽，槽宽和导轨顶面的间隙按照往复运动的滑动公差设定，前端开口保证枪管轴线方向的装配空间，尾部防滑齿采用等距锯齿阵列，齿尖做微小倒钝，防止手动拉动套筒时锐边划伤手掌。剖视区域特意保留了扳机上方的发射机构容纳腔，腔体内壁留出击发组件的安装凸台和销钉孔位，孔位同轴度在建模阶段就通过基准轴约束，后续出工程图时可直接标注位置度，不需要二次重构几何。

　　外形边界方面，握把底部的弹匣插口端面做平直处理，便于弹匣快速插入对位，底把尾部的背带环位置预留挂装接口，套筒顶部的瞄准具安装槽采用浅槽定位，槽底平面度直接影响照门与准星的同轴校准。扳机护圈下方保留足够的手指活动空间，护圈内轮廓与扳机之间留出安全间隙，避免握持时手指意外触碰扳机。整体外表面的分模线沿套筒与底把的接合面布置，侧壁过渡圆角统一按照人机握持触感调整，棱角处没有突兀的硬转折，长时间握持不会局部压手。

　　从工程校验角度，这套造型可用于枪械结构教学演示、工装夹具设计参考以及外观人机工程校核，设计人员能够借助剖切视图检查内部零件的运动包络是否与底把内壁发生干涉，也能在导轨配合段测量滑动接触面的长度占比，评估套筒往复过程中的导向稳定性。握把区域的曲面曲率连续过渡，为后续包覆防滑贴片或加工纹理提供基础曲面，套筒外侧的减重凹槽在不削弱纵向刚度的前提下削减上部质量，有利于降低枪口上跳幅度。各销孔、卡槽和让位槽的位置均按照装配顺序排布，拆解时击发组件可从腔体侧向取出，维护擦拭不需要额外破坏外部轮廓，整体结构在紧凑尺寸下兼顾了握持舒适度、运动导向可靠性和日常维护的拆装便利性。
