红白撞色冷气体手持投掷装置结构

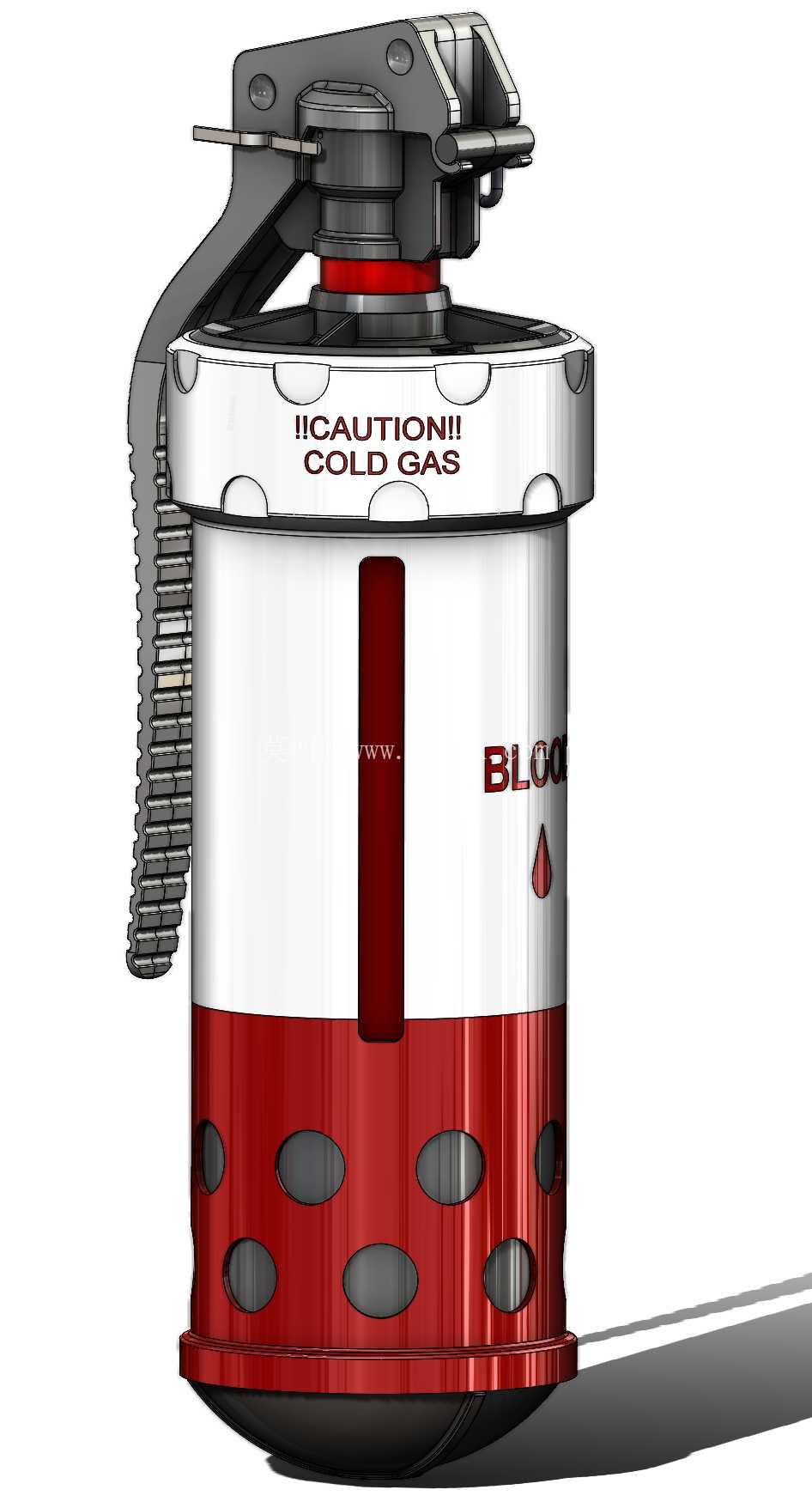

　　这套手持冷气体投掷装置的结构方案，在外观上采用红白两段式圆柱主体，顶部布置保险握片、拉环与击发联动组件，筒身侧面预留竖向观察窗，下半段外壳均匀开设椭圆镂空孔，既承担减重作用，也为内部冷气体释放路径提供气流交换边界。从实际使用场景看，这类装置常见于战术演练、影视特效、场地信号布设与非致命驱散作业，核心功能是在短时间内释放低温压缩气体，配合有色介质形成视觉遮蔽或区域标记效果，不依赖爆炸装药完成动作，因此结构设计重点集中在密封可靠性、握持防滑性与误触发防护上。

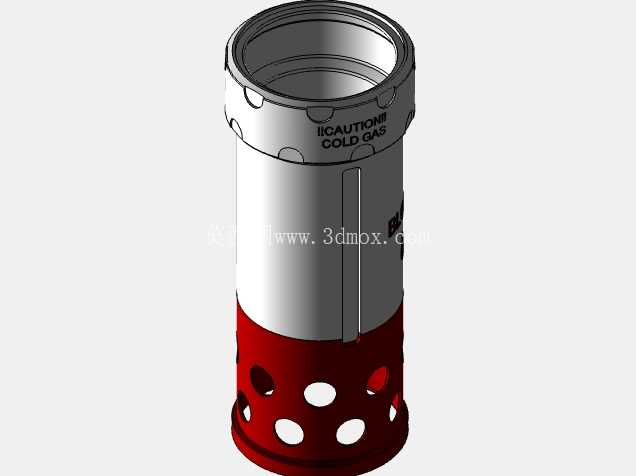

　　建模过程中最先确定的是筒体的同轴回转基准，上下两段壳体通过台阶止口配合，止口面预留密封槽位置，装配后可容纳O型圈实现径向密封，避免冷气体在储存状态下出现缓慢泄漏。筒体直径按照成年男性单手握持范围设定，外壁下半段的椭圆孔并非单纯装饰，孔位沿周向均布后可降低壳体整体重量，同时在戴手套操作时增加手指与外壳的摩擦阻力，表面做圆角过渡，防止低温状态下金属边缘划伤手套或手部。筒身正面的竖向长条观察窗用于直观查看内部储料或气瓶余量，窗体两侧设计凸筋，既保护透明件不受磕碰，也能在装配时限制窗体的周向转动。

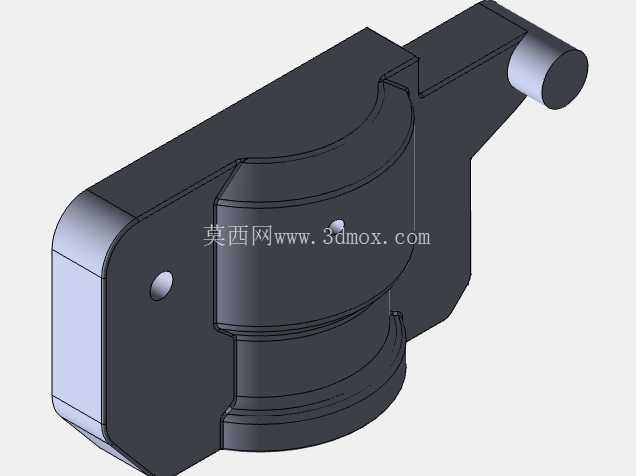

　　顶部触发机构是整个装置的结构核心，保险握片采用弯折钣金形态，一端通过销轴铰接在筒体上盖，常态下压住击发压杆，拉环穿过保险销孔后锁定握片张开角度。建模时需要严格核对销轴、保险销、压杆与弹簧的运动行程：拔出保险销前，握片被刚性限位，压杆无法向下位移；保险销移除后，握片仍可由手部握持保持锁定，只有当装置离手、握片在弹簧力作用下弹开，压杆才会释放内部击针，刺破小型冷气瓶封口。这套联动逻辑在三维装配里需要做运动干涉检查，重点确认握片翻转全过程不会与筒身上沿、拉环结构发生磕碰，弹簧压缩量处于合理区间，避免出现击发力不足或保险卡死。

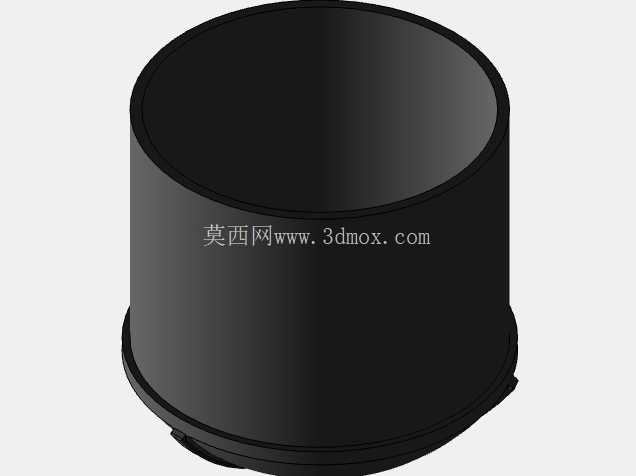

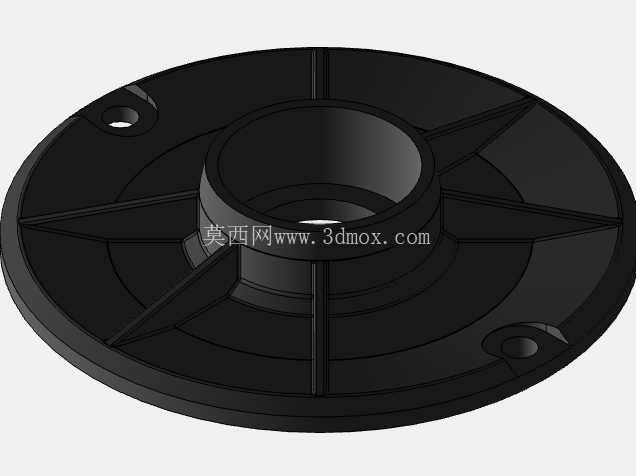

　　上盖与筒体的连接采用多颗周向均布螺钉紧固，螺钉孔位置避开内部气路通道，上盖下端面设置密封平面，与筒体上端面压紧密封垫。冷气瓶安装在筒体内部中心位置，通过卡箍或螺纹座固定，保证击针对准气瓶封口中心；释放后的气体经内部导流槽分散到下半段镂空区域排出，导流槽的走向在建模时做圆滑过渡，减少低温气体高速流动时的紊流噪音。筒体底部设计卷边封底，封底边缘做圆弧加厚，放置在地面时可稳定直立，同时承受装置意外跌落的冲击载荷。

　　外形尺寸方面，整体高度控制在单手可握持投掷的范围内，筒体直径兼顾内部气瓶容积与握持周长，顶部握片张开后的最大外轮廓不超出筒身径向过多，便于放入战术背心口袋或专用携行包。安装边界上，内部气瓶、击针弹簧、保险销均为独立可拆部件，装配顺序为先将气瓶放入筒体固定座，再放置击针与复位弹簧，随后扣合上盖并拧紧周向螺钉，最后装入保险销、握片与拉环，各零件的装配间隙按照常温与低温两种工况预留，防止低温下材料收缩导致动作卡滞。

　　外观分色对应功能分区，白色上半段覆盖密封与储料区域，红色下半段对应气流排出与握持区域，表面标识区预留平整贴面，筒身侧面的水滴形标记与警示文字位置均避开镂空孔与观察窗。结构建模时所有钣金握片边缘做折弯圆角，铸件或机加工件的棱角全部倒钝，外露销轴两端做铆接限位，防止使用过程中销钉脱出。对于结构设计人员而言，这套模型的参考价值在于完整呈现了手持安全类触发装置的保险联锁逻辑、圆柱筒体密封方式以及人机握持外形的处理方法，可直接用于同类非致命投掷设备、信号释放装置的结构方案验证与外形评审。
