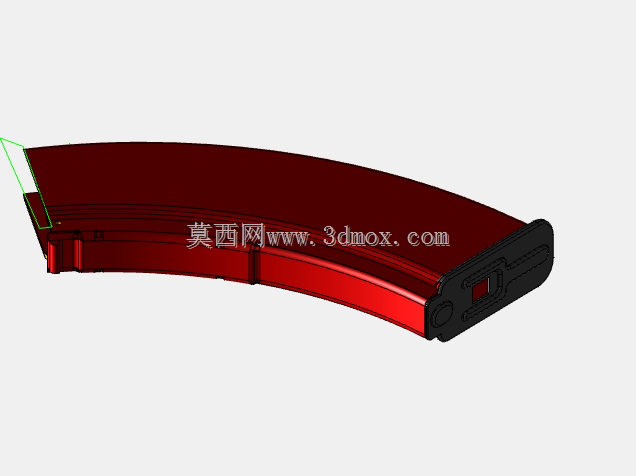

AKM弧形三十发供弹弹匣结构建模

　　这套三维结构围绕AKM配套的三十发弧形供弹弹匣展开，建模过程没有停留在外观曲面复刻，而是把供弹链路里的空间约束、零件装配关系和实际使用边界逐层拆解。做这类供弹具结构时，最先要处理的不是外壳造型，而是双排枪弹在弧形容弹腔内部的堆叠轨迹：AK系步枪使用的7.62毫米枪弹整体长度、锥度都决定了弹匣不能做成直壁形态，直腔内容纳三十发弹时，弹体锥度累积会让最上方几发弹的抱弹位置偏移，既可能增加推弹阻力，也会在枪机复进抓弹时出现对位偏差。建模时先沿枪弹排列的理论弧线搭建容弹腔中心轨迹，再逐发校验弹体之间的贴合间隙，保证每一发弹在托弹簧推动下上行时，姿态始终保持在抱弹口允许的公差范围内。

　　从实际使用场景看，这类弹匣是步兵轻武器系统里更换频率最高的部件之一，野外扬尘、泥水、低温冻胀、反复插拔跌落都会直接影响供弹可靠性，所以结构设计里外壳不能只做等厚薄壁。模型里的弧形主体采用冲压钣金的成型思路还原，两侧壁的加强压筋沿着弧线走向布置，既控制整体重量，也避免长弧形壳体在受压时出现侧向鼓胀；弹匣口部的抱弹唇是整个部件精度要求最高的区域，这里的折弯角度、收口尺寸直接决定最上方两发弹的定位精度，建模时单独把口部做了局部加厚和折弯圆角处理，还原冲压件折弯后材料回弹的预留量，避免按理论尖角加工后出现抱弹过紧或松旷。

　　弹匣底部的端盖、托弹板和托弹簧通道也做了对应结构表达。托弹板不能做成简单平板，它需要顺着弹匣内部弧线上下滑动，两侧的导向凸筋和壳体内壁的导向槽配合，保证托弹板在全行程里不卡滞、不偏转；即使弹簧在长期使用后出现弹力衰减，托弹板也不会因为侧向倾斜把枪弹顶歪。底盖采用卡扣式装配结构，侧面的定位凸起和壳体下端的卡槽对应，日常维护时可以快速拆开清理内部泥沙，装配后又能承受弹簧向外的顶出力，不会在跌落时意外脱开。

　　外形尺寸和安装边界方面，弹匣上端的插入段严格对应步枪机匣下方的弹匣井接口，前后定位面的距离、卡扣锁止的凸起位置都按照实装配合关系搭建，插入到位时锁止面能完全挂住机匣卡扣，同时抱弹口和枪管轴线、枪机推弹面的相对位置刚好对齐，不需要额外修磨就能保证推弹进膛的轨迹顺畅。弧形主体的弯曲半径经过堆叠校验，三十发弹满载时整体外轮廓不会过度前凸，据枪时握持弹匣的手能自然贴合弧面，换弹时手部拔出和插入的行程也不会被弧面造型干涉。

　　结构细节上，壳体表面的观察槽、加强凹槽、底盖防滑纹路都没有省略，这些特征不是装饰：长槽既可以在维护时观察内部余弹状态，也能排出进入腔内的积水和沙粒；外壳的分段压筋提升了薄壁件的抗变形能力，士兵在匍匐、紧急换弹时磕碰岩石或掩体，壳体不容易出现凹陷卡死托弹板的问题。建模过程中对所有装配间隙做了运动模拟：从托弹板在最低位置装满三十发弹，到逐发供弹至最后一发，全行程里托弹板、枪弹、壳体内壁、抱弹唇之间没有干涉，弹簧的压缩行程也落在合理区间，既不会在满载时并圈失效，也不会在最后一发时弹力不足导致供弹滞后。

　　对于结构设计从业者来说，这个模型的参考价值在于它展示了典型弧形双排供弹具的设计逻辑：所有曲面造型都服务于枪弹堆叠轨迹，所有壁厚和加强特征都对应野外工况的强度需求，接口尺寸完全服从整机匣的装配边界，而不是单独做一个外观相似的摆件。拆解这套结构也能帮助理解冲压钣金类深腔弧形零件的成型思路，对同类需要沿曲线排列物料、靠弹性元件逐次顶送的供料机构设计，也有很强的跨场景参考意义。
