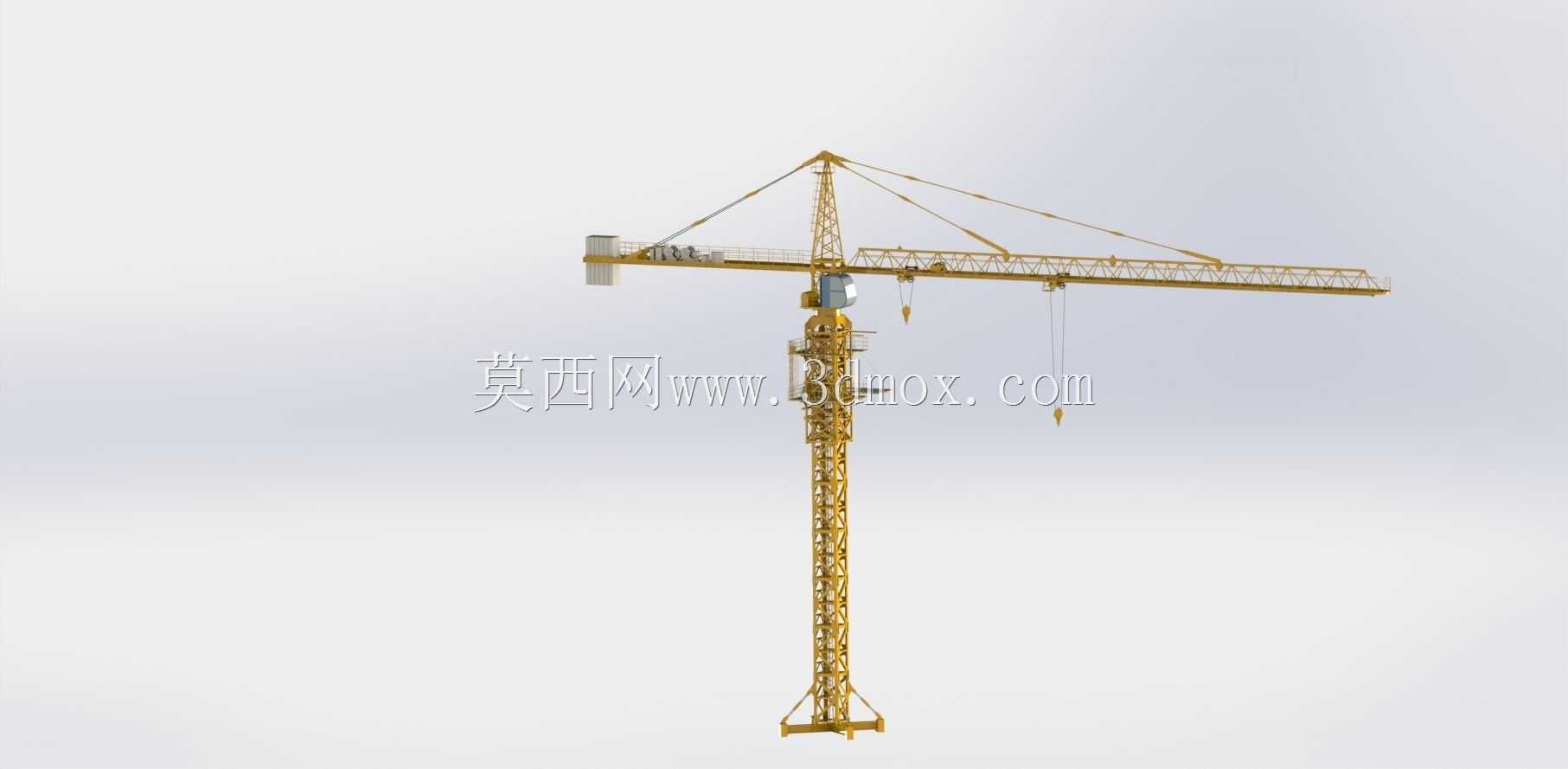

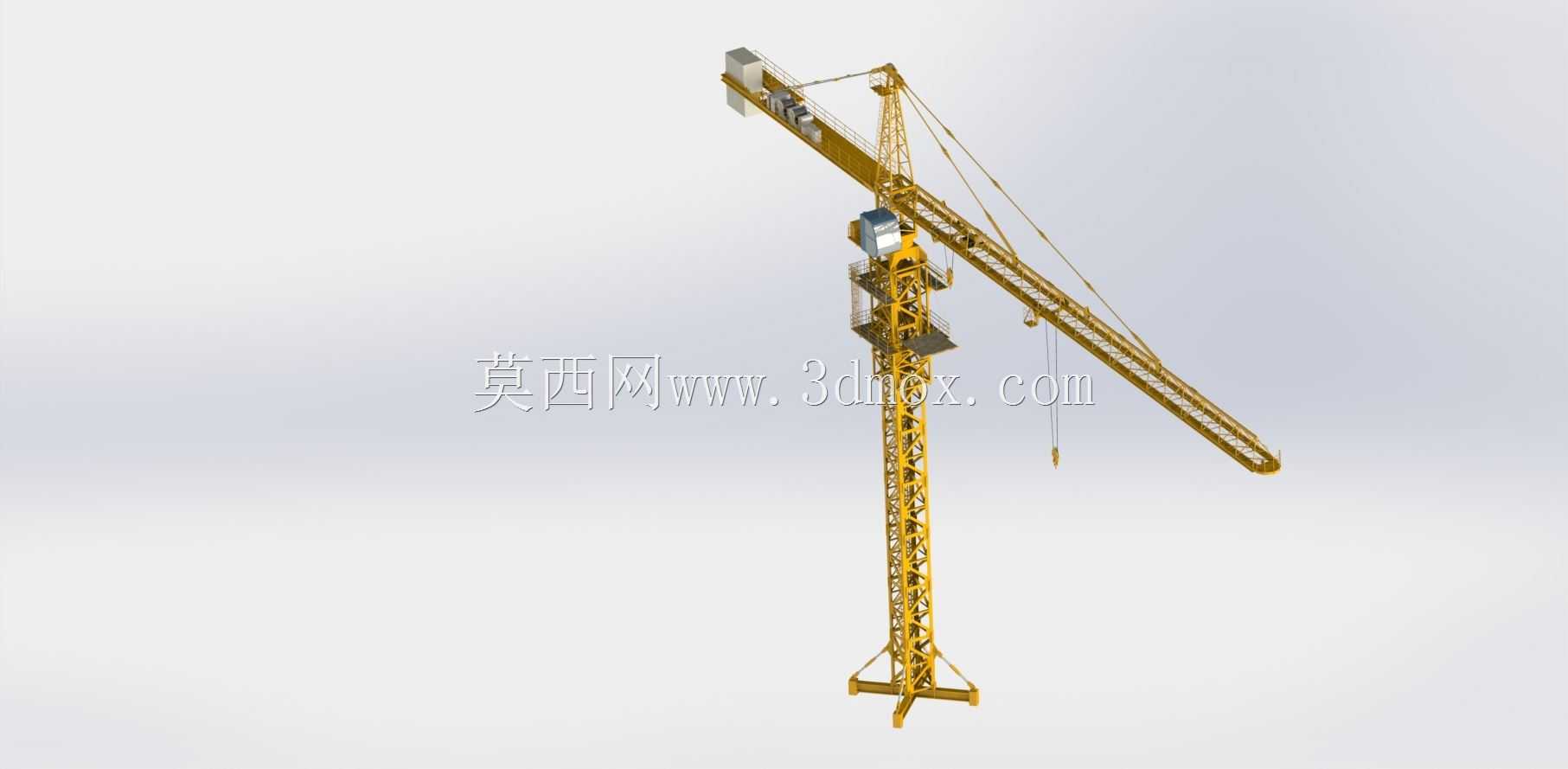

250吨级塔式起重机吊杆作业结构

　　从结构设计逻辑来看，这款TOWERWORK70吊杆采用了桁架式格构结构，主材选用高频焊接的方管型材，通过不同壁厚的型材分段搭配，在靠近塔身的根部区域采用更大截面、更厚管壁的型材，来承担吊重产生的最大弯矩，往臂端方向逐步减小型材截面与壁厚，在保证整体结构强度的前提下尽可能降低自重，减少塔身承受的倾覆力矩，这种分段变截面的设计思路，是当前大吨位水平臂塔机吊杆的主流设计方向，能在70米的最大作业半径下，依然保证端部额定吊重满足施工需求，适配施工现场的钢筋骨架、预制构件、大型模板等不同重量物料的吊装作业。在高层住宅、超高层商业体、大型工业厂房的主体施工阶段，这类大吨位塔式起重机的吊杆结构是决定现场物料覆盖半径与吊装效率的核心部件，不同于小吨位塔机的吊杆设计，250吨米级的吊杆需要兼顾长距离作业的抗弯刚度与端部吊重的稳定性，尤其是在城市核心区施工场地受限的场景下，吊杆的变幅范围、最小作业半径边界直接决定了现场材料堆场的布置逻辑，甚至会影响整体施工动线的规划。实际作业过程中，吊杆上设置的变幅小车轨道采用了嵌入式设计，避免了外置轨道容易积存混凝土残渣、螺栓松动脱落的问题，小车行走轮的轮压经过反复校核，在满负荷行走时不会对吊杆弦杆造成局部压溃，同时吊杆的节段连接采用了销轴式快装结构，现场安装时不需要大量焊接作业，只需要通过销轴定位、开口销防松就能完成节段拼接，能大幅缩短塔机的安装周期，尤其是在高空作业环境下，减少安装人员的高空停留时间，降低施工安全风险。

　　从安装边界尺寸来看，单节吊杆的运输长度控制在12米以内，符合公路大件运输的尺寸要求，不需要额外办理超限运输审批，能降低设备转场的物流成本，吊杆组装完成后，其根部与塔身回转节的连接法兰采用了铰制孔螺栓定位，能保证连接位置的同轴度，避免长期作业过程中连接位置出现疲劳裂纹，同时吊杆的上弦杆设置了拉杆连接点，通过刚性拉杆与塔帽连接，能将吊杆承受的竖向荷载均匀传递到塔身结构上，避免吊杆出现过大的下挠变形，影响变幅小车的正常行走。

　　在日常运维层面，这款吊杆的弦杆上预留了检修人员行走的防滑步道，步道两侧设置了可拆卸的防护栏杆，检修人员可以沿着步道走到吊杆任意位置，对变幅钢丝绳、小车滚轮、限位开关等部件进行日常检查与维护，不需要额外搭设高空作业平台，降低了运维阶段的成本与安全风险，同时吊杆的端部设置了吊重限位触发装置，当吊重超过额定载荷或者小车行走到最大作业半径边界时，会自动切断变幅与起升机构的动力输出，避免出现过载倾覆的风险。

　　针对不同施工场景的需求，这款吊杆还可以根据实际作业半径需求进行节段组合，不需要满装全部70米长度的节段，在场地狭小、不需要最大作业半径的项目上，可以拆除端部的2-3节吊杆，缩短作业半径的同时提升端部的额定吊重，适配不同项目的吊装需求，这种模块化的设计思路，让同一台塔机可以覆盖更多类型的施工场景，提升设备的利用率，减少施工单位的设备投入成本。在结构受力校核层面，建模过程中已经充分考虑了不同工况下的荷载组合，包括额定吊重的静载工况、小车行走的动载工况、6级风作用下的工作工况以及非工作状态下的强风工况，所有节点的连接强度、杆件的长细比都符合起重设备设计规范的要求，不会出现局部失稳或者整体变形过大的问题，尤其是在沿海地区施工时，吊杆的型材表面采用了热镀锌加防腐涂层的处理工艺，能抵御高盐高湿环境下的腐蚀，延长设备的使用寿命，减少后期的防腐维护工作量。
