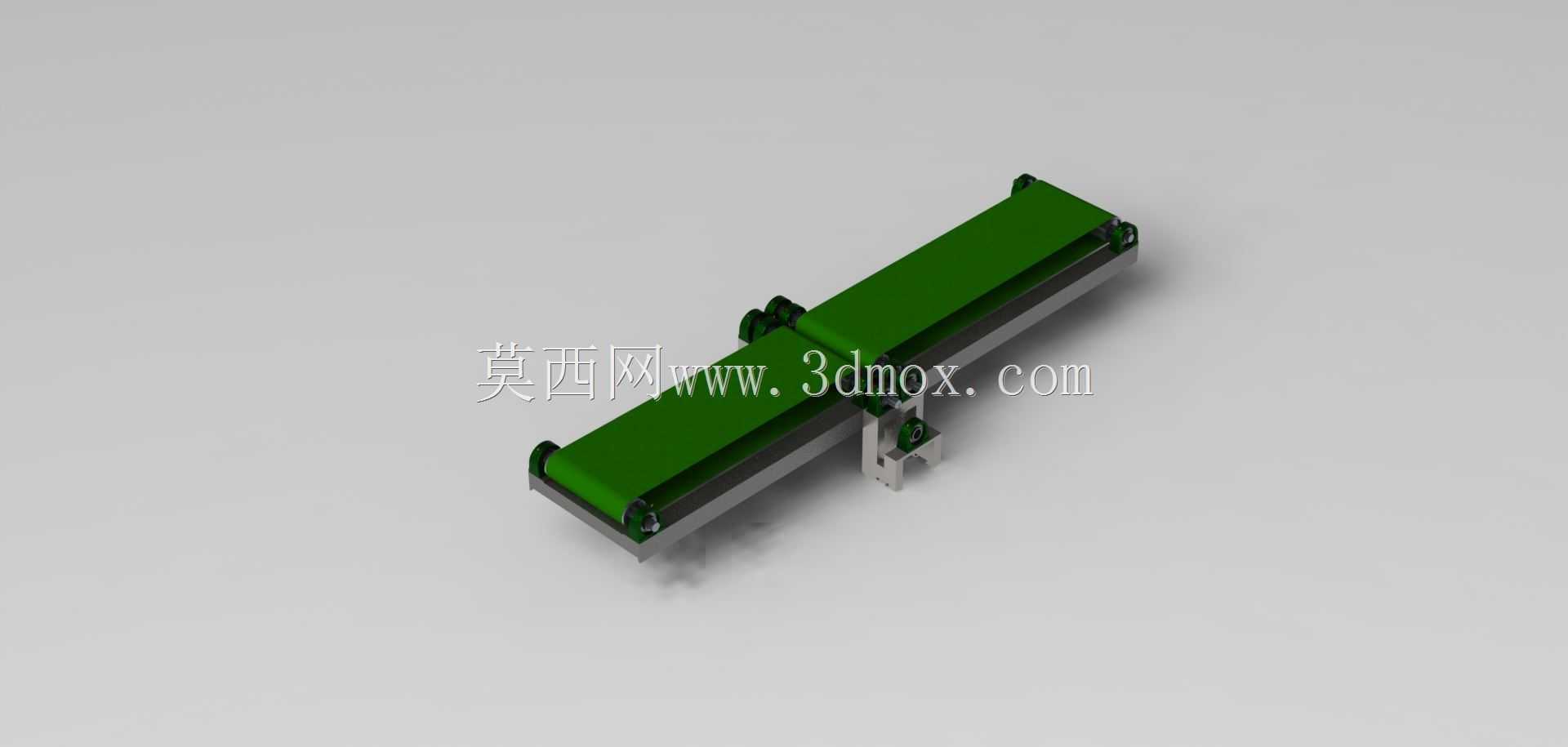

紧凑可折叠式工业皮带输送装置

　　在车间零散工位物料转运、小型加工线上下料、临时作业线搭建这类场景里，常规固定长度皮带机往往存在转场麻烦、占用通道空间、无法适配窄小作业区域的问题，这款可折叠结构的皮带输送装置，正是针对这类受限空间的物料搬运需求做的定向设计。从实际使用场景来看，它既可以作为单机设备完成工位间的短距离工件转运，比如机加工工位的成品件向质检台输送、包装工位的零散货品向封箱设备送料，也可以多台拼接组成临时输送线，适配小批量订单的临时生产需求，不用的时候可以将机架折叠收拢，靠墙面放置或者推入设备间隙存放，不会占用生产区域的通行空间。

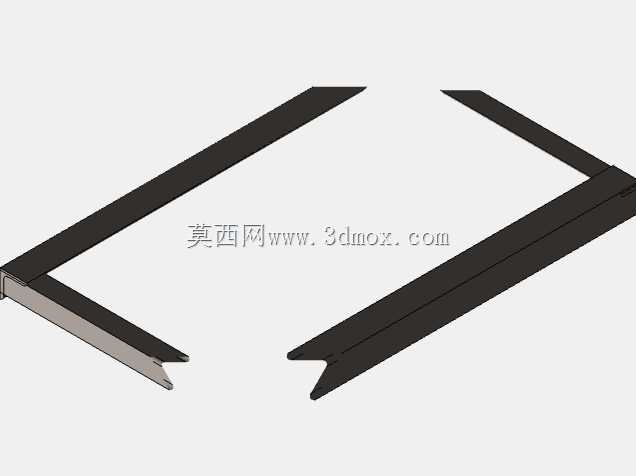

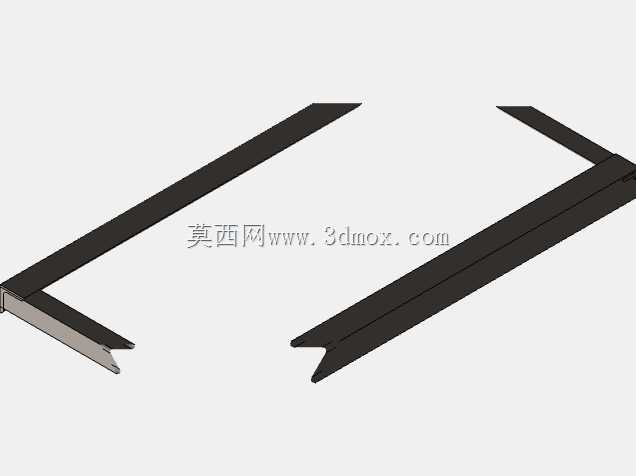

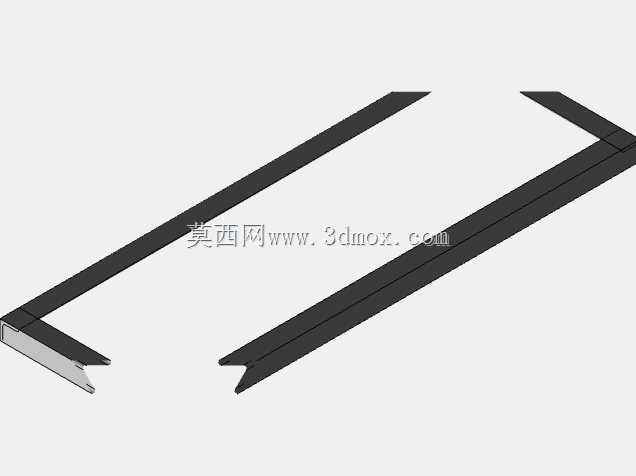

　　设备的核心功能围绕灵活输送做设计，皮带采用绿色防滑PVC材质，表面摩擦系数足够，输送纸箱、小型金属工件、塑料零件这类常见工业物料时不会出现打滑偏移的情况，输送速度适配常规人工操作节拍，不会因为速度过快导致物料滑落，也不会因为速度过慢影响工位衔接效率。机架部分采用轻量化型材焊接结构，在保证整体承重刚度的前提下控制了整机重量，单人即可完成折叠、展开、移位的操作，不需要额外借助吊装设备，适合需要频繁调整生产线布局的中小加工车间使用。

　　设计思路上没有追求大输送量与长输送距离，而是把核心指标放在了空间适配性上，折叠铰接点设置在机架中段位置，折叠后整机长度缩减为展开状态的一半左右，铰接位置做了定位锁止结构，展开后扳动锁扣即可完成机架固定，不需要额外拧紧紧固件，操作步骤简单，现场作业人员不需要专门培训就能完成设备的展开与收纳。两端的滚筒采用密封轴承结构，日常使用不需要频繁加注润滑脂，能适应多粉尘的车间作业环境，降低日常维护的工作量。底部的支撑脚做了高度可调设计，能够适配地面不平整的作业现场，调整范围可以覆盖10mm以内的地面高度差，保证皮带面始终处于水平状态，避免物料输送过程中向一侧偏移。

　　从安装边界来看，展开状态下整机宽度控制在窄幅范围内，可以直接放置在宽度800mm的标准工位通道内使用，不会阻碍人员通行；折叠后整机厚度较薄，可以塞入标准货架的底层间隙存放，不需要预留专门的设备存储区域。设备的进料端与出料端都做了低高度设计，能够直接对接常见的工作台面高度，不需要额外搭建过渡衔接平台，工件可以直接从工作台面滑到输送皮带上，也可以从皮带末端直接滑入下一工位的接料盒内，减少人工二次搬运的动作。

　　实际选型使用时需要注意，这款输送装置针对的是单重5kg以内的零散物料输送，不适合输送重型工件或者尖锐边角的物料，避免皮带被划伤或者机架承重过载；皮带的张紧结构设置在两端滚筒的安装座上，长期使用出现皮带松弛时，可以通过调整安装座的螺栓位置来张紧皮带，不需要拆卸整体机架。铰接位置的锁扣需要定期检查磨损情况，如果出现锁止间隙过大的情况要及时更换锁止配件，避免设备运行过程中机架意外折叠引发安全问题。整体结构没有复杂的传动组件，故障点少，对于没有专门设备维护人员的小型加工车间来说，日常使用的维护成本很低，能够很好地填补固定输送设备无法覆盖的临时、零散、窄小空间的物料输送需求，在多品种小批量的生产场景下，比传统固定皮带机的适配性更强。
