超声诊疗配套手持探针三维结构设计

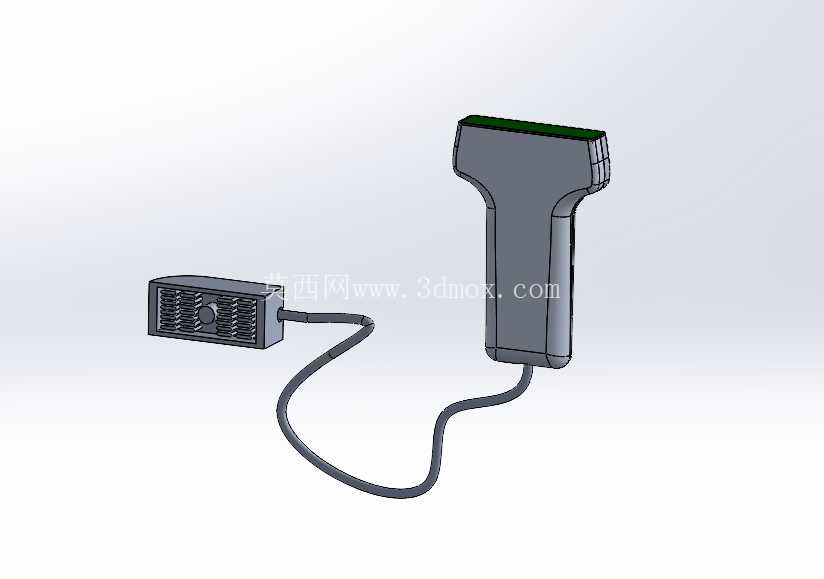

这款手持超声配套探针的结构设计，核心围绕临床超声检查的实际操作场景展开，首先要考虑的是医护人员长时间持握的操作舒适度，因此手持段采用了上宽下窄的T型轮廓，握持区域做了连续的圆弧过渡，没有尖锐棱角，避免长时间持握造成的局部压痕，同时手持段的截面尺寸贴合成年人手掌自然握持的围度，拇指与食指自然放置的位置刚好对应壳体的收腰区域，操作时不需要刻意调整手势就能稳定持握设备。探头端的顶面做了平整的接触面设计，边缘做了R2.5的圆角处理，和人体皮肤接触时不会产生剐蹭感，同时这个平整面可以保证超声耦合剂均匀涂布，不会因为接触面凹凸造成耦合剂堆积或者流失，影响超声信号的传导效率。

连接主机的转接模块采用了长方体盒式结构，侧面布置了密集的通风格栅，格栅的间隙控制在1.2mm，既可以保证内部电路工作时的空气流通散热，又能避免外界的灰尘、耦合剂飞溅进入模块内部，格栅的朝向顺着设备摆放时的空气对流方向，自然状态下就能形成散热风道，不需要额外增加散热风扇就能满足长时间工作的散热需求。连接手持探针和转接模块的线缆采用了柔性弯曲的结构设计，线缆的弯曲半径预留了足够的余量，最小弯曲半径不小于线缆直径的5倍，避免反复弯折造成内部线芯断裂，同时线缆的出线位置做了防弯折的应力释放结构，在手持端底部和转接模块侧部分别做了锥形的过渡护套，把线缆弯折的应力分散到护套区域，不会集中在线缆和壳体的连接接缝处。

从安装边界来看，手持探针的内部腔体预留了超声换能器、信号处理电路板的安装位，腔体内部的筋位高度统一为2mm，既可以加强壳体的结构强度，又能作为电路板的安装定位柱，不需要额外增加固定支架就能完成电路板的装配，减少零件数量。壳体的上下盖采用卡扣加超声焊接的固定方式，接缝位置做了错位的止口结构，焊接后接缝间隙小于0.1mm，可以满足日常清洁消毒时的液体防泼溅要求，避免消毒酒精、耦合剂渗入壳体内部损坏电路。转接模块的底部预留了标准的安装孔位，可以直接固定在超声主机的侧方安装支架上，也可以平放在操作台面使用，模块的接口位置做了内凹设计，连接主机的数据线插入后，接头部分不会突出模块外轮廓，避免移动设备时磕碰接头造成连接松动。

在实际临床应用场景中，这款探针可以配合台式或者便携式超声主机完成体表、浅表组织的超声检查操作，手持端的重量控制在180g以内，单手握持操作时不会产生明显的负重感，适合长时间连续的检查操作。探头端的接触面尺寸匹配常规超声检查的扫查范围，单次扫查可以覆盖足够的检测区域，减少反复移动探头的次数。线缆的长度设置为1.2m，满足医护人员站在主机旁操作时的活动范围，不需要频繁挪动主机就能完成患者不同部位的扫查操作。转接模块内部预留了信号放大电路的安装空间，可以根据不同的检查需求更换不同参数的电路板，适配不同频率的超声换能器，拓展设备的适用场景，比如可以适配高频探头做浅表血管检查，也可以适配低频探头做深部组织的扫查。

设计过程中还考虑了设备的清洁消毒需求，整个设备的外表面没有多余的凹槽、缝隙，所有的转角都做了圆弧过渡，擦拭消毒时不会留下清洁死角，壳体表面采用哑光的磨砂质感，既可以避免消毒后留下明显的水渍痕迹，又能增加握持时的摩擦力，减少手上沾有耦合剂时出现打滑的情况。线缆的外被采用耐消毒腐蚀的柔性材质，反复使用酒精擦拭不会出现表面开裂、发硬的情况，延长设备的使用寿命。探头端的顶面采用了和超声换能器匹配的透声材料安装位，安装后透声面和壳体顶面齐平，不会出现台阶，扫查时可以平滑移动，不会拉扯患者皮肤造成不适。
