叉臂式铰接支撑连接构件

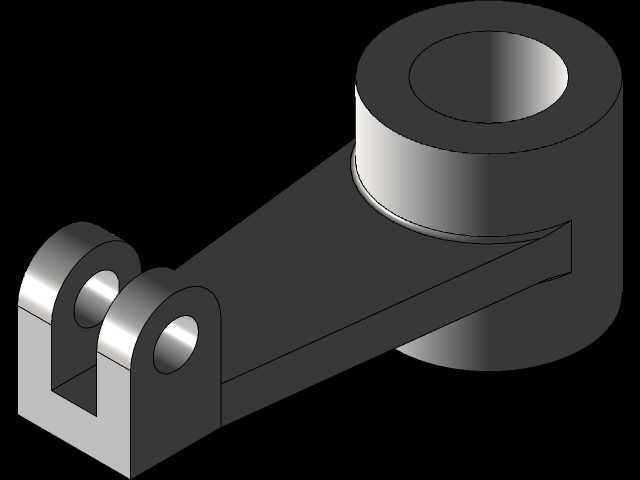

　　这类带铰接叉耳与同轴套筒的连接构件，常见于中低载荷的间歇传动链路中，多数应用在轻工自动化生产线的摆臂机构、小型输送线的张紧调节支架、工装夹具的压紧摆臂单元上，承担转动副连接与载荷传递的核心作用。构件一端的双叉耳结构是典型的铰接安装位，两个同轴通孔用于穿装圆柱销轴，可与配套的连杆、驱动摆杆形成转动副，耳板内侧的开口槽预留了足够的摆动避让空间，避免构件往复转动时与相邻部件发生运动干涉，耳板的厚度与通孔直径按照常规受剪销轴的强度匹配设计，能承受常规工况下的径向剪切载荷与小幅轴向窜动载荷。

　　另一端的大直径同轴套筒是构件的旋转支撑位，内孔用于穿装固定心轴或者配套的滑动轴套，套筒的轴向长度经过匹配设计，既保证了转动支撑的接触面积足够、降低接触面比压减少磨损，又不会过度占用轴向安装空间，套筒外圆与连接臂的过渡位置做了圆弧过渡处理，避免应力集中导致的交变载荷下断裂问题。连接臂采用等截面斜置结构，将两端的铰接位与支撑位刚性连接，臂身的截面厚度根据两端载荷的传递路径优化，在保证整体抗弯抗扭刚度的前提下尽可能减少冗余材料，降低构件自身重量与转动惯量，让驱动端的动力输出更平顺。

　　从安装边界来看，双叉耳端的销轴孔中心与套筒端的内孔中心距是核心安装尺寸，决定了整个摆臂单元的摆动行程与传动比，设计时需要严格控制两孔的平行度公差，否则会出现转动卡滞、销轴偏磨的问题；套筒内孔的尺寸公差按照H7级精度设计，可适配标准的铜基滑动轴套或者深沟球轴承，满足不同转速、不同润滑条件下的使用需求；叉耳端的通孔按照H8级公差设计，与标准g6公差的销轴配合可实现小间隙转动，既不会出现旷量过大的传动误差，也不会因为间隙过小出现装配卡滞。实际应用中，这类构件的受力以周期性的弯曲载荷为主，设计时重点校核了臂身与套筒、叉耳过渡位置的疲劳强度，所有棱边都做了小倒角处理，既去除加工毛刺避免装配划伤，也能减少热处理时的应力集中风险。

　　对于建模练习者而言，这类零件涵盖了拉伸、旋转、切除、倒角、圆角等常用的三维建模特征，特征顺序清晰，没有复杂的曲面结构，建模过程中可以重点练习特征的父子关系梳理、装配基准的统一、公差配合对应的尺寸标注逻辑，完成建模后还可以直接导入装配环境，添加同轴、重合配合模拟实际摆动工况，验证构件的运动干涉情况，理解结构设计中尺寸链与运动边界的匹配逻辑。这类构件虽然结构不复杂，却是机械传动机构中最基础的铰接单元，很多复杂的连杆机构、摆动机构都是由这类基础构件组合而成，掌握这类零件的设计逻辑与建模方法，能为后续复杂机构的设计打下扎实的基础。
