钻石锥形管练点焊枪电极手轮结构设计

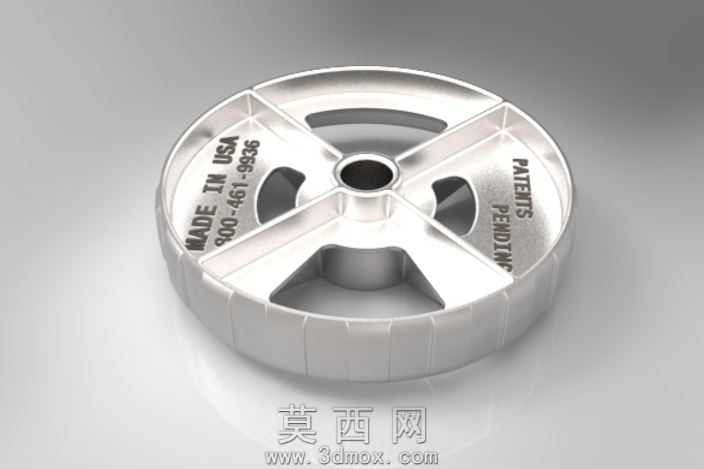

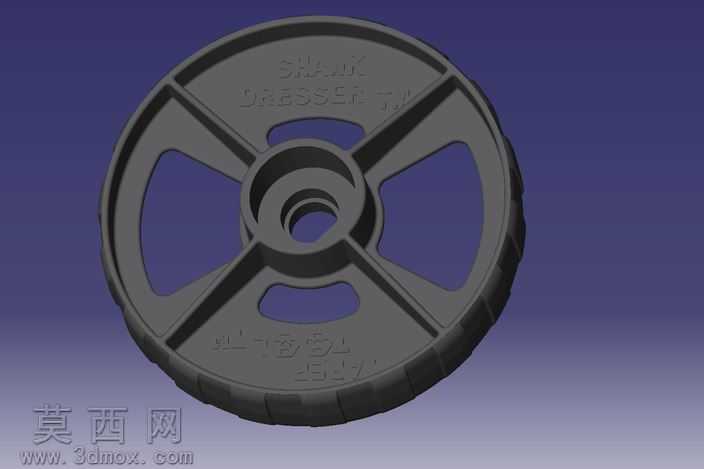

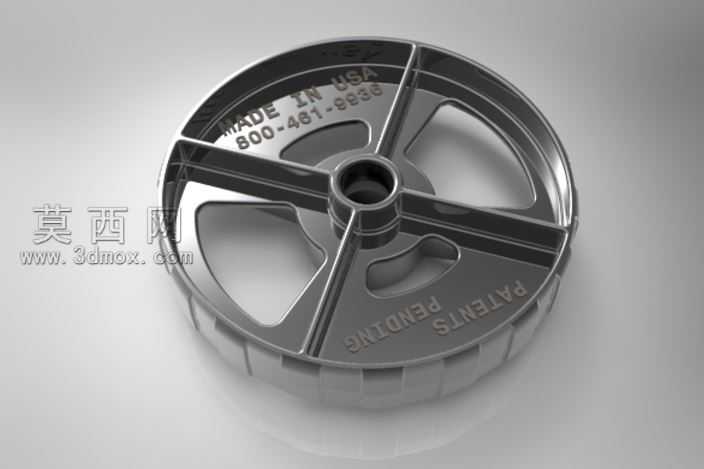

本作品为点焊枪配套的锥形管练操作手轮三维模型，整体采用轮辐式盘状结构设计，建模过程中以回转体基础特征为核心，先通过草图绘制手轮的中心轴孔轮廓、轮缘外廓与轮辐截面，利用旋转特征生成手轮的基础基体，再对四条对称分布的轮辐进行拉伸切除形成镂空减重结构，既保证轮盘整体结构强度，又有效降低零件自重，提升操作时的轻便性。模型中心设置阶梯式轴孔结构，内层小孔用于与点焊枪的调节转轴过盈配合，外层沉台用于容纳轴端固定件，保证手轮与转轴连接的同轴度与紧固性，避免操作过程中出现打滑偏移问题。轮缘外侧设计有细密的周向防滑齿纹，通过阵列特征沿轮缘圆周均匀排布，增大手部握持转动时的摩擦力，即使在沾有少量焊接飞溅碎屑的工况下也能稳定施力转动。轮盘表面预留的标识区域通过包覆特征生成模压字样，用于标注产品规格与品牌信息，还原实际零件的生产标识细节。材质设定上选用增强尼龙工程塑料作为基础材质，渲染时调整材质参数呈现哑光深灰的磨砂质感，还原工程塑料注塑成型后的表面肌理，同时对轮缘防滑齿的边缘做微小圆角处理，避免锐边划伤操作人员手部。设计过程中充分考量焊接作业的实际使用场景，轮辐的镂空结构同时可作为快速转动时的施力点位，操作人员可将手指穿入镂空区域快速旋拧调节，适配点焊作业中需要频繁微调电极位置的操作需求，整体结构对称度高，转动时动平衡表现优异，不会因偏重导致调节卡顿，中心轴孔的尺寸公差按照注塑件的通用配合标准设定，保证与金属转轴装配时的适配性，轮盘整体厚度从中心向轮缘均匀过渡，避免注塑成型时出现缩痕、翘曲等工艺缺陷，兼顾结构实用性与注塑生产的工艺可行性。
