MVSC系列气动电磁换向阀结构设计

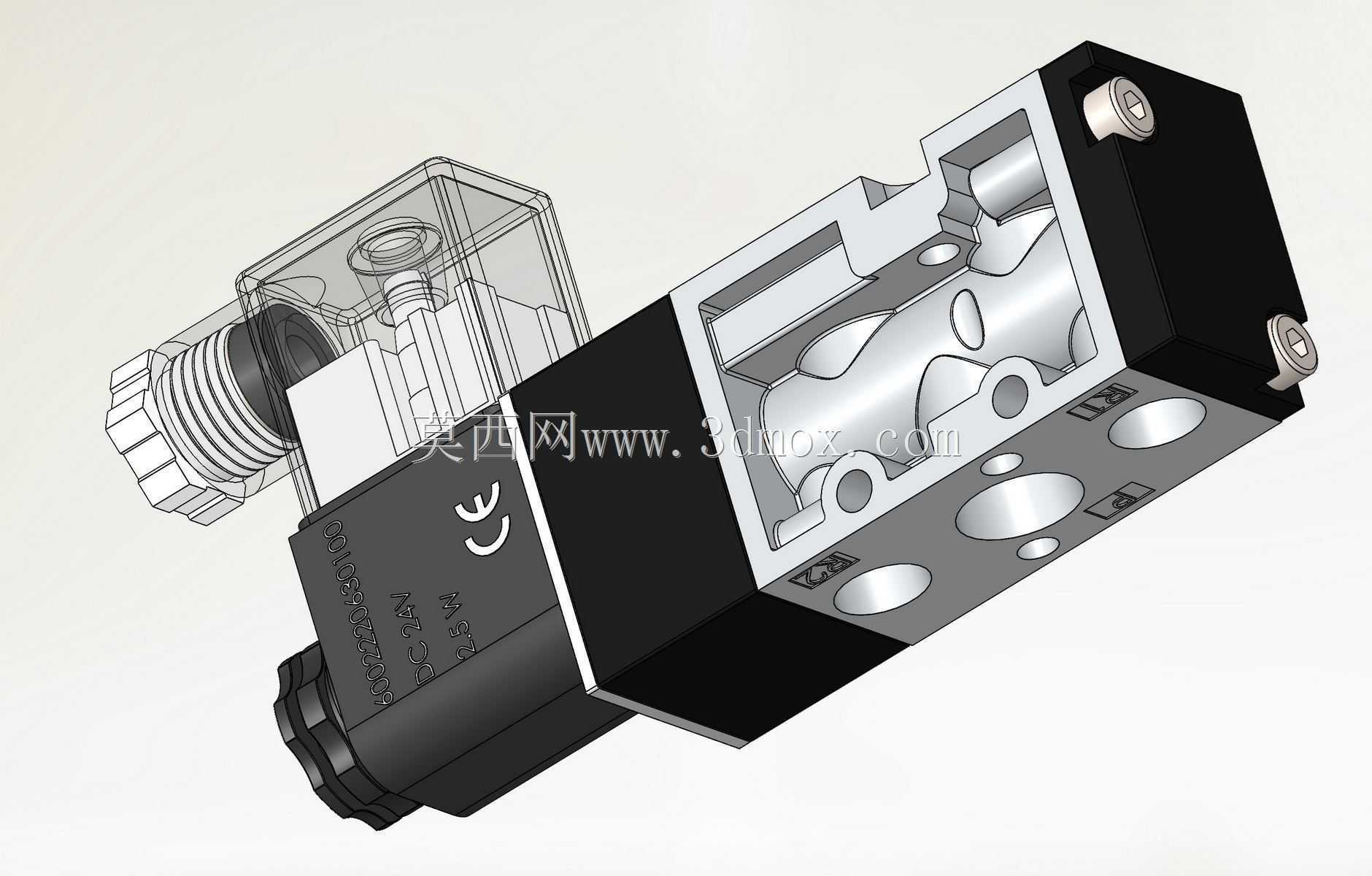

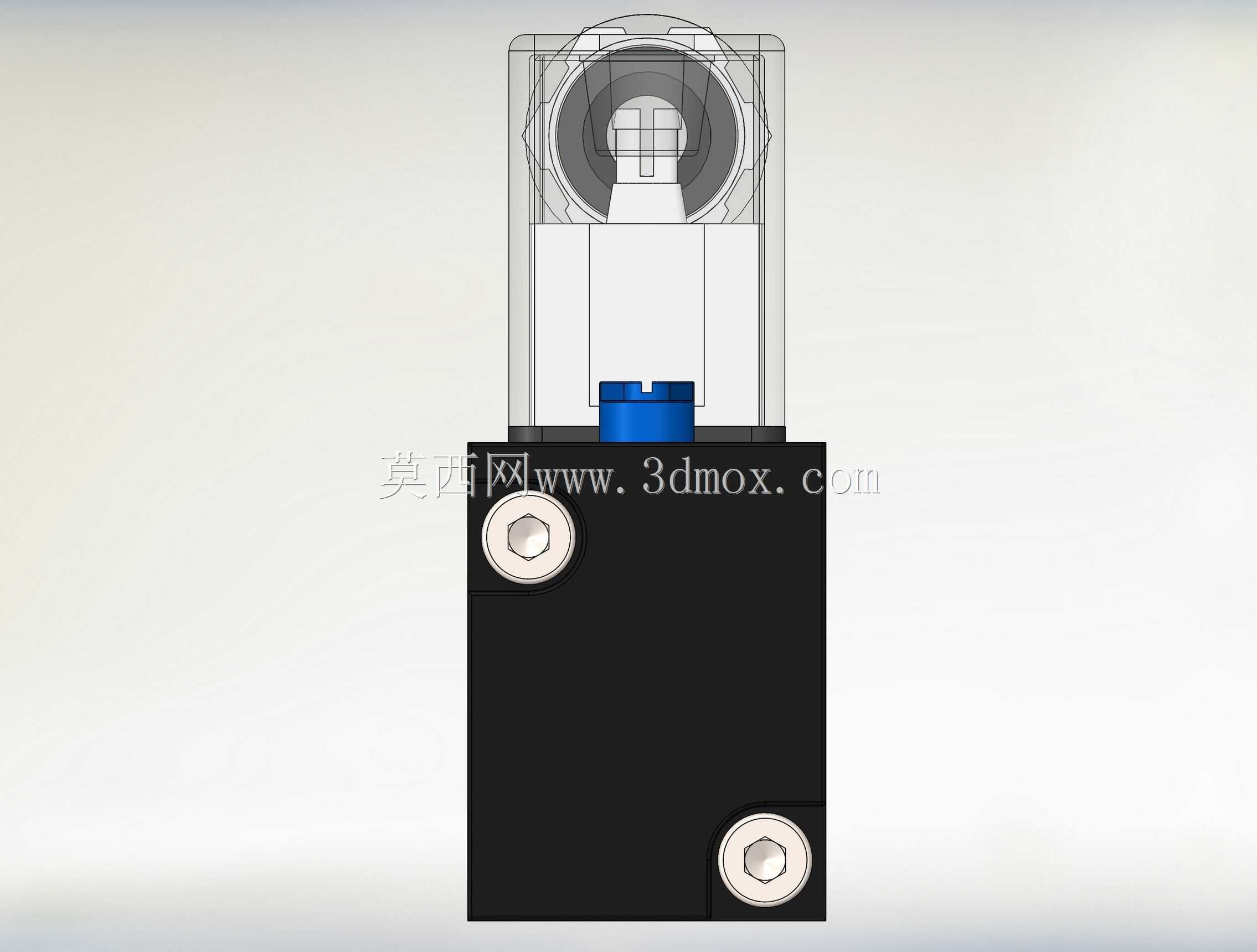

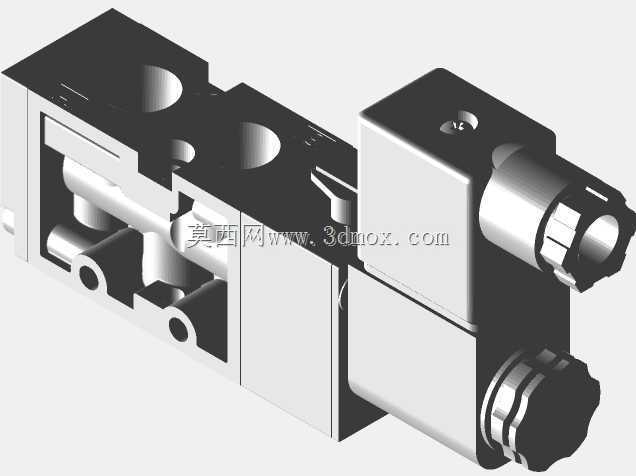

　　这款气动换向阀的三维结构还原，完全贴合常规气动系统的选型适配逻辑，做结构设计时首先要考虑的就是安装边界的兼容性——阀体主体采用长方体基座设计，顶面预留两个同轴的安装沉孔，孔位间距符合ISO 15218气动阀通用安装标准，不管是直接集成在阀岛基座上，还是通过支架单独固定在设备壁板，都不需要额外做转接件加工，能直接匹配市面上主流的5通阀安装位。侧面的电磁驱动端做了透明防护壳设计，不是为了外观好看，而是实际使用中能直接观察内部阀芯的动作位置，现场调试气路的时候，不用拆阀就能判断线圈是否得电、阀芯有没有卡滞，比全封闭结构的阀件排查故障效率高很多。

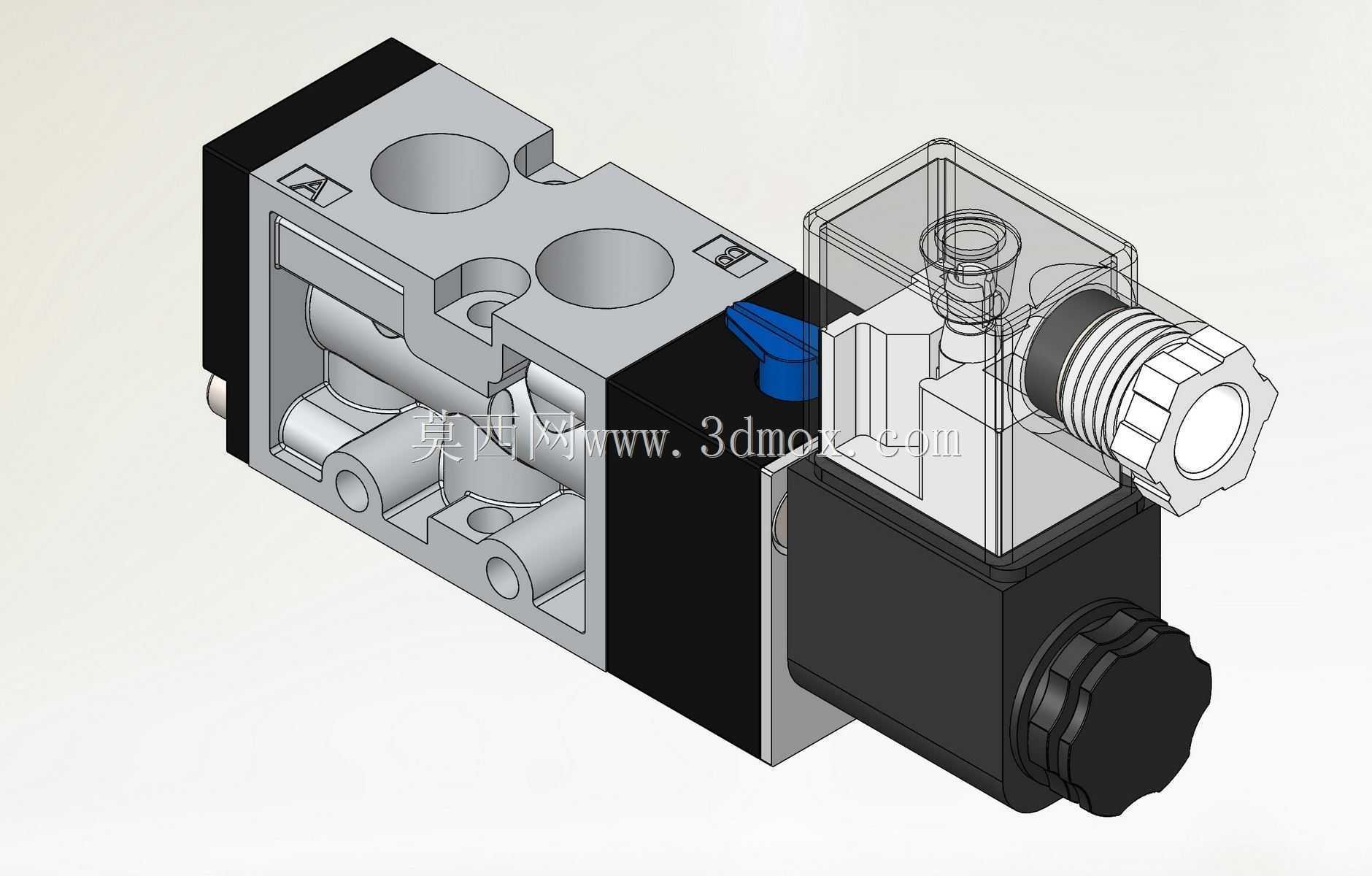

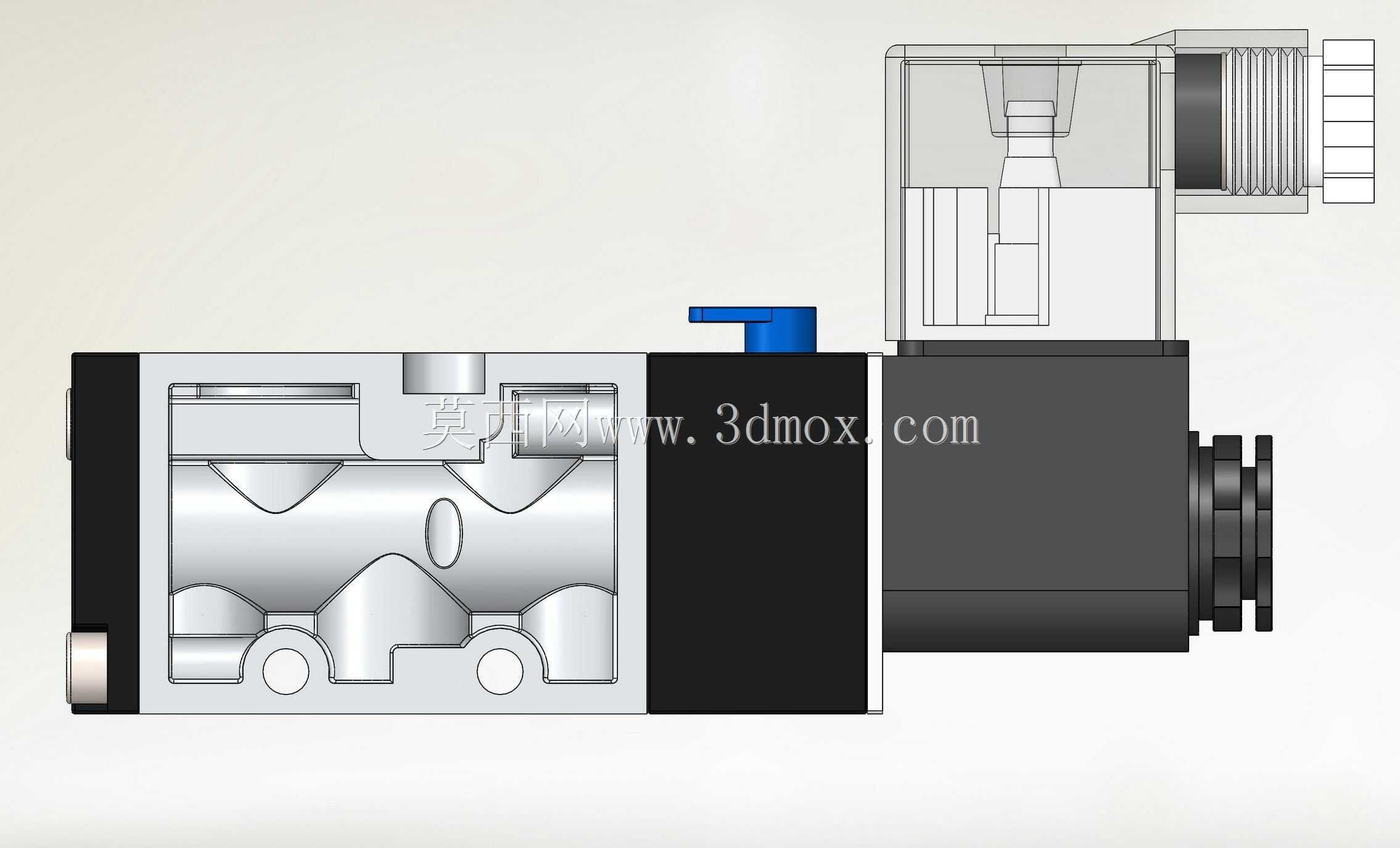

　　从功能特性来看，这款阀是二位五通结构，核心的阀芯采用滑柱式密封设计，建模的时候特意还原了阀芯上的多道密封槽结构，每道密封圈的压缩量都控制在15%-20%的合理区间，既保证切换气路时的密封性，不会出现串气问题，又能降低阀芯滑动的摩擦阻力，让换向动作更顺畅，不会出现卡滞顿挫。电磁驱动部分的手动 override 按钮也做了细节还原，就是阀体侧面那个蓝色的小按键，设备调试或者断电应急的时候，按下这个按钮就能手动切换阀芯位置，不用接电就能测试气路通断，这是气动阀在自动化设备上非常实用的设计点，很多新手建模的时候容易忽略这个小结构，但实际选型时这个结构的存在与否直接影响现场调试的便捷性。

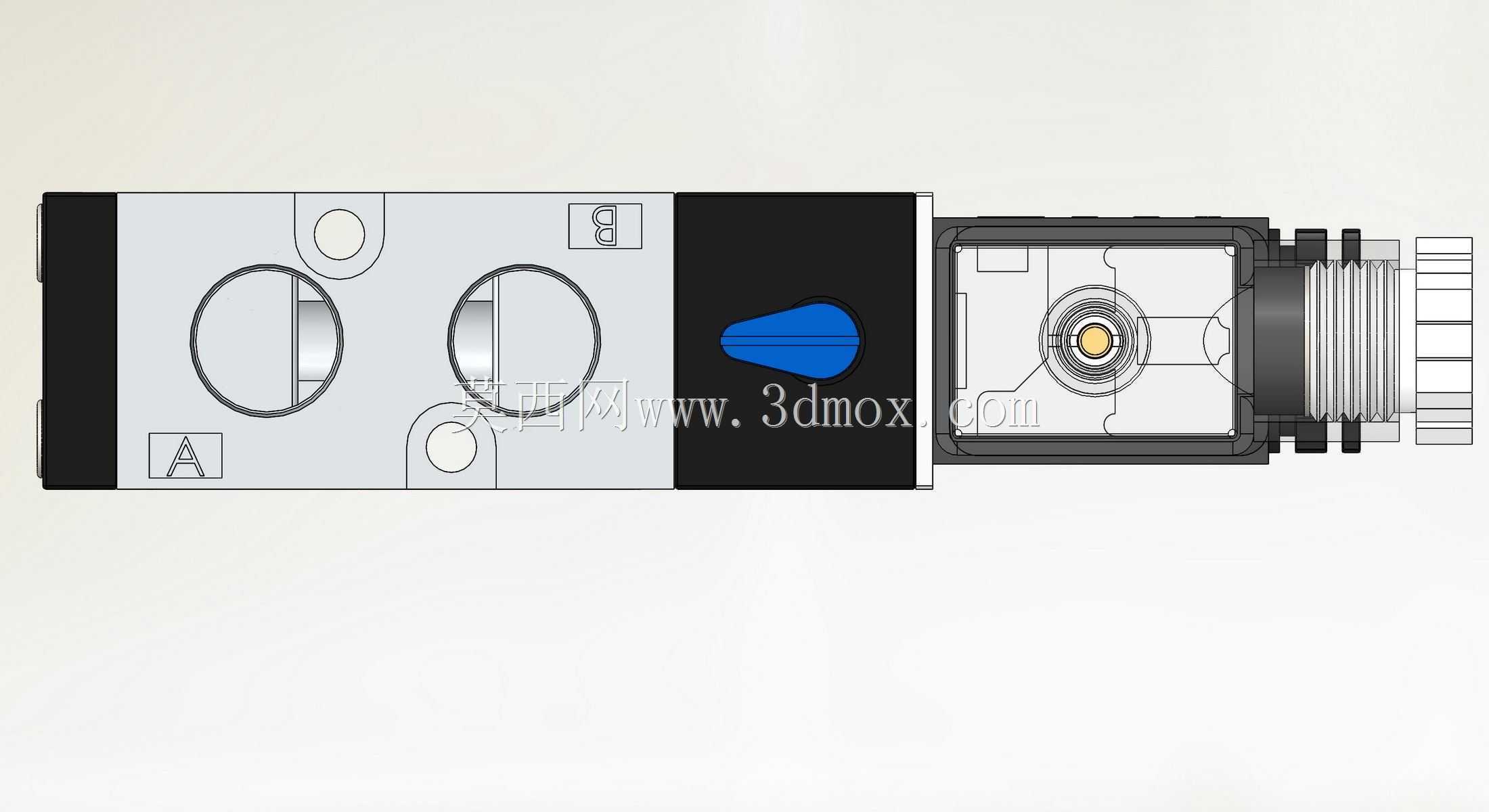

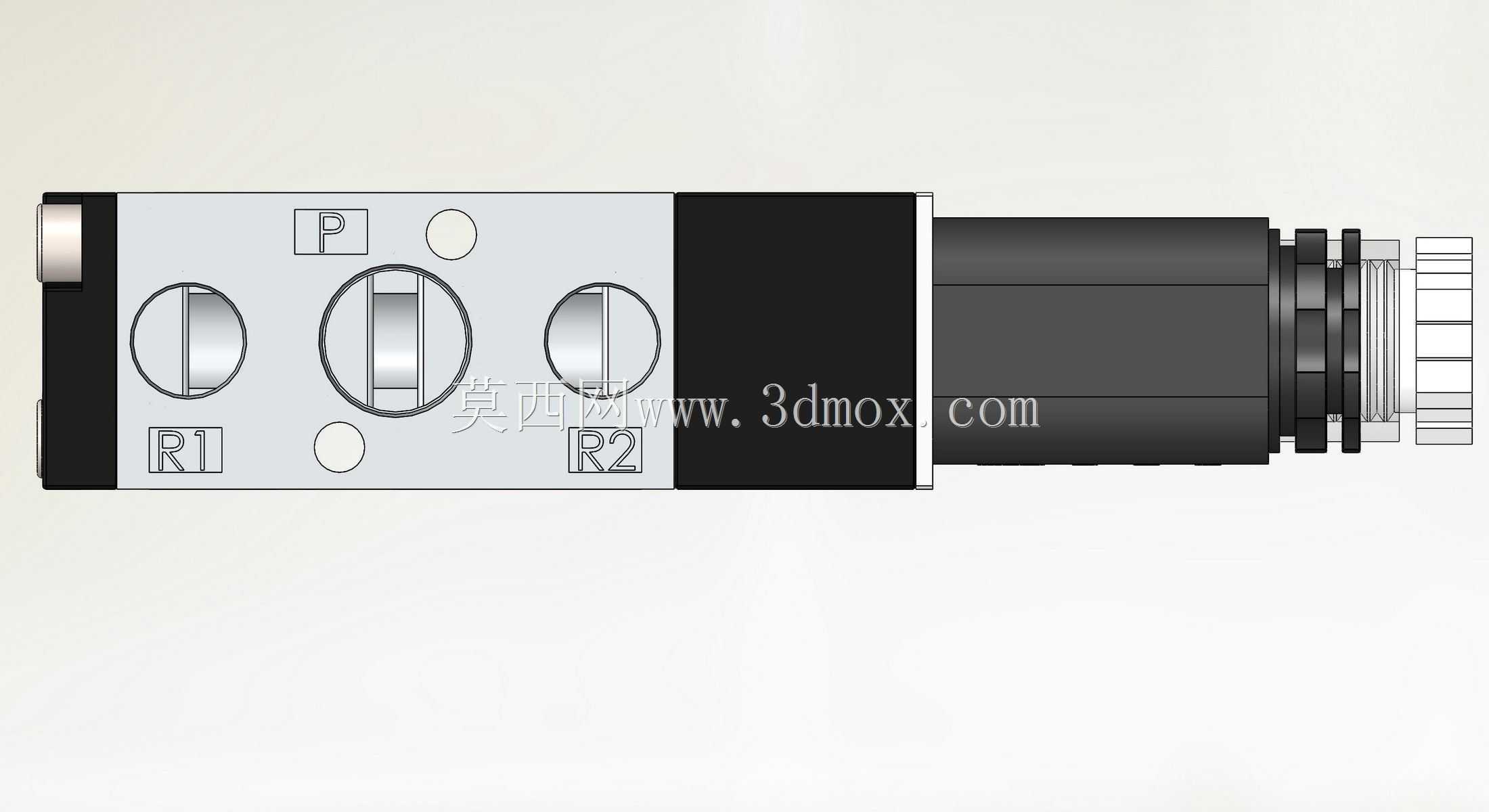

　　应用场景上，这类阀主要覆盖自动化生产线的气路控制环节，比如非标自动化设备的气缸驱动控制、包装机械的夹爪动作切换、机床设备的气动夹具松紧控制、物流分拣线的挡停机构气路切换，只要是用压缩空气做动力源的执行机构，基本都要用到这类换向阀做方向控制。设计的时候还要考虑气口的连接兼容性，阀体侧端的工作气口采用标准G1/4管螺纹结构，和市面上常见的快插接头、金属气管接头都能直接适配，不需要做螺纹转换，进气口和排气口的位置布局也做了优化，排气口预留了消音器安装的螺纹位，安装消音器之后能降低排气噪音，符合车间的噪音管控要求。

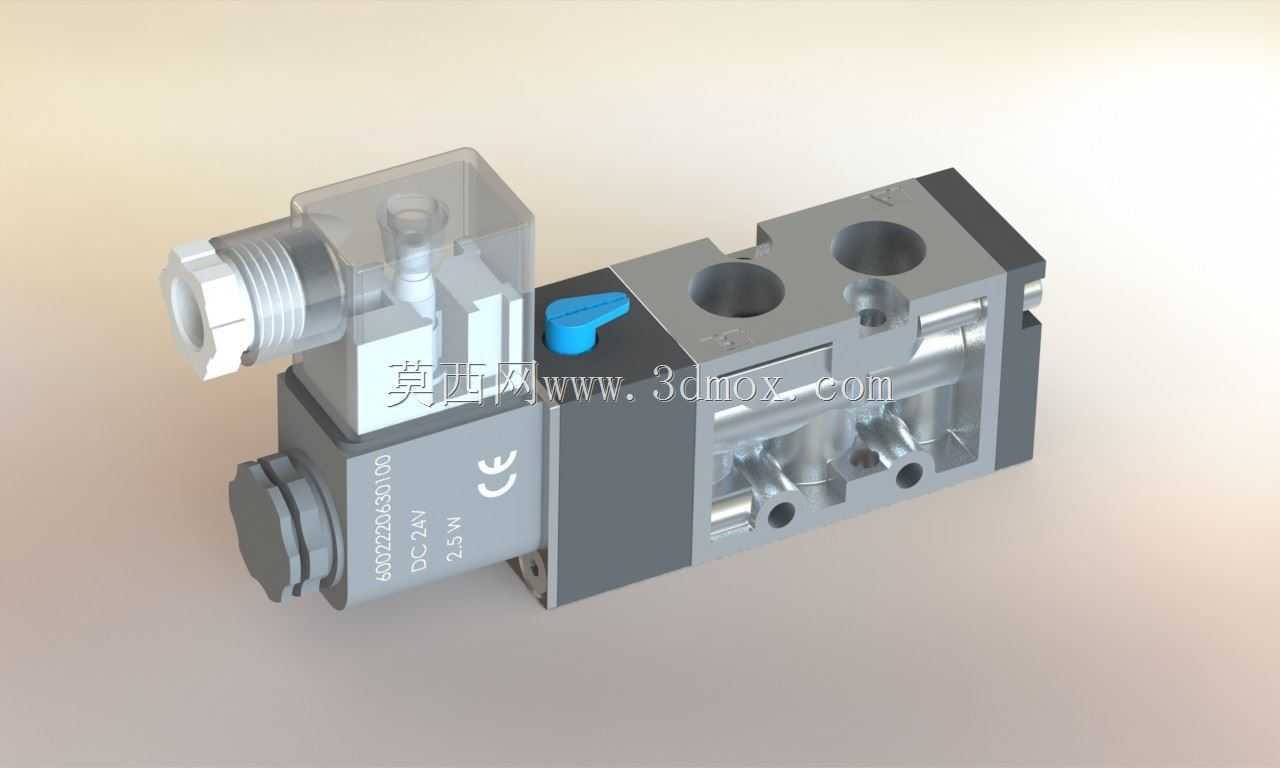

　　建模过程中对安装边界的把控也很重要，电磁线圈端的接线部分做了标准的接线盒结构，接线方向可以根据安装空间旋转调整，不管是水平安装还是垂直安装，都能把接线口调整到方便走线的方向，不会出现接线空间不足、线缆弯折半径不够的问题。阀体底部的密封面做了平面度要求的结构还原，和阀座安装的时候不需要额外加太厚的密封垫，就能保证结合面的密封性，避免漏气导致的气压损失。另外，阀体上的标识区域也做了细节还原，包括气口标识、电压参数标识、CE认证标识的位置，实际生产中这些标识都是激光打标在阀体侧面，方便安装接线的时候识别气口功能，不会接错气管导致执行机构动作反向。

　　从结构设计的合理性来看，这款阀的电磁线圈部分和阀体主体采用模块化连接结构，线圈损坏的时候不需要把整个阀从气路上拆下来，只要拧下固定螺丝就能单独更换线圈，维护成本比一体式结构的阀件低很多。阀芯的复位采用弹簧复位结构，建模的时候还原了弹簧的安装腔位置，弹簧的刚度匹配0.15-0.8MPa的常规工作气压范围，在这个气压区间内，阀芯换向和复位的动作都能保持稳定，不会出现气压太低复位不到位、气压太高冲击力过大的问题。整体的外形尺寸控制也很紧凑，在保证通流能力的前提下，阀体宽度控制在22mm，比同通径的老式阀件节省30%左右的安装空间，在多阀组集成的阀岛应用中，能大幅缩小阀岛的整体体积，节省设备的安装空间。
