双轴剪切式塑料撕碎设备结构设计

　　在固废资源化处理、塑料回收再生的生产场景中，这类双轴剪切式撕碎设备是前端预处理环节的核心作业单元，主要针对各类硬质塑料块、注塑浇口料、废弃塑料型材、包装塑料件等物料进行粗碎作业，将大尺寸废弃塑料剪切为粒径均匀的小块料，为后续的清洗、造粒、再成型工序提供符合进料尺寸要求的原料，避免大尺寸物料堵塞后续输送、研磨设备，提升整条回收线的处理效率。从结构设计逻辑来看，该设备采用平行双轴异向转动的剪切原理，两根刀轴上交错排布多组独立刀片，刀片之间预留精准的啮合间隙，转动过程中相邻刀片形成交错剪切刃口，对落入两轴间隙的物料实现撕扯、剪切、挤压的复合破碎作用，相比单轴撕碎设备，双轴结构对韧性、硬质混杂塑料的适配性更强，不易出现物料卡滞、空转的问题，无需额外配置压料机构即可完成进料破碎。

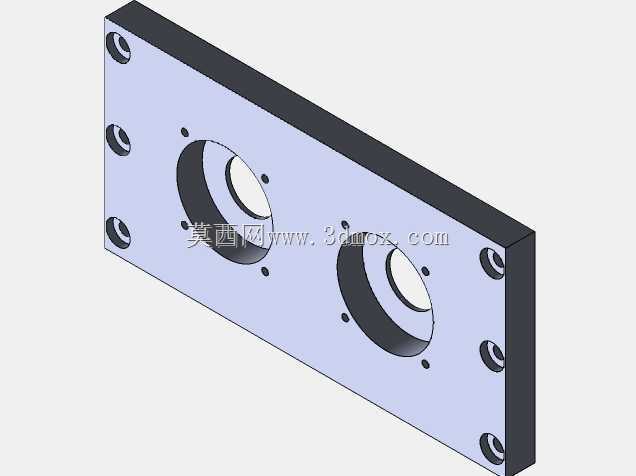

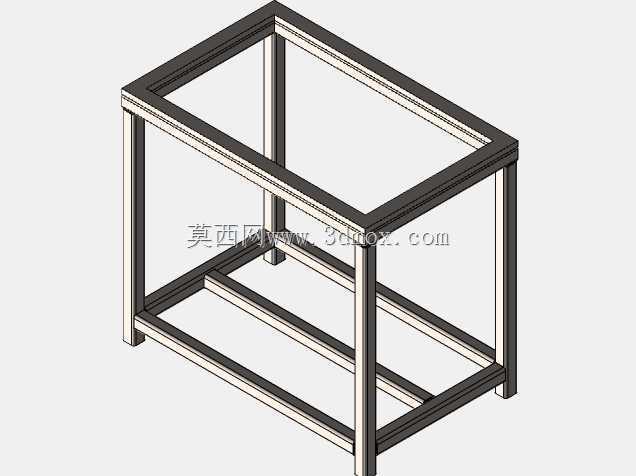

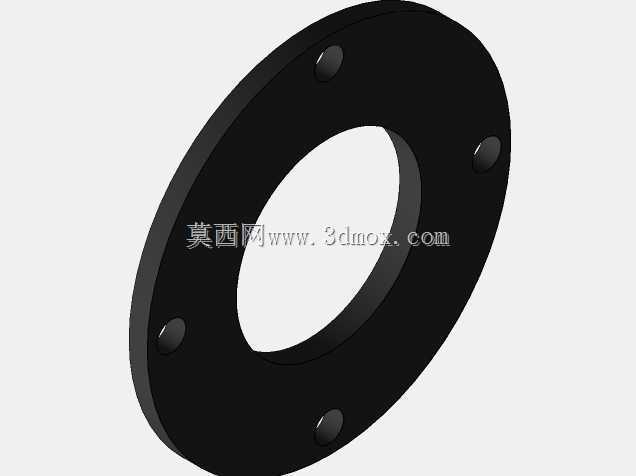

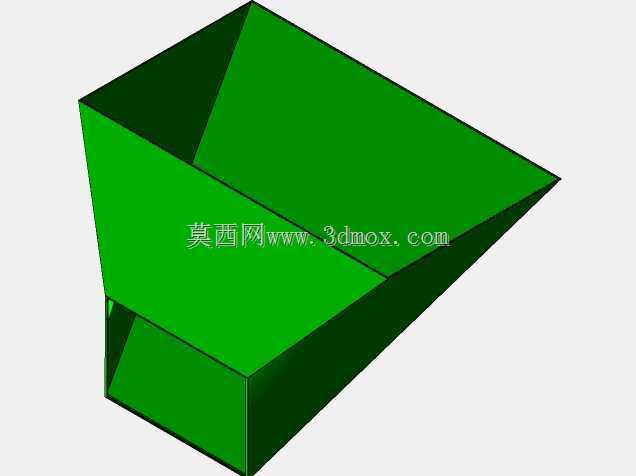

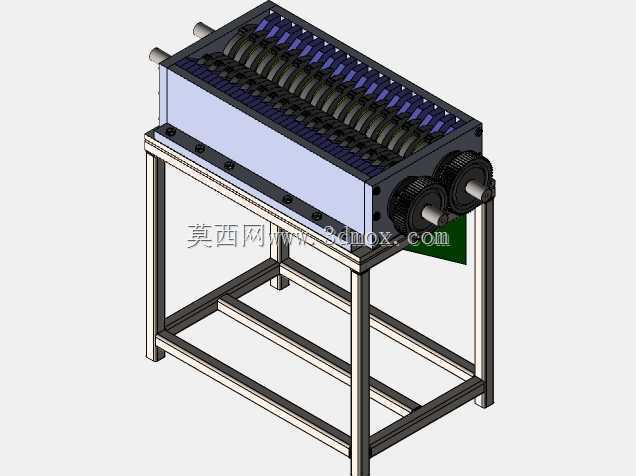

　　设备的支撑机架采用标准矩形钢管焊接成型，整体为框架式落地结构，底部框架设置多道横向、纵向的加强横梁，抵消刀轴转动过程中产生的径向冲击力与振动载荷，避免长期作业时机架出现焊缝开裂、结构变形的问题；机架上部通过螺栓连接固定撕碎腔箱体，箱体采用加厚钢板拼焊而成，两侧设置镗孔加工的轴承安装位，保证两根刀轴的安装同轴度与平行度公差控制在合理范围内，降低轴承运转的额外磨损。刀轴两端伸出箱体的位置配置密封组件与重载轴承，一端伸出端用于安装传动齿轮，实现两根刀轴的同步异向传动，无需额外配置同步带或多组电机驱动，单动力输入即可完成双轴的同步作业，简化了传动链结构，降低了设备的故障点。撕碎腔的上部为敞开式进料口，可匹配皮带输送机、人工投料等多种进料方式，下部为落料空间，破碎完成的物料可直接落入下方的输送设备或集料箱中，无需额外设置出料导板，结构简洁且不易堵料。从安装边界来看，该设备整体为立式落地安装结构，机架底部的四个支脚可配置减震垫或膨胀螺栓与地面固定，安装时需预留刀轴传动端的检修空间，以及设备上部的进料操作空间，设备整体宽度适配常规1米宽度的输送线进料需求，高度匹配车间常规操作平台的投料高度，无需额外搭建过高的投料平台。

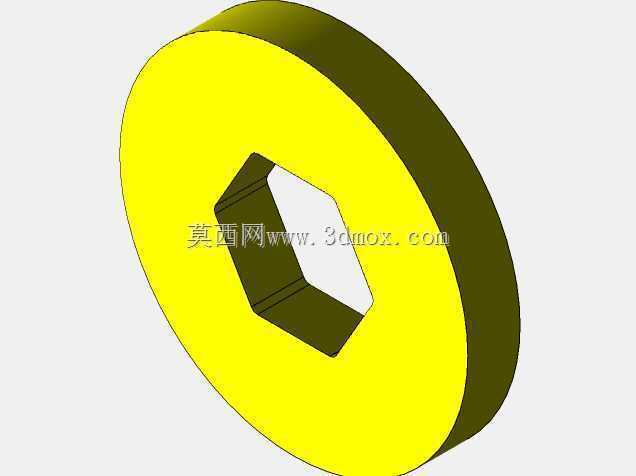

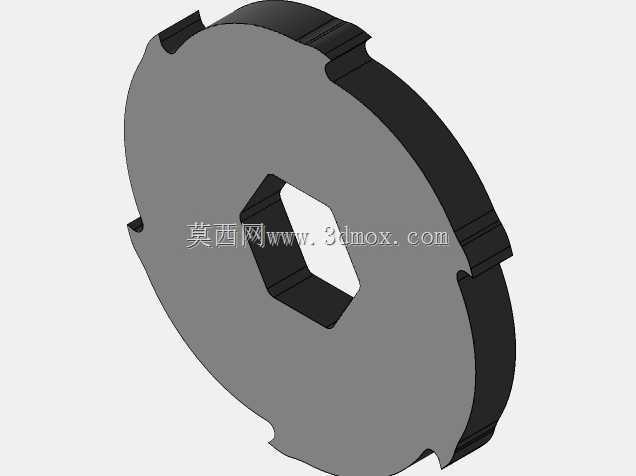

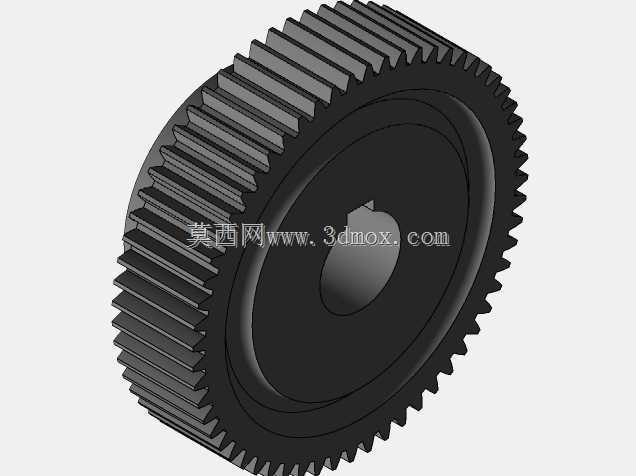

　　在设计细节上，刀片采用可拆式安装结构，通过螺栓固定在刀轴的刀座上，单个刀片磨损后可单独拆卸更换，无需整体更换刀轴，降低了设备的后期维护成本；刀片的刃口角度经过针对性设计，针对塑料材质的剪切特性优化了切入角，既保证剪切时的刃口强度，避免硬料冲击导致崩刃，又能降低剪切过程中的动力损耗。传动齿轮采用闭式齿轮箱结构防护，避免破碎过程中溅出的塑料碎屑、粉尘进入齿轮啮合面，造成齿轮的异常磨损，齿轮箱内预留润滑脂加注空间，可实现长期免维护运转。设备的整体外形结构紧凑，没有多余的外凸部件，在车间内布置时可灵活对接前后段的处理设备，既可以单独作为小型塑料回收点的破碎设备使用，也可以集成到大型自动化固废处理生产线中作为前端粗碎单元。

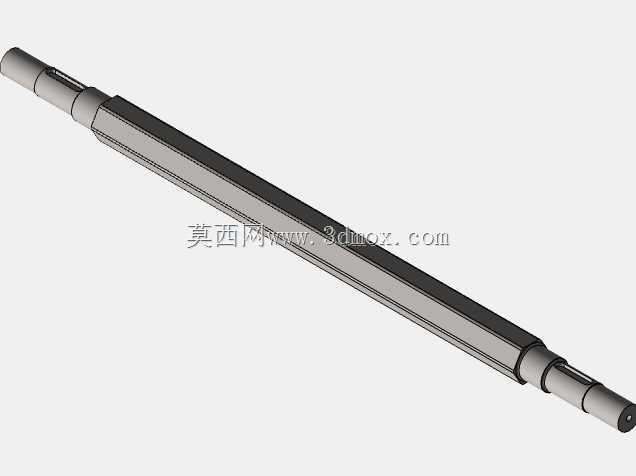

　　在实际作业过程中，该设备可处理的物料涵盖ABS、PP、PE等常见工程塑料与通用塑料的废弃件，对于厚度在20mm以内的塑料板材、直径100mm以内的塑料管材、体积不超过300mm的塑料块料都能实现稳定破碎，出料粒径可通过调整刀片的排布密度、刀片之间的间隙进行调整，适配不同后续工序的进料要求。结构设计时充分考虑了作业过程中的载荷特性，刀轴采用高强度合金钢调质处理后加工成型，可承受大扭矩载荷下的扭转力，避免处理大块硬料时出现刀轴扭转变形的问题；箱体与机架的连接位置设置定位销，保证多次拆装维护后仍能保持精准的装配位置，不会出现轴承位错位导致的运转卡滞问题。
