多节距零件自动钻孔加工设备结构设计

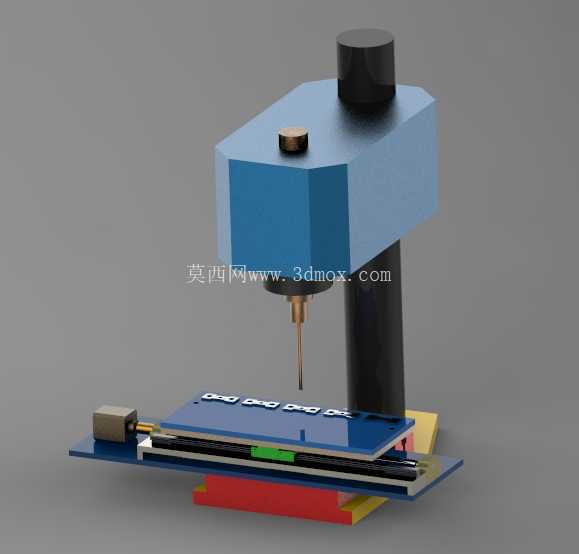

　　在电子变压器零部件批量加工场景中，多节距引脚类零件的钻孔工序长期存在效率瓶颈，传统手动台钻加工依赖操作人员逐孔对位，单工件加工节拍受人工熟练度影响波动极大，且孔位同轴度、节距一致性难以满足批量生产的公差要求，这款自动多节距钻孔设备正是针对该类工序痛点开发的专用加工装置。从结构布局来看，设备采用立式钻孔主轴搭配水平滑移工作台的经典排布，钻孔主轴单元固定在立式支撑立柱顶端，主轴下端装夹标准直柄麻花钻，主轴的垂直进给行程覆盖常规薄型五金零件、变压器骨架类工件的钻孔深度需求，主轴顶部设置手动微调旋钮，可在自动进给行程基础上做0-5mm范围的深度补偿，适配不同厚度工件的钻孔深度公差要求。

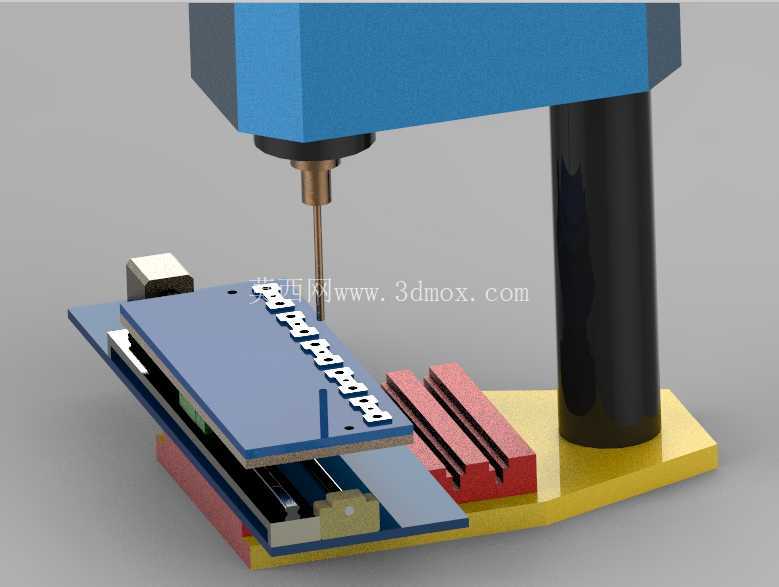

　　水平工作台部分采用双导轨滑移结构，工作台面设置可快速调节的工件定位挡块，可适配不同长度规格的多节距零件装夹，装夹工位采用侧推式快速压块结构，工件放置到位后扳动压块即可完成锁紧，无需额外螺栓紧固，单工件装夹耗时可控制在3秒以内，大幅缩减上下料辅助时间。工作台的滑移驱动采用丝杆传动结构，可根据待加工零件的孔位节距参数调整进给步距，实现同一工件上不同间距孔位的连续自动对位，无需人工反复调整工件位置，相比手动钻孔的逐孔对位操作，加工效率可提升4倍以上，同时孔位节距误差可控制在±0.02mm范围内，完全满足电子变压器引脚安装孔的位置度公差要求。设备的底座采用分体式支撑结构，底部设置四个可调减震垫脚，可在普通车间工作台面上直接安装使用，无需额外浇筑设备基础，整体安装占地面积仅为0.3平方米，适合小型加工车间、生产线旁的工序内嵌布置。从设计思路层面，这款设备没有采用复杂的数控系统控制，而是通过机械结构的步距设定实现多节距孔位的自动进给，整体结构零部件均采用通用标准件，主轴单元、导轨丝杆、驱动部件均可直接采购市售标准型号，后期维护更换配件无需定制加工，大幅降低设备的制造与维护成本。

　　在实际应用中，该设备除了可加工变压器类多节距骨架零件外，更换不同直径的钻头、调整工作台步距参数后，还可适配薄型钣金件、塑料型材、小型五金冲压件的等距或不等距孔位加工，设备的主轴转速可通过顶部的调节旋钮做三档切换，分别适配金属、塑料、复合材料等不同材质工件的钻孔切削参数，避免钻孔过程中出现工件毛刺、孔壁粗糙、钻头烧损等问题。设备的钻孔工位周围预留了切屑收集空间，日常加工产生的金属或塑料切屑可直接落入工作台下方的集屑槽内，清理时只需抽出集屑槽即可完成切屑倾倒，不会出现切屑散落污染车间环境的问题。

　　操作逻辑上，设备设置双手启动按钮，操作人员完成工件装夹后双手同时按下启动按钮，设备才会启动钻孔进给流程，可有效避免单按钮操作时的误启动安全隐患，钻孔完成后主轴自动抬升、工作台自动复位到上下料位置，操作人员即可取下加工完成的工件，进入下一个加工循环。整体结构没有冗余的装饰性设计，所有外露部件均为功能结构，外壳护罩采用薄钢板折弯成型，既可以遮挡内部传动结构避免操作人员误触，也不会额外增加设备的整体重量，方便根据生产需求调整设备的摆放位置。在安装边界方面，设备的最大加工工件长度为200mm，最大钻孔直径为6mm，主轴中心到工作台面的最大距离为120mm，可满足绝大多数小型多节距类零件的钻孔加工需求，设备的供电采用常规220V工业用电，无需接入高压气源或专用工业电路，普通生产工位即可满足安装使用条件。
