50cc二冲程手持式园林吹叶设备结构

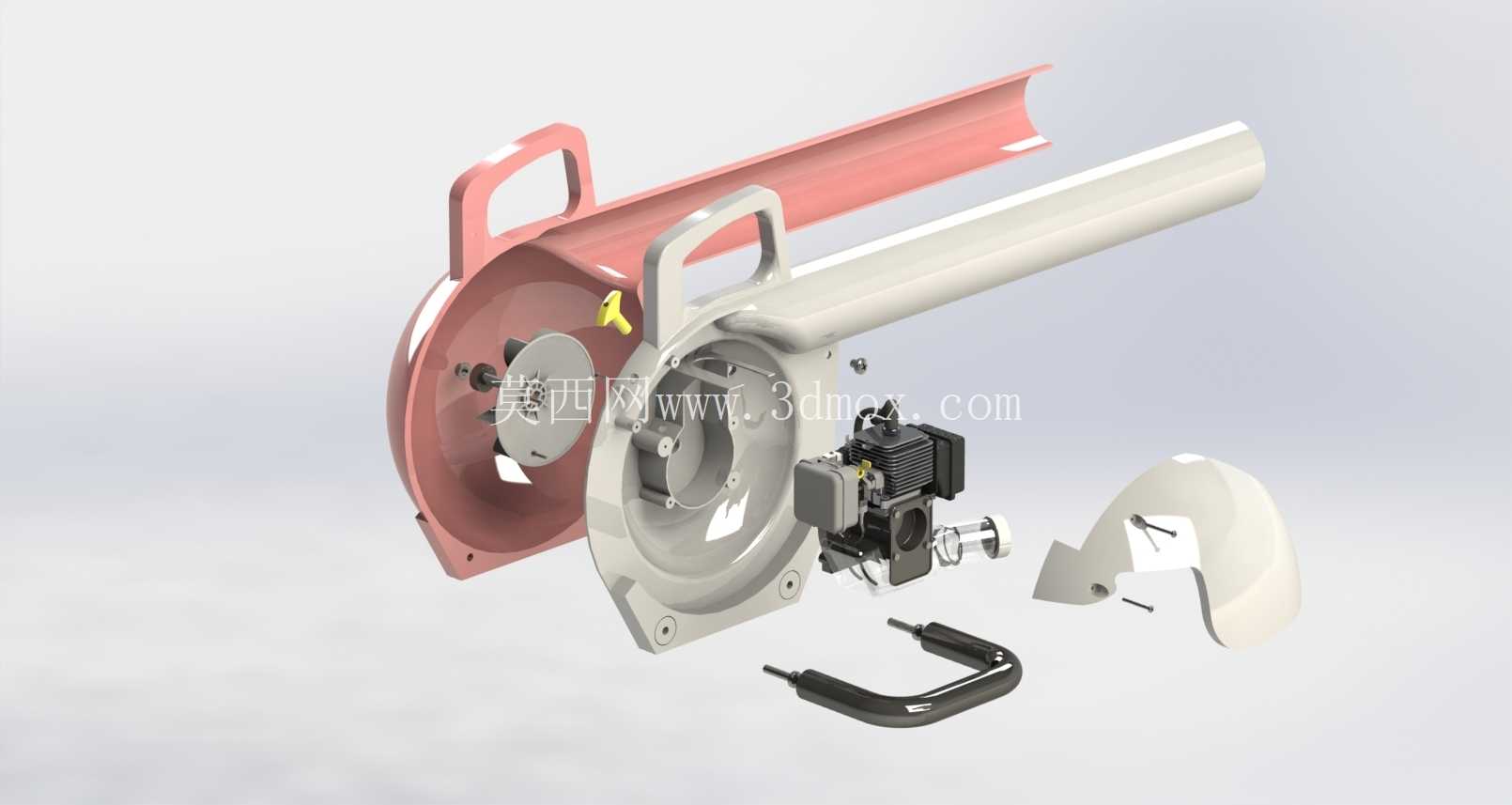

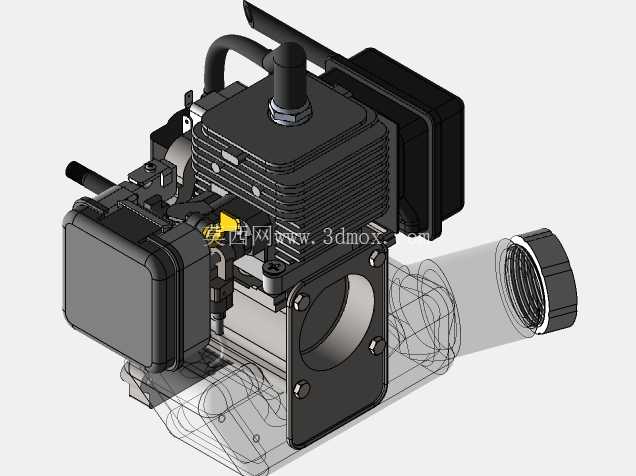

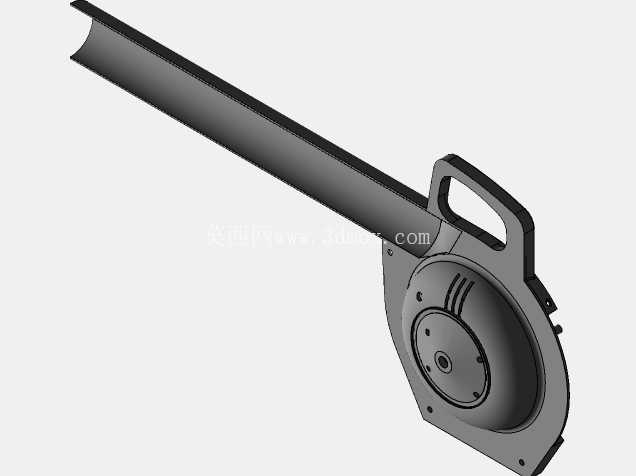

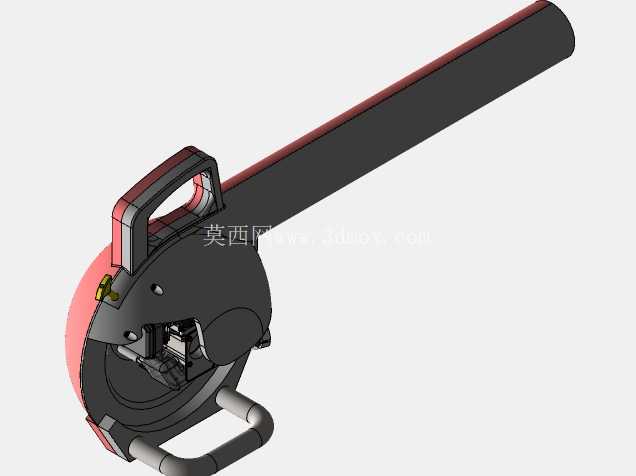

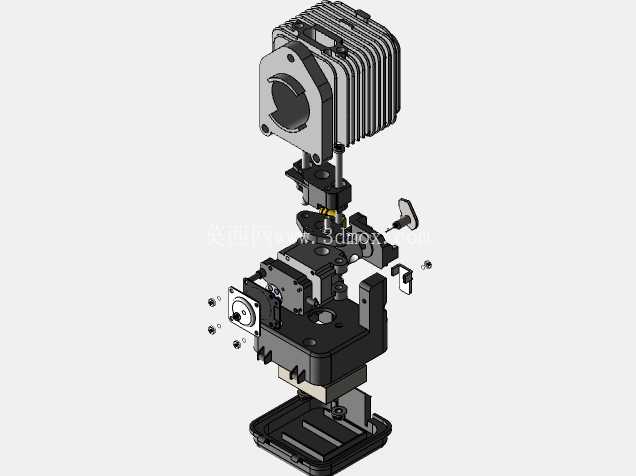

　　这款手持式吹叶设备采用50cc排量二冲程汽油发动机作为动力核心，整体结构围绕便携作业场景做了针对性的布局优化，从拆解状态可以看到各部件的装配逻辑完全贴合户外长时间手持作业的使用需求。风筒部分采用大弧度渐扩流道设计，进风侧与蜗壳腔体做了平滑过渡衔接，避免气流在腔体内形成紊流损耗，出风口做了收窄处理来提升出口风速，实际作业时可将地面落叶、碎石碎屑、园林修剪残枝快速吹拢成堆，也可用于庭院铺装面清灰、施工场地边角浮尘吹扫、冬季步道薄雪清理等场景，相比电动类吹叶设备不受线缆长度、电池续航限制，适合大面积户外区域的连续作业。

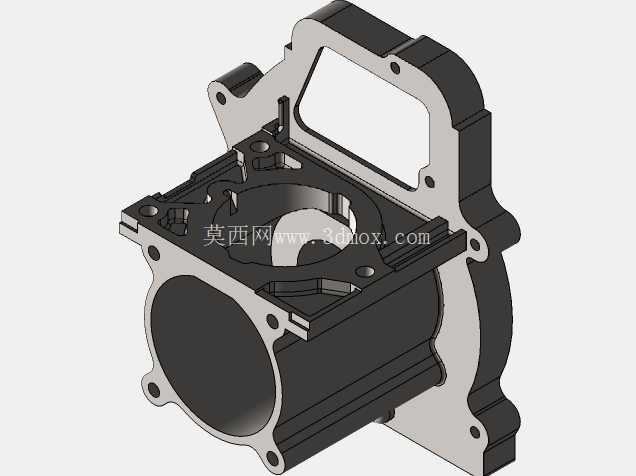

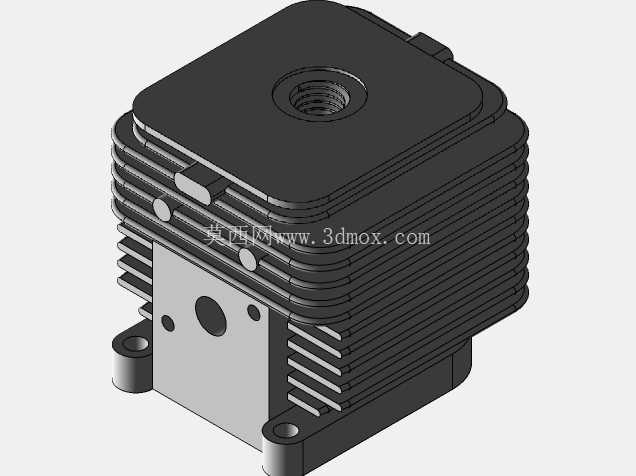

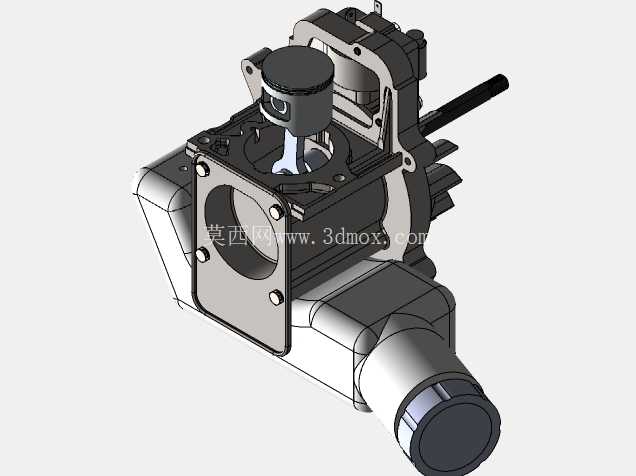

　　动力单元采用单缸二冲程汽油机，缸体散热鳍片的排布方向与设备手持时的自然进风方向一致，作业过程中气流经过风筒的同时可顺带带走缸体热量，无需额外设置复杂的散热导风结构，简化整机布局的同时提升了长时间高负荷运行的可靠性。油箱布置在蜗壳侧下方的重心位置，加注燃油后整机重心落在手持握把的受力中心区域，单手握持作业时不会出现前端或后端偏重的情况，降低长时间操作的手臂疲劳度。握把部分做了弧形贴合设计，表面预留了防滑纹理的安装位，油门控制组件集成在握把前端，手指自然弯曲即可触碰到控制拨杆，操作时无需调整手部姿态。

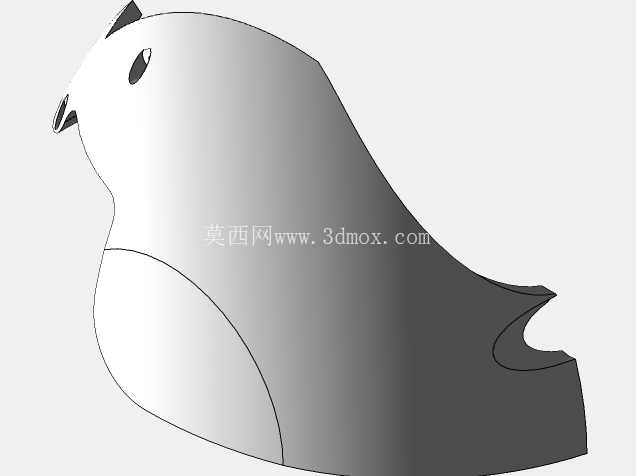

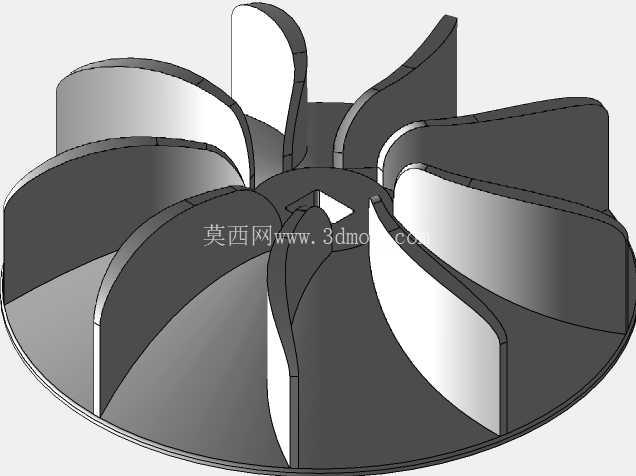

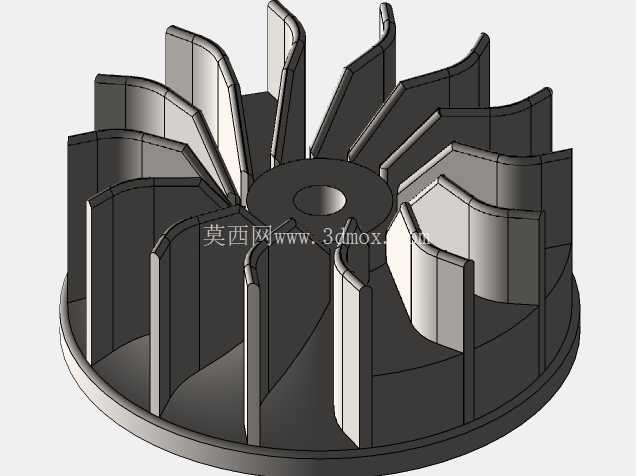

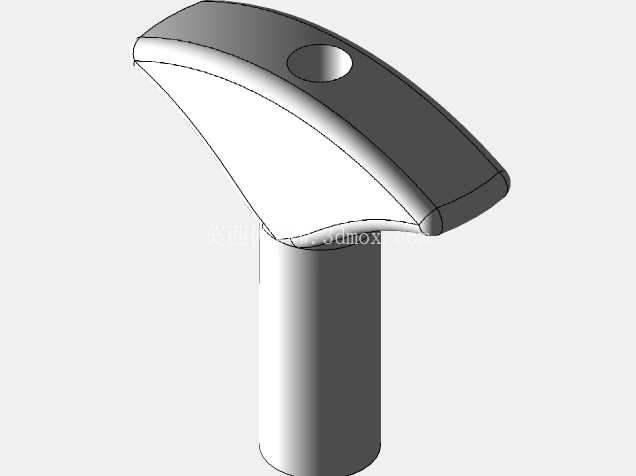

　　蜗壳壳体采用分体式装配结构，上下壳体通过定位止口配合螺栓紧固，内部叶轮采用前倾式叶片设计，叶片曲面经过流道仿真优化，在发动机额定转速下可输出稳定的大流量气流，叶轮与壳体之间的间隙控制在合理范围，既避免运转时出现刮蹭干涉，又尽可能减少间隙漏气带来的风量损失。启动拉盘布置在蜗壳侧方，拉绳拉出方向与手持作业时的施力方向匹配，冷机启动时无需大幅度调整设备姿态即可完成操作。吹嘴部分采用快拆式连接结构，可根据作业场景更换不同长度、不同出口形状的吹嘴，比如清理狭窄缝隙时可更换细长扁嘴，清理大面积落叶时可更换宽口吹嘴来提升作业覆盖范围。

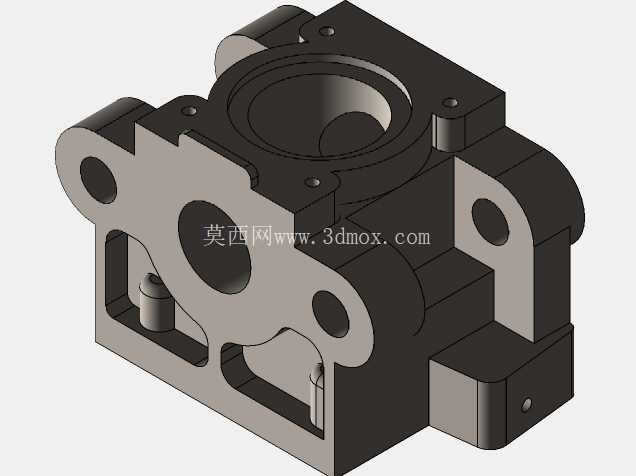

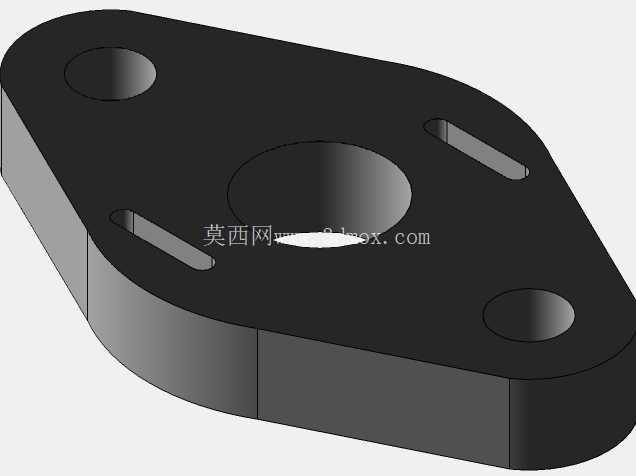

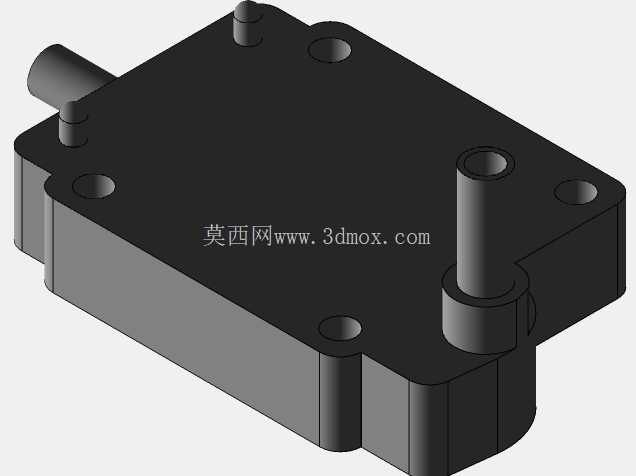

　　从安装边界来看，整机装配完成后总长度控制在单手握持可灵活摆动的范围内，风筒外径避开了常规园林作业时容易碰到的灌木枝桠尺寸，作业时可灵活伸入绿化带下方、道牙缝隙等狭窄区域。各连接部位的密封件采用耐油耐老化的橡胶材质，长期接触汽油混合油、户外高低温环境下不会出现密封失效漏油的情况。发动机与蜗壳之间的连接支架设置了减震胶垫，可过滤发动机运转时产生的高频震动，减少传递到握把处的震感，提升操作舒适度。熄火开关布置在握把侧方易触碰位置，遇到突发情况时可快速切断发动机点火回路，保障作业安全。燃油供给系统采用膜片式化油器，可在设备倾斜、倒置等不同姿态下稳定供油，适应园林作业时各种复杂的操作角度，不会因为姿态变化出现供油中断、发动机熄火的问题。
