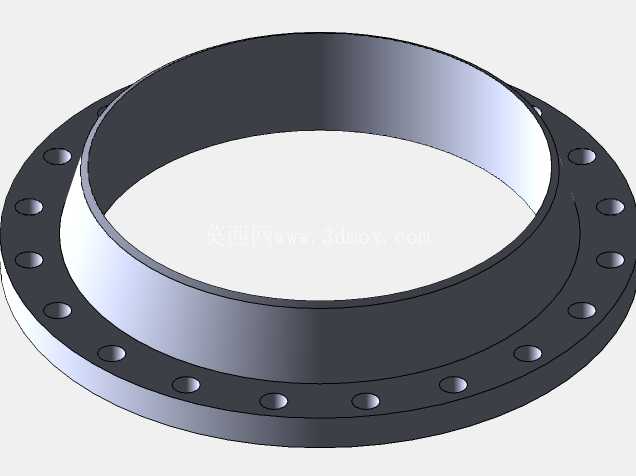

CL150带颈对焊法兰结构三维设计

　　在石油化工、市政给排水、热力管网、工业制程流体输送系统的管路布设环节，法兰是实现管段之间、管段与阀门/泵体/换热器等设备之间可拆卸刚性连接的核心承压部件，其中带颈对焊法兰因为颈部锥段的结构过渡设计，相比平焊法兰拥有更优异的结构刚度与应力传导性能，广泛应用在中高压、温度波动幅度较大的管路工况中，CL150压力等级对应的是公称压力2.0MPa级别的管路系统，是工业现场应用覆盖度极高的一个压力等级规格。

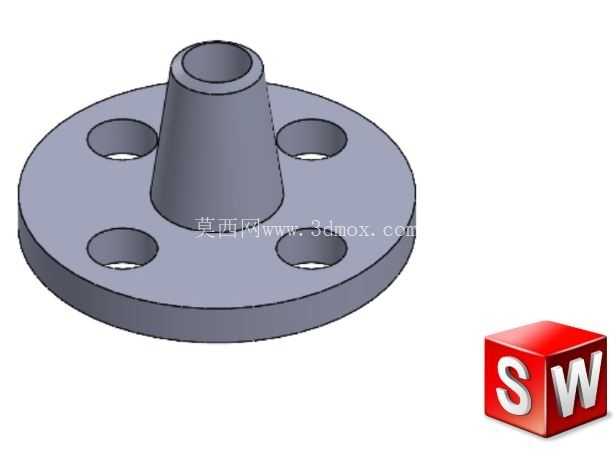

　　这款带颈对焊法兰的设计核心围绕焊接可靠性与密封稳定性展开，首先是颈部的锥度过渡结构，从法兰盘位置向管口端平滑收窄，这个结构并非单纯的造型过渡，核心作用是缓解法兰盘与对接钢管焊接位置的应力集中——管路运行过程中会因为介质温度变化产生热胀冷缩位移，也会因为管内介质压力波动、设备运行振动产生交变载荷，锥颈结构可以将这些载荷从焊缝位置平滑传导到整个法兰盘本体，避免焊缝位置长期受应力集中作用出现疲劳开裂，相比无颈的平焊法兰，这种结构的抗疲劳寿命可以提升40%以上，尤其适合存在周期性温度变化的蒸汽管路、热油输送管路场景。

　　法兰盘上的螺栓孔采用均匀圆周排布，孔位的分度圆直径、孔径大小严格匹配CL150等级的法兰连接尺寸规范，安装时螺栓可以从孔位中穿过，通过对称拧紧螺母施加预紧力，将两片法兰之间的密封垫片压紧，实现管路的静密封。法兰盘的密封面采用突面结构，这种密封面结构加工难度低，密封垫片的适配性强，可以搭配非金属平垫片、缠绕式垫片、金属包覆垫片等多种密封件，满足不同介质特性、不同工作温度下的密封需求，日常维护时更换垫片也十分便捷，不需要对法兰本体做额外加工处理。

　　设计过程中首先明确了对接钢管的外径匹配范围，颈部的管口内径与对接钢管的内径保持齐平，避免焊接之后管路内部出现台阶造成介质流阻增大，也减少了介质长期冲刷台阶位置造成的局部冲蚀风险，这个细节在输送含固体颗粒的浆料管路、高流速气体管路中尤为重要，如果管口内径与钢管内径存在错边，长期运行后错边位置很容易被冲刷出沟槽，最终导致管壁磨穿泄漏。法兰盘的厚度尺寸经过刚度校核，在额定螺栓预紧力作用下，法兰盘的翘曲变形量控制在密封允许的范围内，避免因为法兰刚度不足导致预紧力施加后密封面压合不均匀，出现局部泄漏点。

　　从安装边界来看，这款法兰的轴向总长度由颈部高度与法兰盘厚度共同决定，在做管路排布三维设计时，需要预留出对应的轴向安装空间，同时要考虑法兰外侧螺栓拧紧的操作空间，螺栓孔的排布位置要避开周边的管线、结构支架，保证安装时扳手有足够的操作空间。另外法兰颈部与钢管的对接位置需要开双面坡口，采用全焊透结构焊接，焊接完成后需要对焊缝做无损检测，确保焊缝内部没有气孔、夹渣、未焊透等缺陷，避免运行过程中焊缝位置出现泄漏。

　　在实际工程选型中，CL150等级的带颈对焊法兰可以覆盖绝大多数常规水、蒸汽、压缩空气、油品等介质的管路连接需求，相比更高压力等级的法兰，它的整体重量更轻，螺栓规格更小，安装施工的劳动强度更低，综合采购与施工成本更有优势。建模过程中对所有的安装尺寸做了参数化关联，包括法兰盘外径、螺栓孔分度圆直径、螺栓孔数量与孔径、颈部高度、管口内径、密封面凸台高度等参数，后续如果需要适配不同通径的CL150法兰，只需要调整对应参数就可以快速生成新的模型，不需要重复绘制草图，能够大幅提升管路系统三维设计的效率，也方便在做管路应力分析时直接调用模型，导入CAE软件后不需要做额外的几何修复就可以划分网格开展仿真计算。

　　日常运维过程中，这种法兰的拆卸也十分便捷，当管路系统需要改造、或者管路上的设备需要检修更换时，只需要松开对应位置的法兰螺栓，就可以断开管路连接，不需要像焊接连接那样切割管段，能够大幅缩短检修停机的时间，降低运维成本。密封面的加工粗糙度有明确要求，过高的粗糙度会导致密封垫片压合后存在微观间隙，引发介质渗漏，过低的粗糙度则会导致垫片与密封面之间的摩擦力不足，压力波动时容易出现垫片移位，建模时也将密封面的粗糙度要求做了标注，方便后续加工环节明确工艺要求。
