剖视结构展示涡轮喷气动力装置

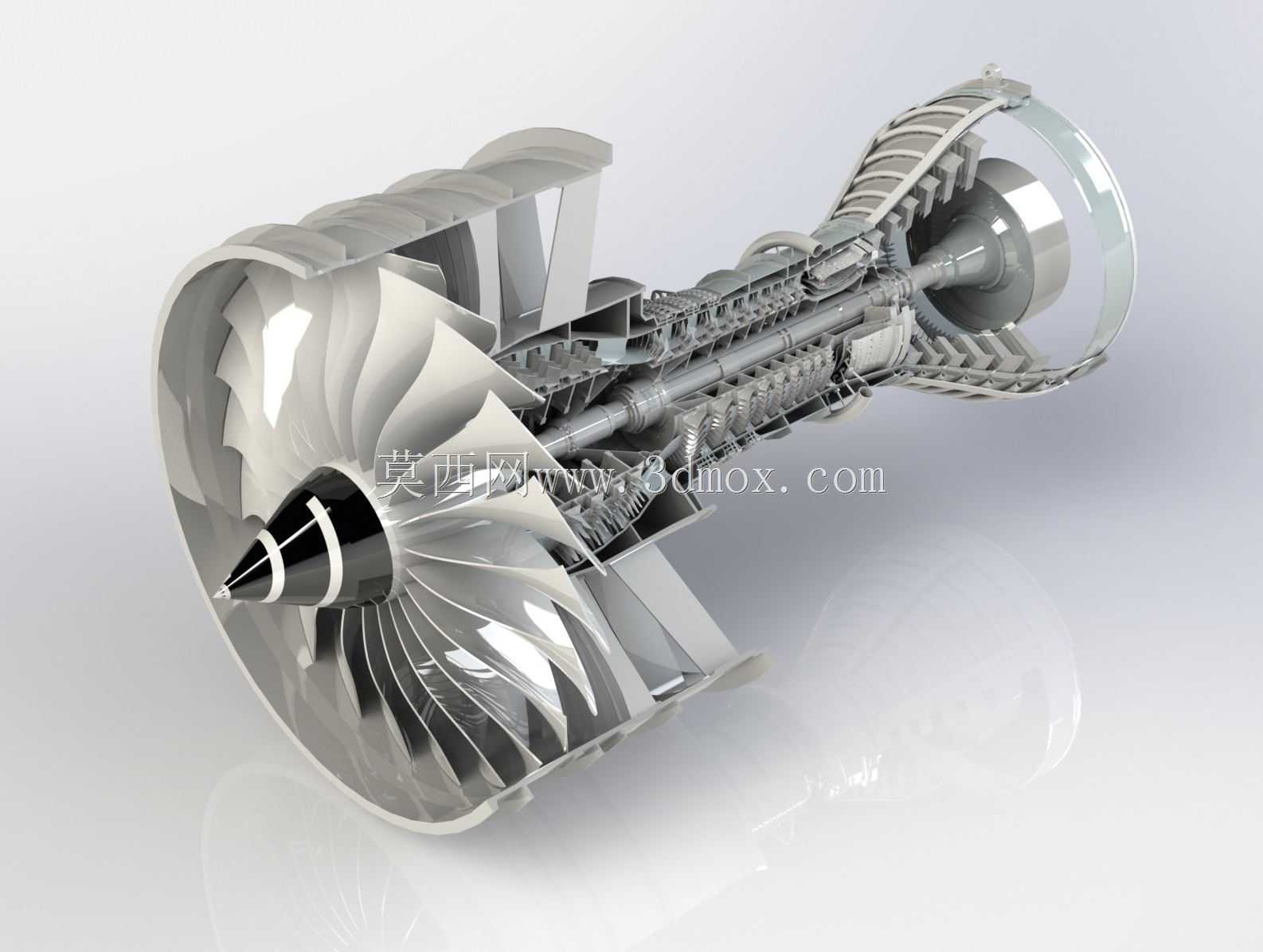

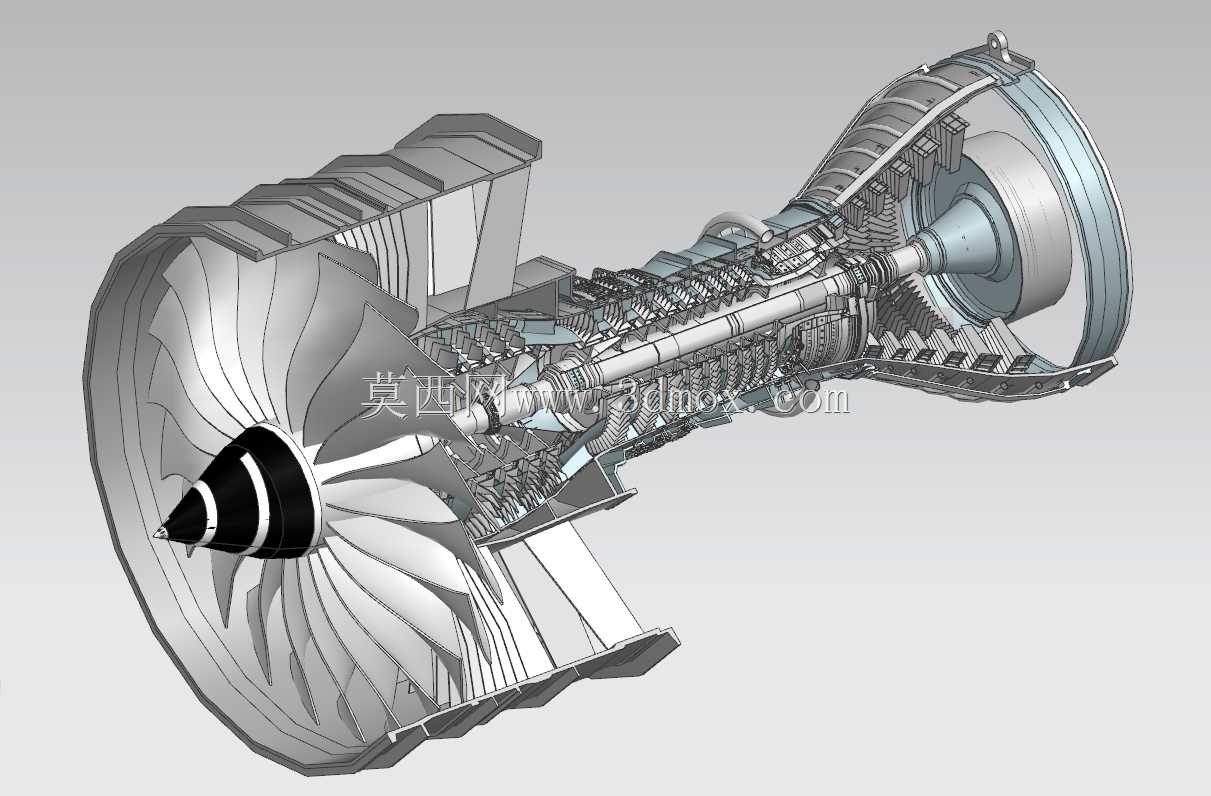

　　这款涡轮喷气动力装置的三维结构，完整还原了轴流式喷气动力核心的层级装配关系，做了半剖处理的外壳可以直接观察到内部压气机、燃烧室、涡轮段的同轴布局，对于航空动力方向的结构设计人员来说，能直观梳理气流从进气道进入后，经多级压气机压缩、燃烧室喷油燃烧、高温燃气驱动涡轮做功、最终从尾喷口高速喷出产生推力的完整流道逻辑。在实际行业应用场景中，这类动力单元是高速固定翼航空器的核心动力来源，不同尺寸量级的同结构装置可适配从靶机、小型无人机到有人驾驶高速飞行器的动力需求，部分衍生改型还可作为地面高速气源、辅助动力单元的核心结构使用。

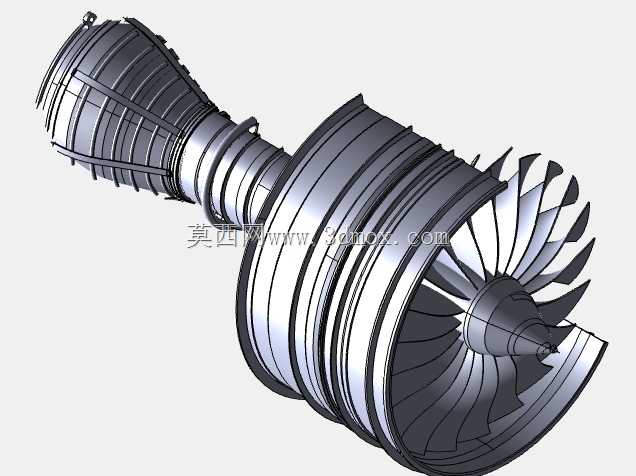

　　从设计思路来看，整个转子系统采用同轴贯穿布局，前端大直径进气风扇段负责大流量进气导入，后接的多级压气机叶片逐级缩小流道截面积，实现空气的多级压缩提升压力，压气机段与涡轮段通过中心轴刚性连接，燃烧产生的高温燃气冲击涡轮叶片转动时，可同步驱动前端压气机持续工作，形成自持运转的动力循环，外壳的承力机匣采用分段拼接结构，每段机匣对应内部一个功能段的叶片与静子结构，既方便加工装配，也便于后期维护时分段拆解检查内部叶片的损耗情况。从安装边界来看，整个动力单元为回转体结构，最大外径位于前端进气风扇段的机匣位置，整体沿轴向呈前粗后细的收敛形态，安装时可通过机匣上预留的吊挂点与飞行器机身承力结构连接，进气端需与飞行器进气道平顺对接，保证进气气流无紊流进入压气机段，尾喷口需伸出机身尾部结构，避免高温燃气直接冲刷机身蒙皮结构，转子系统的同轴度是装配时的核心控制指标，若同轴度偏差超出允许范围，高速运转时会产生剧烈振动，直接损坏叶片与机匣结构。

　　模型中还原的叶片翼型采用了典型的轴流叶片设计，压气机叶片与涡轮叶片的翼型曲率存在明显差异，压气机叶片侧重气流压缩效率，涡轮叶片则需兼顾高温耐受与燃气冲击能量捕获效率，每级叶片之间的静子叶片可调整气流方向，保证下一级转子叶片能以最优角度承接气流，减少流道内的能量损失。这类结构的三维建模过程中，需要重点控制每级叶片的安装角、叶尖与机匣内壁的间隙值，间隙过大会导致气流泄漏降低效率，间隙过小则会在热态运转时因为叶片热膨胀与机匣发生碰磨，引发严重的设备故障，燃烧室段的内部流道做了扩压设计，降低压缩空气的流速，保证燃油与空气能充分混合燃烧，火焰筒的结构也在剖视结构中做了对应还原，能看到火焰筒壁面的冷却气孔布局，用于在高温燃烧环境下降低壁面温度，延长火焰筒的使用寿命。

　　对于从事航空动力结构设计、相关教学演示的从业者来说，这种带剖视结构的三维模型可以直接用于结构原理讲解、装配干涉检查、初步的流道布局验证，不需要额外拆解实体设备就能清晰展示内部的层级装配关系，在做改型设计时，也可以基于现有结构调整各级叶片的尺寸、数量，调整机匣的直径与长度参数，快速适配不同推力等级的动力需求，建模时对叶片与机匣的配合间隙、转子轴的支撑位置都做了符合工程实际的还原，没有出现结构干涉、装配逻辑错误的问题，能直接用于结构方案的评审与展示。
