适配M14接口气枪的消焰装置结构设计

　　这款消焰装置主要面向采用M14标准螺纹接口的气枪类产品设计，可适配凝胶喷射器以及同接口规格的气枪设备，核心作用是在发射瞬间通过结构导流分散枪口处的高压气流，减少枪口焰的溢出强度，同时在一定程度上削弱发射时的气流扰动对弹道初始段的影响，提升发射过程的稳定性。从结构设计逻辑来看，整体采用中空套筒式构型，主体为等直径圆柱筒体，一端设置标准内螺纹接口用于和枪管前端固定，安装时需保证螺纹旋合到位，端面与枪管定位台阶完全贴合，避免出现同轴度偏差导致的气流偏斜问题。

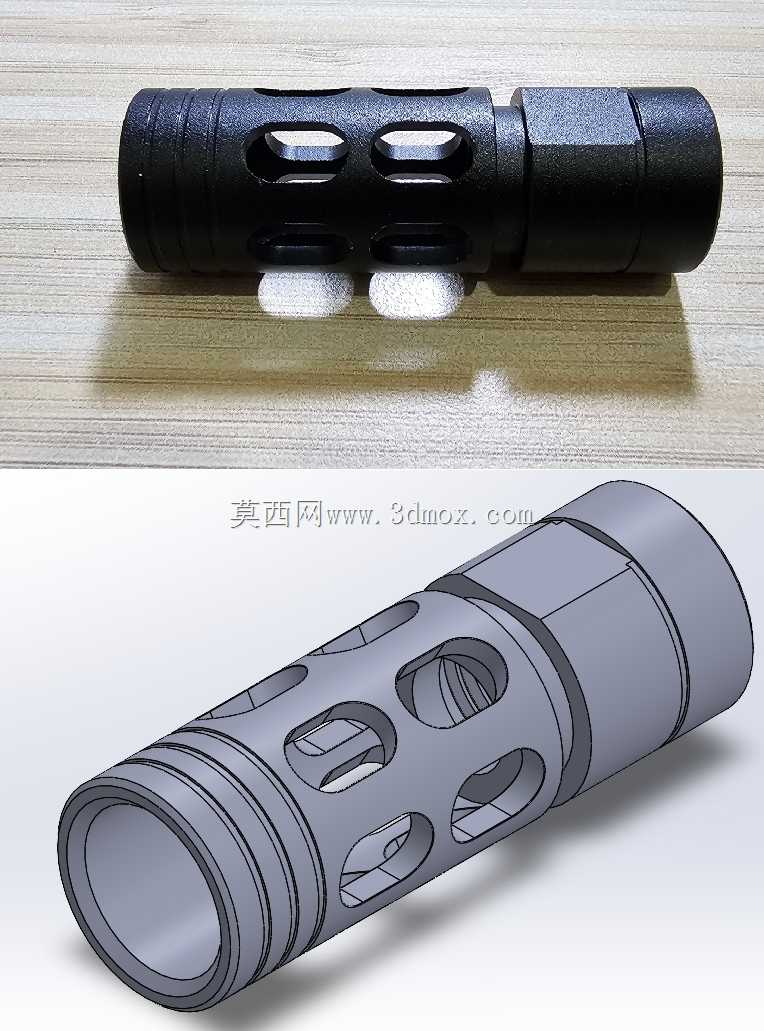

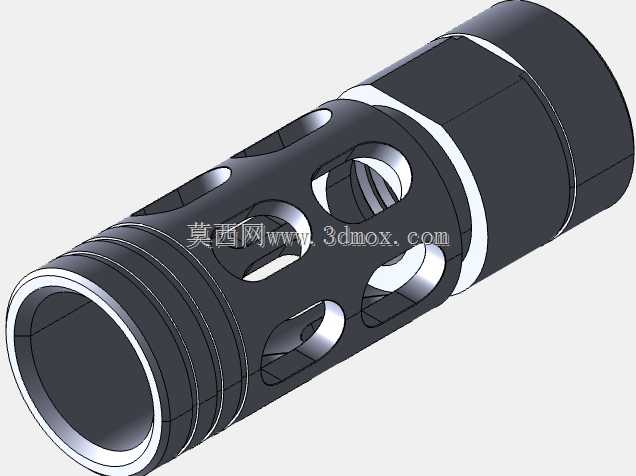

　　筒身侧壁开设多组对称分布的导流孔，孔型采用长圆形与圆形组合的排布方式，靠近安装端的位置设置多道环形凹槽，既可以减轻整体结构重量，也能在气流通过时形成多段紊流腔，让高压燃气在流出枪口前提前在腔体内完成膨胀泄压，减少枪口处的压力差，从而抑制焰团的形成。设计过程中需要严格控制筒体的内外径同轴度，内孔通径需匹配对应口径的弹丸通过间隙，单边间隙控制在0.15-0.2mm区间，既不能因为间隙过小导致弹丸擦碰筒壁，也不能因为间隙过大造成气流从间隙处无序溢出，影响消焰效果。筒身的导流孔排布经过对称度校核，所有开孔沿筒体周向均匀分布，避免单侧开孔过多导致发射时出现侧向反作用力，影响射击精度。

　　安装边界方面，筒体总长度控制在常规枪口附件的适配范围内，最大外径不超过护木前端的通过直径，安装后不会突出枪身轮廓过多，避免携行时发生勾挂。筒体两端的边缘都做了0.2mm的倒角处理，去除加工毛刺，避免安装和使用过程中划伤操作人员。从实际应用场景来看，这类消焰装置除了适配休闲运动类气枪的使用需求，也可作为结构设计参考，用于同类接口的发射装置前端附件开发，建模过程中对每一处导流孔的位置、环形槽的深度、螺纹段的旋合长度都做了参数化定义，可根据不同的发射功率、气流参数调整开孔面积和腔体容积，比如针对高功率的发射工况，可适当增大导流孔的总面积，提升气流泄压效率；针对低功率工况，可适当减小开孔尺寸，避免过多的气流提前溢出导致弹丸初速下降。

　　结构材质适配方面，模型的壁厚设计兼顾了金属机加工和注塑成型的工艺要求，最小壁厚不小于1.5mm，若采用铝合金材质加工，可直接通过CNC铣削完成所有外形和孔位加工，螺纹段可采用车削一次装夹完成，保证同轴度；若采用高强度工程塑料注塑成型，所有开孔都设置了合理的脱模斜度，避免出现倒扣结构，简化模具结构。在实际装配验证环节，需要重点检测螺纹接口的旋合顺畅度，保证用手即可将消焰器旋至定位位置，再通过工具适度拧紧即可，不需要额外增加防松结构，依靠螺纹本身的自锁性即可满足使用中的震动要求。筒身的外表面没有多余的凸起结构，整体光滑流畅，日常维护时可直接擦拭表面，导流孔内的残留污渍可通过毛刷直接清理，不需要完全拆卸即可完成维护。
