多圆弧组合异形连接安装板平面设计图

　　这类多圆弧组合的异形平面构件，常作为小型机电设备内部的连接安装载体，在低压电源配套组件、小型传动机构的固定工位中十分常见，区别于标准矩形安装板，它的轮廓完全根据周边部件的避让需求设计，没有多余的结构冗余，能在有限的设备内腔空间里同时完成多个功能部件的定位固定。从实际使用场景来看，这类构件多采用冷轧钢板冲压或者铝合金铣削成型，表面做发黑或者阳极氧化处理，适配的安装场景多为空间紧凑的小型机电单元，比如小型控制变压器的内部支架、桌面型小型设备的传动连接座，安装时不需要额外加工避让位，轮廓本身就已经适配周边的走线槽、相邻固定件的外形边界。

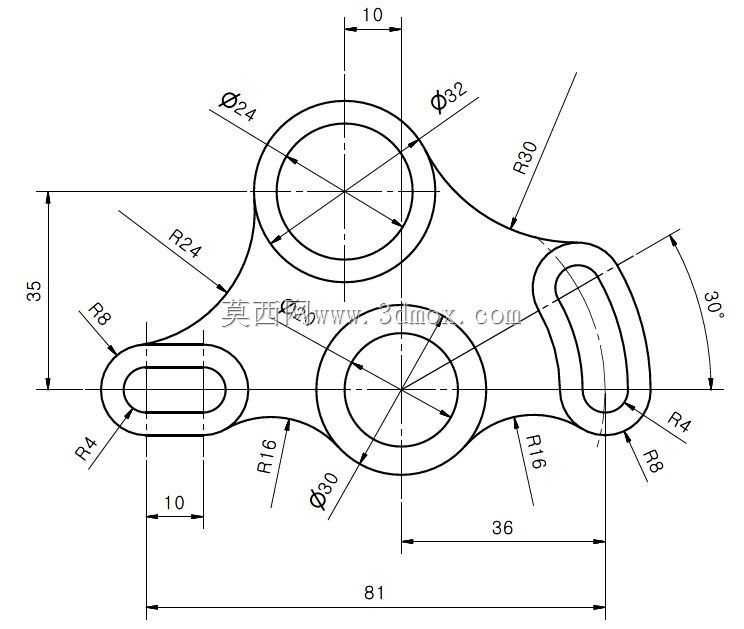

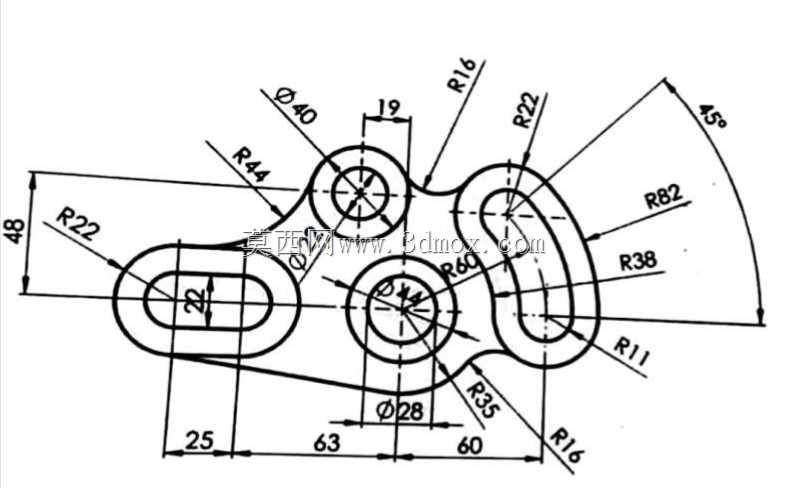

　　设计这类平面构件时，首先要确定核心安装孔的相对位置，图中三个核心孔位的横向定位尺寸分别为25mm、63mm、60mm，纵向的定位尺寸19mm确定了上方孔位与中间主孔的垂直距离，这几个尺寸是整个构件的定位基准，所有圆弧轮廓都要围绕这几个基准孔位做相切约束，避免出现轮廓干涉。上方小孔直径为40mm，中间主安装孔直径为28mm，左侧腰型孔的内部宽度为22mm，这几个孔位分别对应不同的固定需求：中间的28mm孔为主定位孔，一般穿入主轴或者主固定螺栓，承担主要的载荷传递；上方40mm孔为辅助固定孔，用于连接上部的小型功能部件；左侧腰型孔为调节位，允许安装时做小范围的位置微调，补偿装配累积误差。

　　轮廓的圆弧设计完全服务于安装避让与应力分散需求，左上角R44的圆弧连接上方孔位与左侧腰型孔的外轮廓，R22的两段圆弧分别构成左侧腰型孔的端部轮廓与上方孔位到右侧轮廓的过渡段，R16的两段圆弧分别做右上角与右下角的轮廓过渡，避免尖锐直角带来的应力集中，同时防止安装时划伤操作人员或者周边线缆。右侧轮廓的R82、R38、R11圆弧组合，是为了避让右侧相邻的圆形部件，比如小型接线端子或者散热组件，45°的角度标注确定了右侧斜向轮廓的走向，保证安装后与相邻部件之间保留至少2mm的安全间隙，避免运行过程中出现摩擦碰撞。R35的圆弧连接中间主孔下方轮廓与右下角R16圆弧，R22的圆弧完成左侧腰型孔到下方轮廓的顺滑过渡，所有圆弧之间都做相切约束，加工时不需要频繁进退刀，无论是线切割还是冲压加工都能一次成型，减少加工工序的复杂度。

　　从安装边界来看，整个构件的横向总跨度由25+63+60的尺寸链确定，纵向总高度由各段圆弧的半径叠加定位尺寸确定，安装时不需要额外预留轮廓外的操作空间，所有固定孔的位置都预留了标准螺栓的扳手操作空间，比如中间28mm孔周边的平面区域足够放置平垫与弹垫，上方40mm孔的周边平面也能满足螺母的锁紧操作需求。这类构件的厚度一般根据承载需求选择3mm到5mm的板材，不需要做额外的加强筋，因为连续的圆弧轮廓本身就比直角轮廓拥有更好的结构刚性，同等厚度下抗变形能力比矩形安装板高15%左右，同时重量更轻，符合小型机电设备轻量化的设计趋势。在实际建模过程中，需要先绘制所有基准中心线，确定三个核心孔位的坐标，再逐一绘制各段圆弧，添加相切几何约束，最后标注所有定位尺寸与定型尺寸，检查轮廓是否封闭、是否存在过约束，确保生成的草图能直接用于拉伸生成实体，后续可以直接导入加工设备生成刀路，不需要二次修改尺寸。
